当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2614
LTC2614技术文档下载：
LTC2614技术文档产品手册下载
LTC2614 - 典型应用图例：

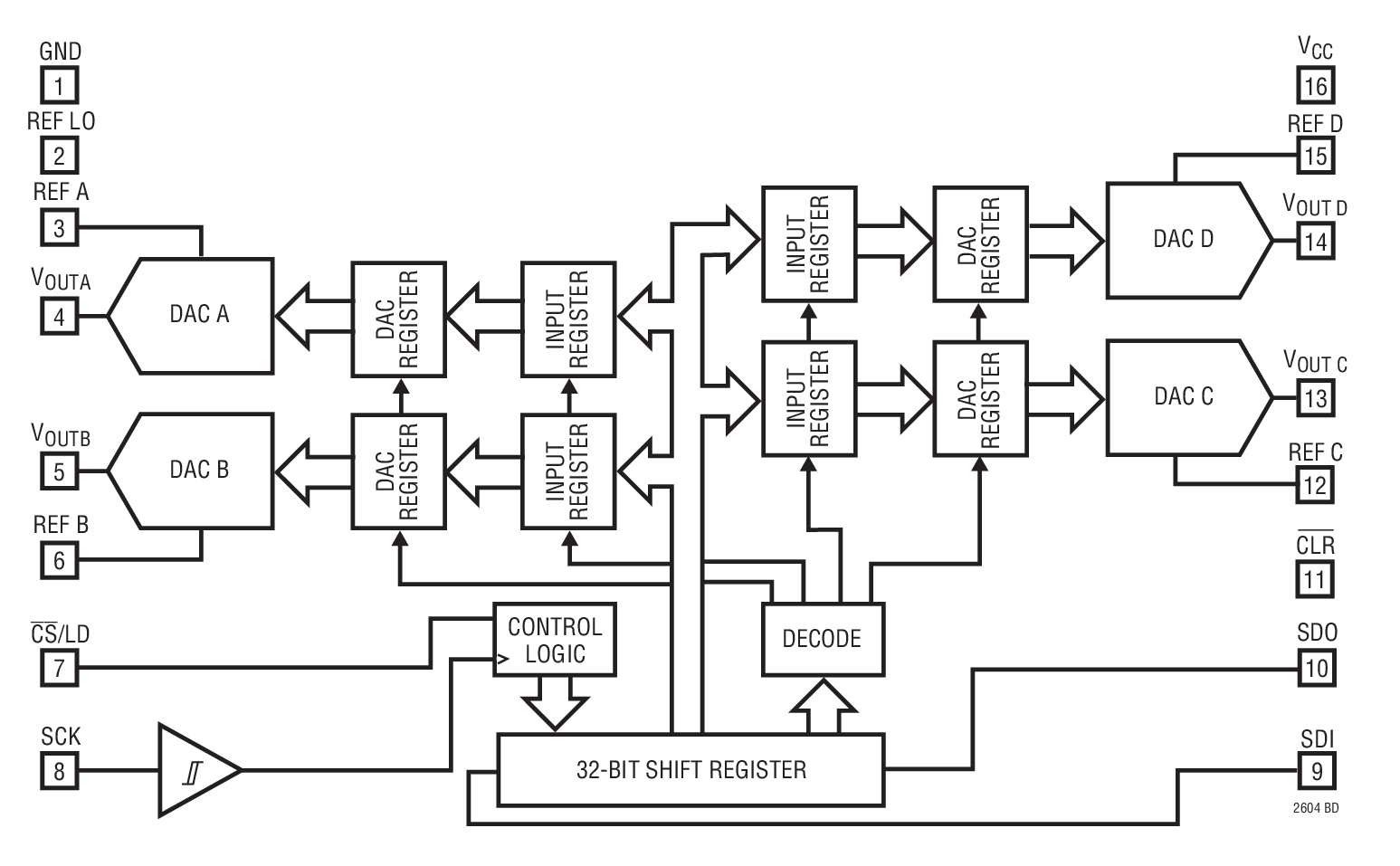

LTC2614典型应用图例一

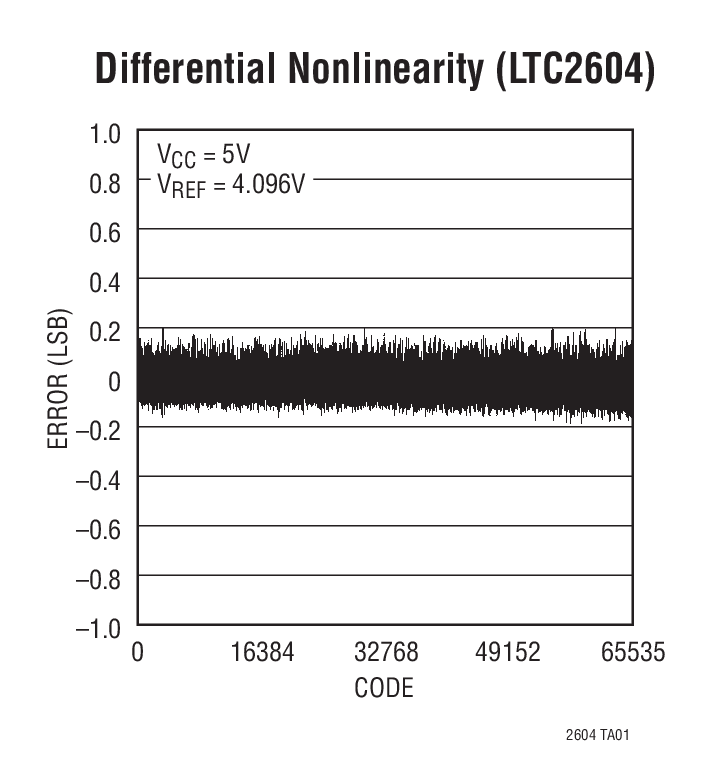

LTC2614典型应用图例二
LTC2614 - 封装图解：

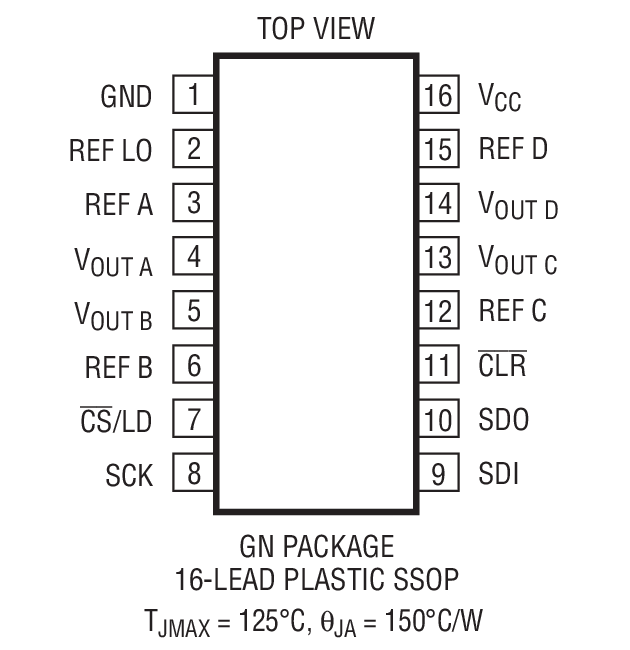

LTC2614封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2614介绍

LTC2614 - LTC2614是采用 16 引脚 SSOP 封装的四通道、14 位、轨至轨 DAC

LTC2614是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC2614是LTC2614是采用 16 引脚 SSOP 封装的四通道、14 位、轨至轨 DAC，本站介绍了LTC2614的封装应用图解、特点和优点、功能等，并给出了与LTC2614相关的LINEAR元器件型号供参考。

LTC2614 - LTC2614是采用 16 引脚 SSOP 封装的四通道、14 位、轨至轨 DAC - 电压输出 DAC - 数据转换 - 凌力尔特

LTC2614 - 采用 16 引脚 SSOP 封装的四通道、14 位、轨至轨 DAC

LTC2614 - 采用 16 引脚 SSOP 封装的四通道、14 位、轨至轨 DAC - Linear Technology（凌力尔特）

功能描述

LTC2604/LTC2614/LTC2624 是四通道 16 位、14 位和 12 位 2.5V 至 5.5V 轨至轨电压输出 DAC，采用 16 引脚窄体 SSOP 封装。这些器件具有用于每个 DAC 的分离基准输入。它们内置了高性能输出缓冲器，并保证具有单调特性。

这些器件为单电源、多电压输出应用中的输出驱动、串扰和负载调节建立了高级性能标准。

这些 DAC 采用了一种简单的 SPI/MICROWIRE 兼容型三线式串行接口，该接口能够在高达 50MHz 的时钟频率条件下运作。这些器件具有菊链式连接能力和一种硬件 CLR 功能。

LTC2604/LTC2614/LTC2624 内置了一个上电复位电路。在上电期间，电压输出上升至零标度以上不足 10mV；而在上电操作之后，它们将保持于零标度，直到出现一个有效写操作和更新操作为止。上电复位电路将 LTC2604-1/LTC2614-1/LTC2624-1 复位至中间标度。电压输出保持在中间标度，直至出现一个有效写操作和更新操作为止。

特点
  • 外形尺寸最小的引脚兼容型四通道 16 位 ADC： LTC2604：16 位 LTC2614：14 位 LTC2624：12 位
  • 在整个温度范围内保证具有 16 位单调特性
  • 用于每个 DAC 的分离基准输入
  • 2.5V 至 5.5V 宽电源范围
  • 低功率运作：每个 DAC 的消耗电流为 250μA (在 3V)
  • 单独 DAC 断电至 1μA (最大值)
  • DAC 之间的超低串扰 (<5μV)
  • 高轨至轨输出驱动 (±15mA)
  • 双缓冲数字输入
  • LTC2604-1/LTC2614-1/LTC2624-1：上电复位至中间标度
  • 16 引脚窄体 SSOP 封装
    • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2614CGN SSOP-16 C $10.00 $7.00
    LTC2614CGN-1#PBF SSOP-16 C $10.00 $7.00
    LTC2614CGN-1#TRPBF SSOP-16 C $7.06
    LTC2614CGN#PBF SSOP-16 C $10.00 $7.00
    LTC2614CGN#TR SSOP-16 C $7.06
    LTC2614CGN#TRPBF SSOP-16 C $7.06
    LTC2614IGN SSOP-16 I $11.43 $8.05
    LTC2614IGN-1#PBF SSOP-16 I $11.43 $8.05
    LTC2614IGN-1#TRPBF SSOP-16 I $8.11
    LTC2614IGN#PBF SSOP-16 I $11.43 $8.05
    LTC2614IGN#TR SSOP-16 I $8.11
    LTC2614IGN#TRPBF SSOP-16 I $8.11
