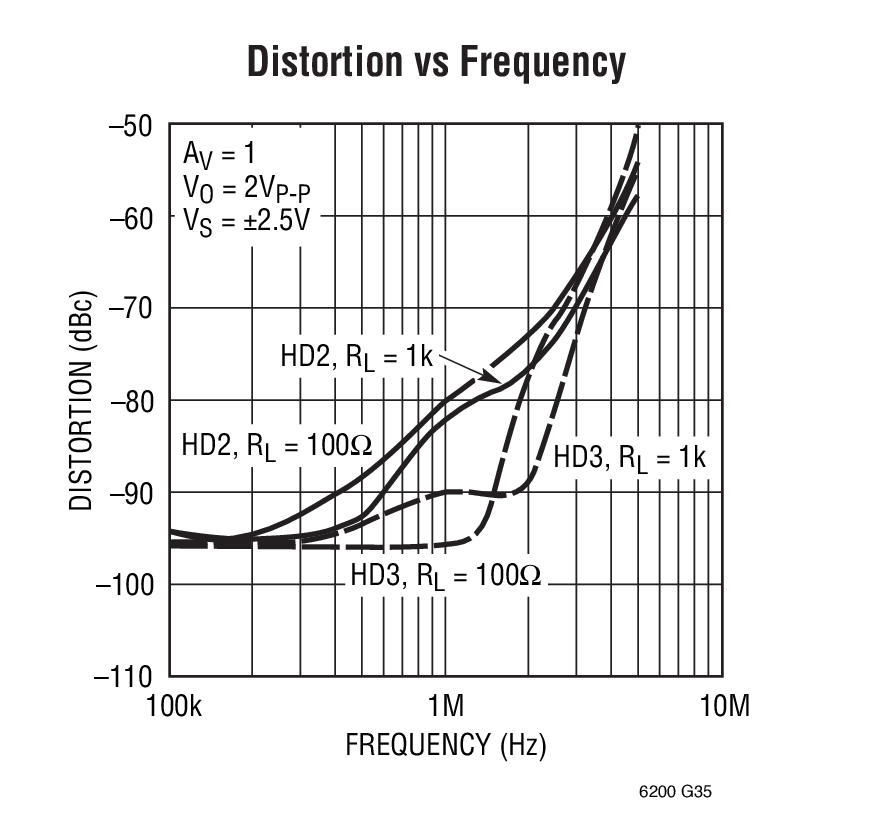

LT6201典型应用图例一
LT6201典型应用图例二
LT6201 - 封装图解：

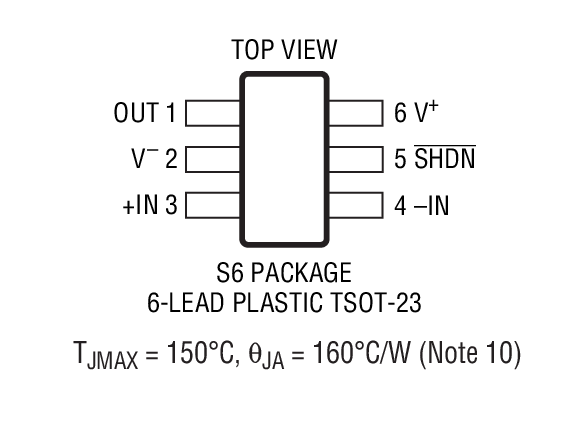

LT6201封装图解一

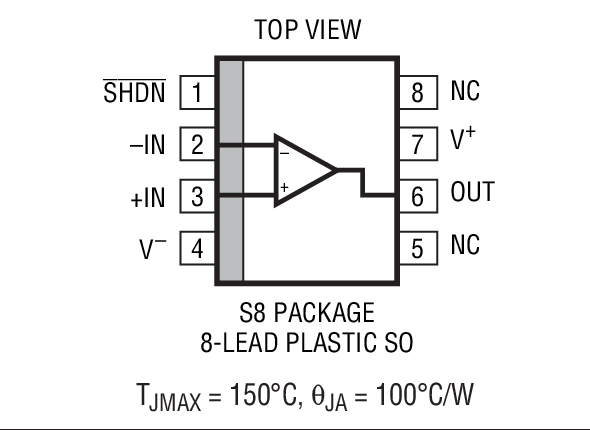

LT6201封装图解二

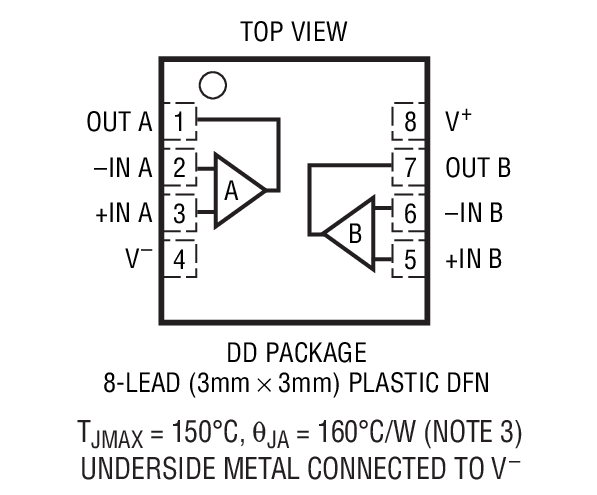

LT6201封装图解三
LT6201封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6201介绍

LT6201 - LT6201是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列

LT6201是LINEAR凌力尔特公司的一款精准放大器产品，LT6201是LT6201是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列，本站介绍了LT6201的封装应用图解、特点和优点、功能等，并给出了与LT6201相关的LINEAR元器件型号供参考。

LT6201 - LT6201是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列 - 精准放大器 - 信号调理 - 凌力尔特

LT6201 - 165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列

LT6201 - 165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列 - Linear Technology（凌力尔特）

功能描述

LT6200/LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器，具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身，并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流，而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5/LT6200-10 是专为较高增益应用而优化的单通道放大器，实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。

为了实现紧凑的电路板布局，LT6200/LT6200-5/LT6200-10 采用了 6 引脚 ThinSOTTM 和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放，以改善输入/输出范围和噪声性能。

特点
  • 低噪声电压：0.95nV/√Hz (100kHz)
  • 增益带宽乘积： LT6200/LT6201 165MHz AV = 1 LT6200-5 800MHz AV ≥ 5 LT6200-10 1.6GHz AV ≥ 10
  • 低失真：-80dB (在 1MHz，RL = 100Ω)
  • 两个 LT6201 在纤巧的 DFN 封装
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低失调电压：1mV (最大值)
  • 宽电源范围：2.5V 至 12.6V
  • 输出电流：60mA (最小值)
  • SO-8 和扁平 (1mm) ThinSOTTM 封装
  • 工作温度范围：-40ºC 至 85ºC
  • 具电源关断、热停机功能
    • 应用
  • 跨阻抗放大器
  • 低噪声、信号处理
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 驱动 A/D 转换器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6201CDD 3x3 DFN-8 C $4.50 $3.75
    LT6201CDD#PBF 3x3 DFN-8 C $4.50 $3.75
    LT6201CDD#TR 3x3 DFN-8 C $3.81
    LT6201CDD#TRPBF 3x3 DFN-8 C $3.81
    LT6201CS8 SO-8 C $4.40 $3.65
    LT6201CS8#PBF SO-8 C $4.40 $3.65
    LT6201CS8#TR SO-8 C $3.71
    LT6201CS8#TRPBF SO-8 C $3.71
    LT6201IS8 SO-8 I $5.35 $4.40
    LT6201IS8#PBF SO-8 I $5.35 $4.40
    LT6201IS8#TR SO-8 I $4.46
    LT6201IS8#TRPBF SO-8 I $4.46
