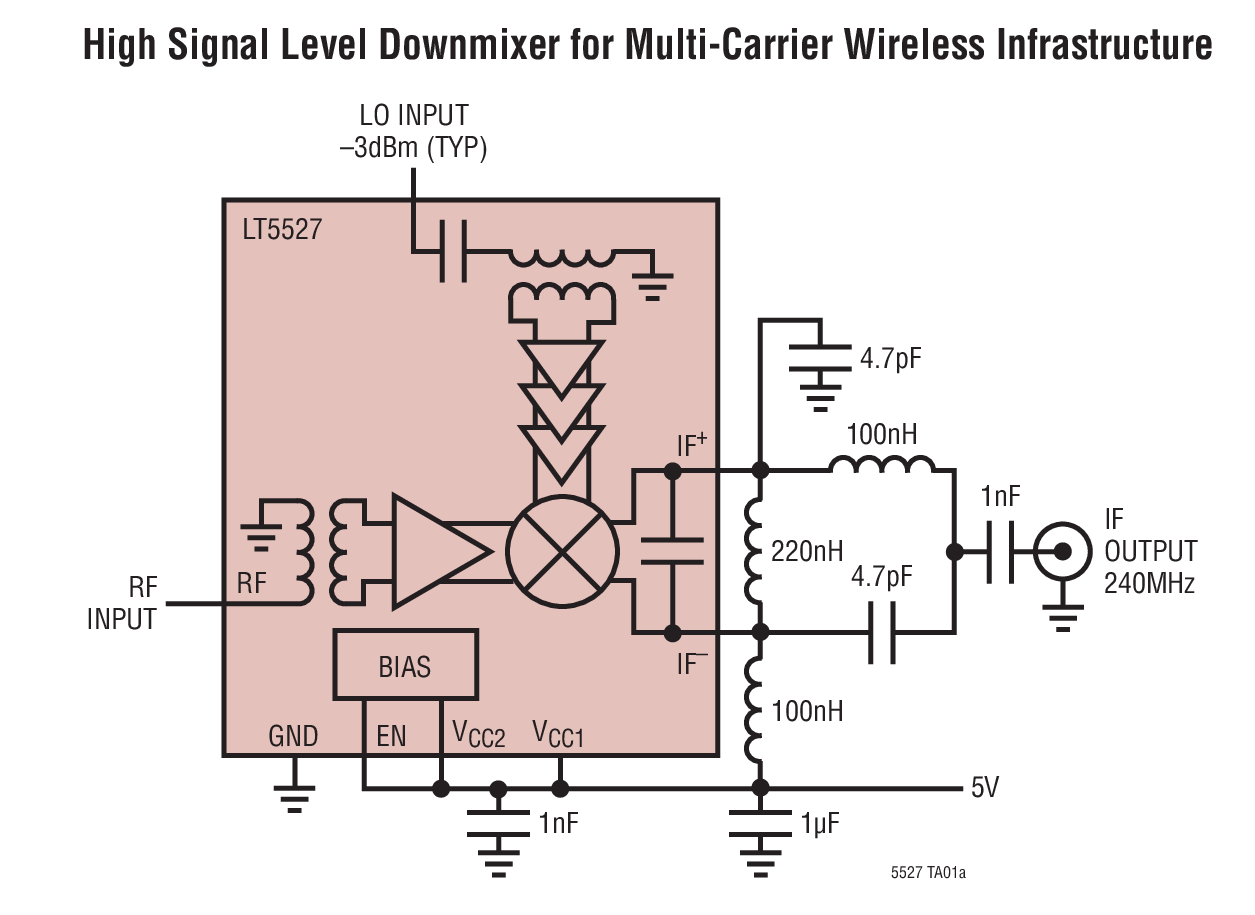

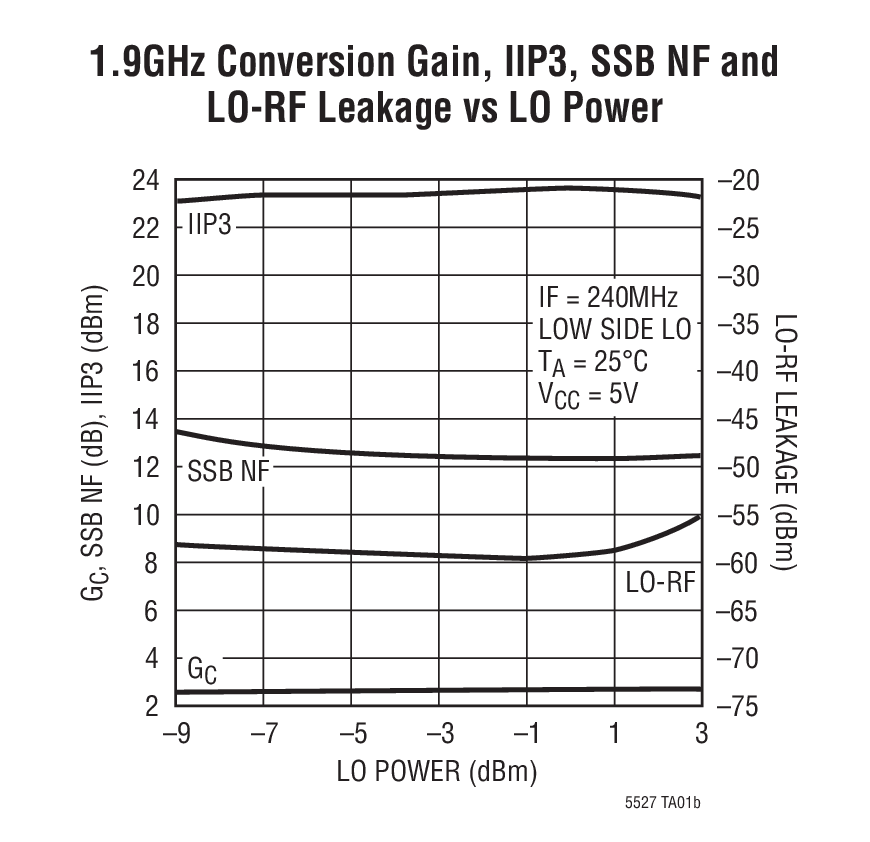

LT5527 - 典型应用图例：

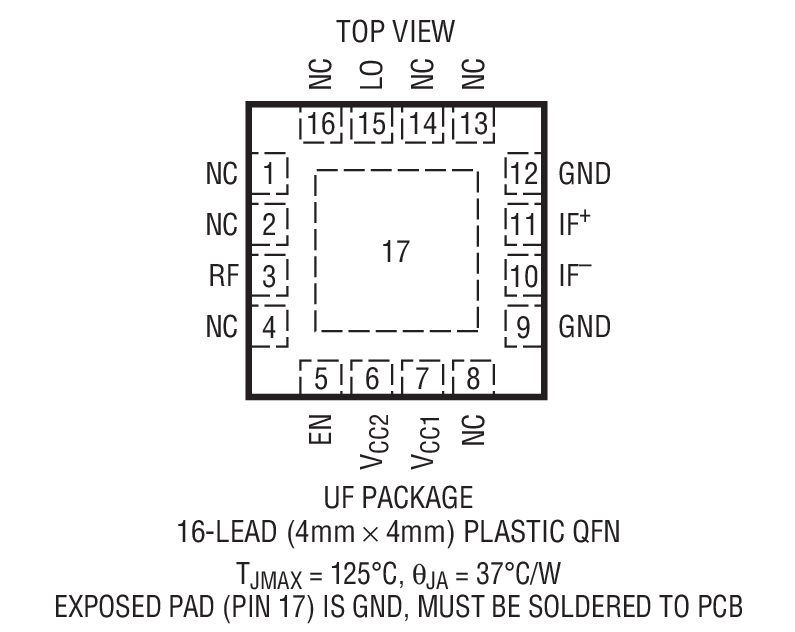

LT5527 - 封装图解：

LT5527 - LT5527是400MHz 至 3.7GHz、5V 高信号电平下变频混频器

LT5527是Linear公司的一款下变频混频器产品，LT5527是400MHz 至 3.7GHz、5V 高信号电平下变频混频器，本站介绍了LT5527的封装应用图解、特点和优点、功能等，并给出了与LT5527相关的凌力尔特元器件型号供参考。

LT5527 - 400MHz 至 3.7GHz、5V 高信号电平下变频混频器

LT5527 - 400MHz 至 3.7GHz、5V 高信号电平下变频混频器 - Linear Technology（凌力尔特）

功能描述

LT5527 有源混频器专为高线性度、宽动态范围下变频器应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。RF 和 LO 输入端上的宽带、集成变压器提供了单端 50Ω 接口。差分 IF 输出可提供至差分 IF 滤波器和放大器的便利连接，也可轻松地实现匹配以驱动 50Ω 单端负载 (采用或不采用外部变压器均可)。

RF 输入在 1.7GHz 至 3GHz 的频率范围内被内部匹配至 50Ω，而 LO 输入则在 1.2GHz 至 5GHz 范围内被内部匹配至 5GHz。利用简单的外部匹配处理即可轻松实现两个端口的频率范围扩展。IF 输出进行了部分匹配处理，并可用于高达 600MHz 的 IF 频率。

LT5527 的高集成度最大限度地减少了总体解决方案的成本、电路板占用空间和系统级偏差。

特点

50Ω 单端 RF 和 LO 端口

宽 RF 频率范围：400MHz 至 3.7GHz*

高输入 IP3：在 900MHz 为 24.5dBm 在 1900MHz 为 23.5dBm

转换增益：在 900MHz 为 3.2dB 在 1900MHz 为 2.3dB

集成 LO 缓冲器：低 LO 驱动电平

高 LO-RF 和 LO-IF 隔离度

低噪声系数：在 900MHz 为 11.6dB 在 1900MHz 为 12.5dB

外部组件数目非常少

使能功能
