LTC6410-6 - 具可配置输入阻抗的低失真、低噪声差分IF放大器

LTC6410-6 - 具可配置输入阻抗的低失真、低噪声差分IF放大器 - Linear Technology（凌力尔特）

功能描述

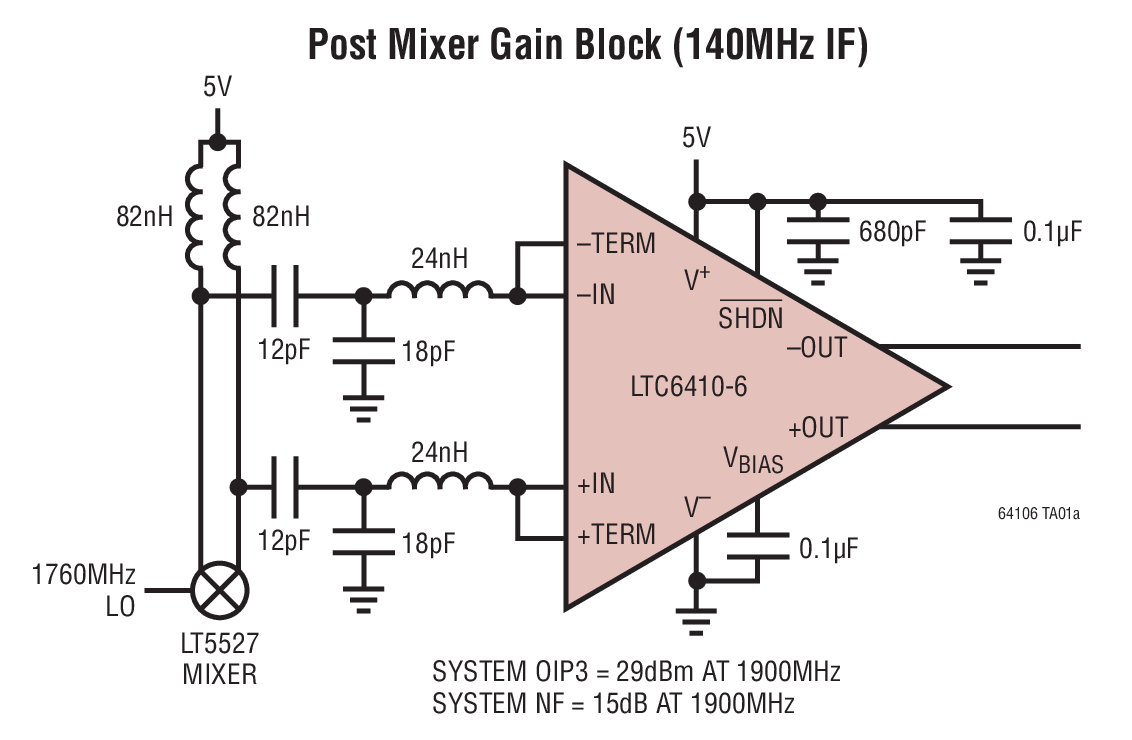

LTC6410-6 是一款具可配置输入阻抗的低失真、低噪声差分IF放大器，专为在频率范围为 DC 至 1.4GHz 的应用中使用而设计。LTC6410-6 具有 6dB 的电压增益。LTC6410-6 是实现有源混频器至 SAW 滤波器连接的一种出色选择。它具有一个有源输入终端，因而允许一个定制输入阻抗，可用作至差分有源混频器的最佳接口。当与传统的 50Ω 接口电路相比时，由于阻抗变换和噪声性能改善的原因，该特点提供了额外的功率增益。LTC6410-6 能够以低失真来直接驱动一个差分 50Ω 负载，这使之适合于驱动 SAW 滤波器和其他的 50Ω 信号链路部件。

LTC6410-6 采用 3V 或 5V 工作电源。它采用紧凑型 16 引脚 3mm x 3mm QFN 封装，并具有 -40℃ 至 85℃ 的工作温度范围。

特点

1.4GHz -3dB 带宽

6dB 的固定电压增益 (50Ω 系统)

可配置输入阻抗允许：至有源混频器的简单接口改善的噪声性能

2.8V 至 5.25V 的宽电源范围

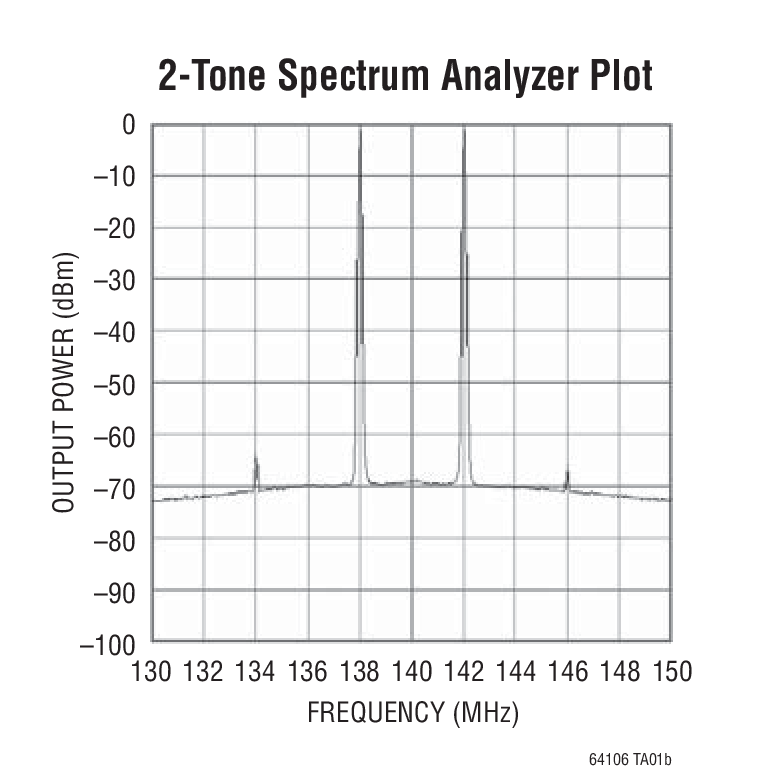

低失真： 36dBm OIP3 (70MHz) 33dBm OIP3 (140MHz) 31dBm OIP3 (300MHz)

低噪声： 11dB NF (50Ω 输入阻抗 ZIN) 8dB NF (200Ω 输入阻抗 ZIN)

差分输入和输出

自偏压输入/输出

停机模式

所需的支持电路极少

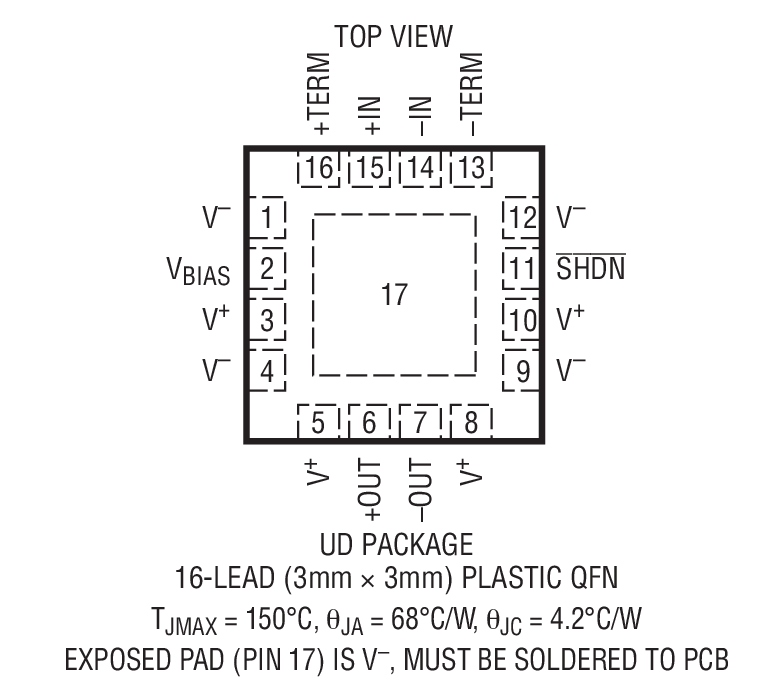

16 引脚 3mm x 3mm x 0.8mm QFN 封装
