LTC3557 - 具锂离子电池充电器和三个降压型稳压器的USB电源管理器

LTC3557/LTC3557-1 - 具锂离子电池充电器和三个降压型稳压器的USB电源管理器 - Linear Technology（凌力尔特）

功能描述

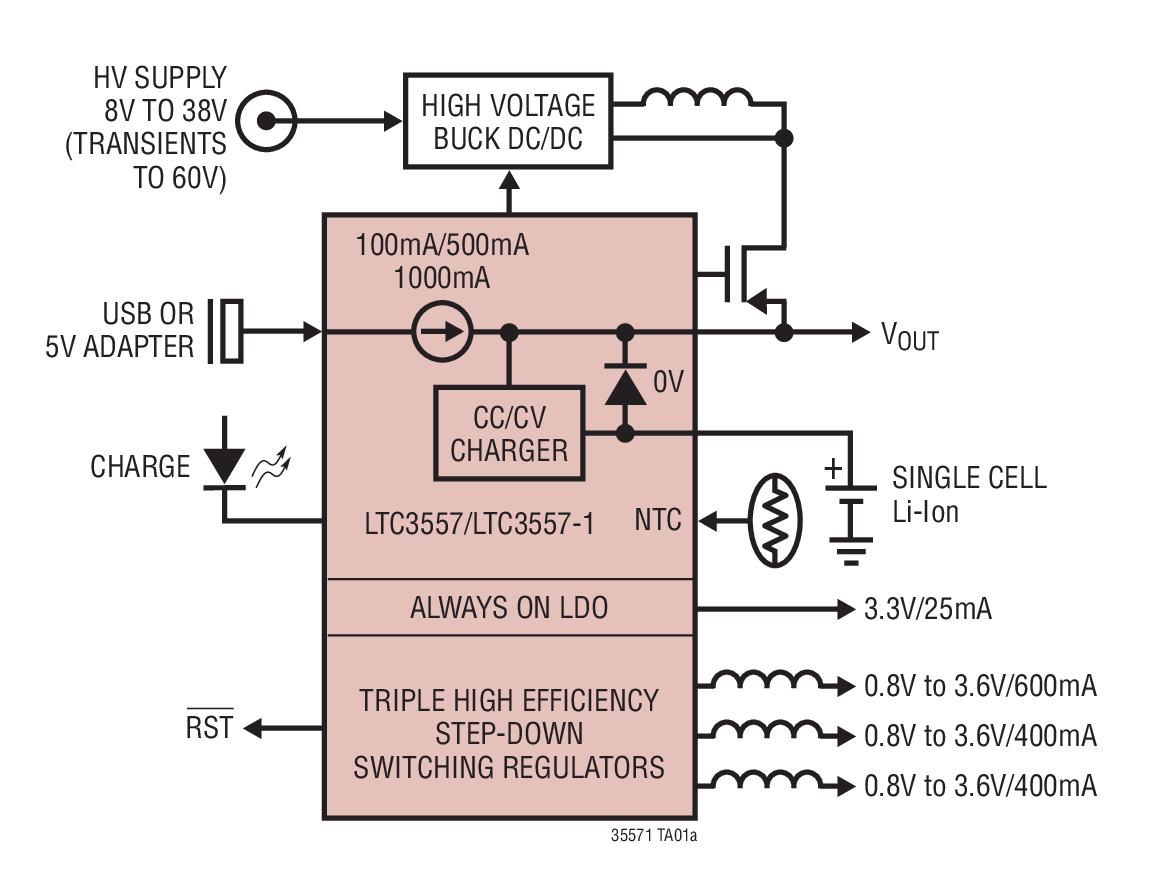

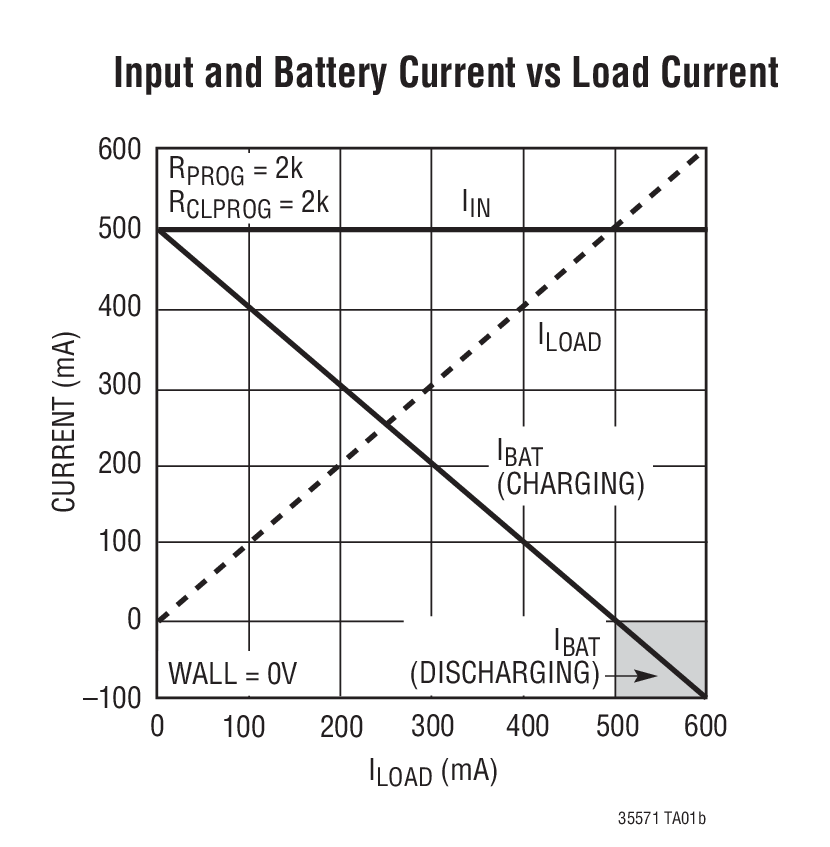

LTC3557/LTC3557-1 是面向单节锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。它包括一个具自动负载优选功能的 PowerPathTM 管理器、一个电池充电器、一个理想二极管和众多的内部保护功能。LTC3557/LTC3557-1 电源管理器专为 USB 应用而设计，可自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用) 或者 1A (对于墙上适配器供电型应用)。电池充电电流可自动减小，因此，负载电流与充电电流之和就不会超过编程输入电流限值。 LTC3557/LTC3557-1 还包括三个可调同步降压型开关稳压器和一个具 Bat-Track 功能的高电压降压型稳压器输出控制器，允许从高达 38V 的电源进行高效充电。LTC3557/LTC3557-1 采用扁平 4mm x 4mm x 0.75mm 的 28 引脚 QFN 封装。

特点

可在输入电源之间进行无缝切换：锂离子电池、USB、5V 墙上适配器或具 Bat-TrackTM 功能的高电压降压型稳压器

当输入电流受限或不能提供输入电流时，200mΩ 内部理想二极管和可选的外部理想二极管控制器提供了低损耗电源路径

三路、可调高效率降压型开关稳压器 (600mA、400mA、400mA IOUT)

可利用引脚来选择的突发模式 (Burst Mode) 操作

全功能锂离子/锂聚合物电池充电器

1.5A 最大充电电流和热限制功能

电池浮动电压： 4.2V (LTC3557) 4.1V (LTC3557-1)

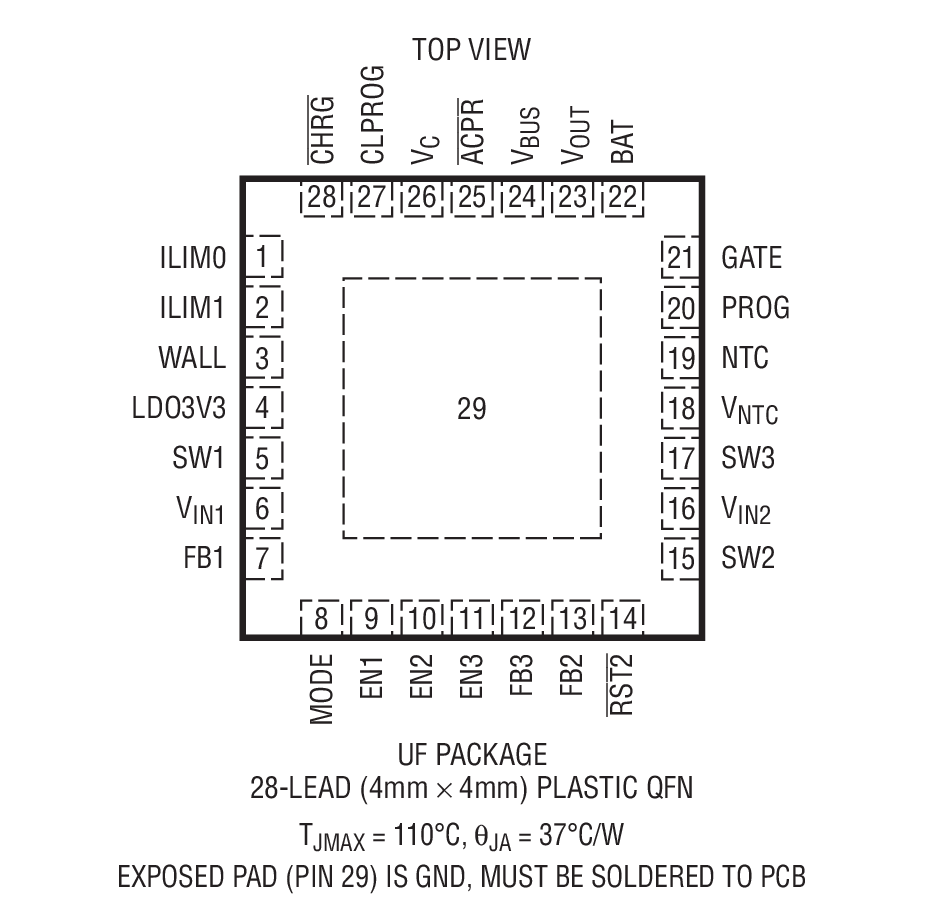

扁平 4mm x 4mm 28 引脚 QFN 封装

应用

基于 HDD 的 MP3 播放器

PDA、PMP、PND/GPS
