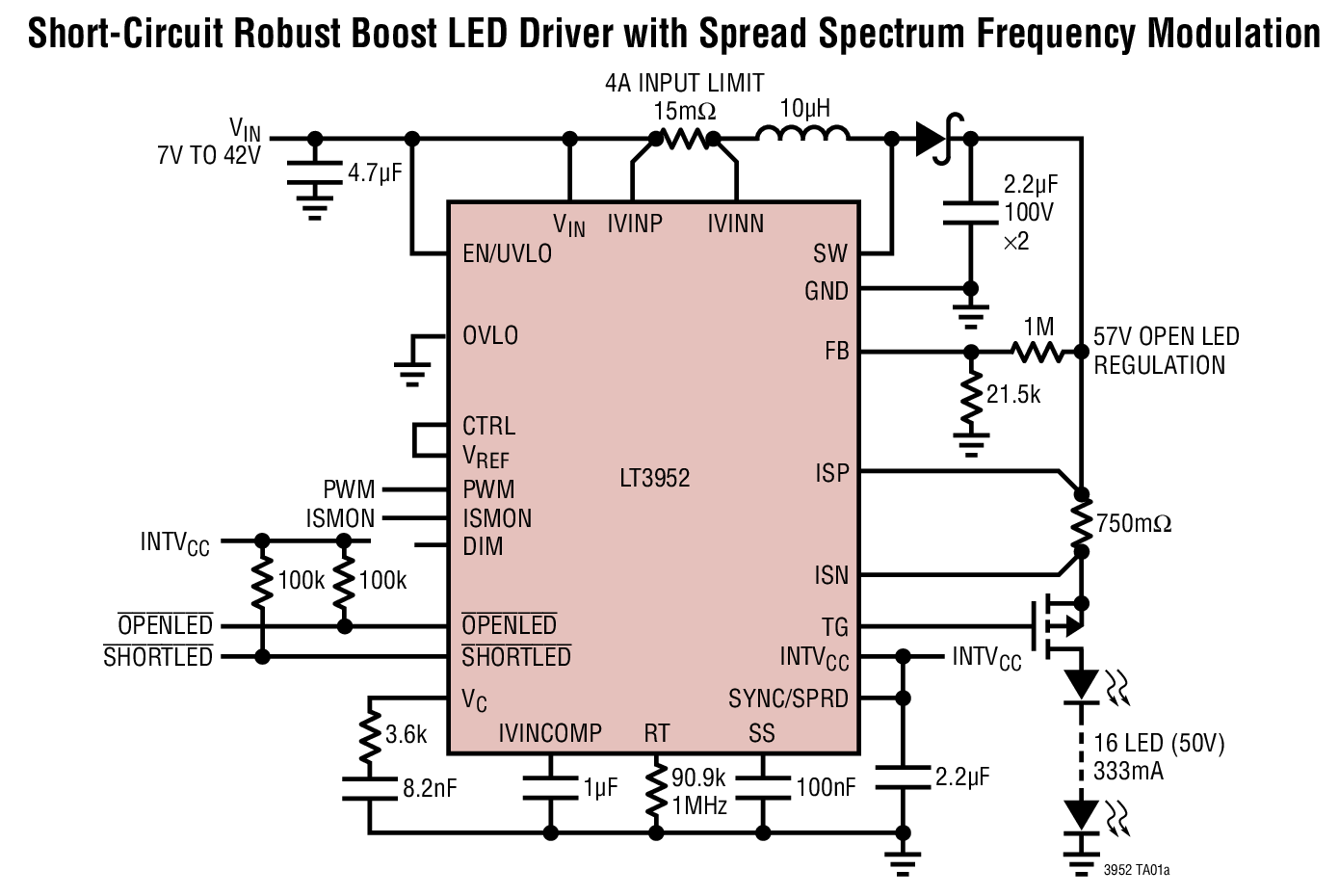

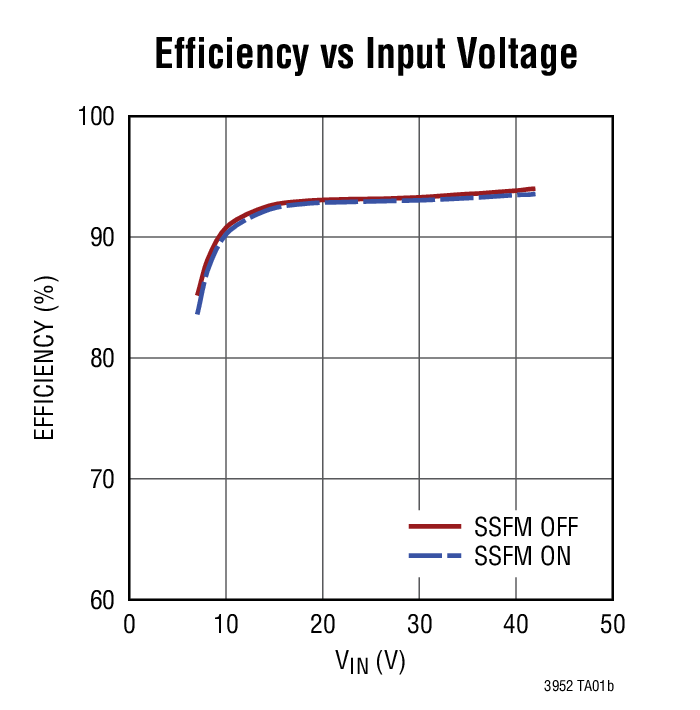

LT3952 - 典型应用图例：

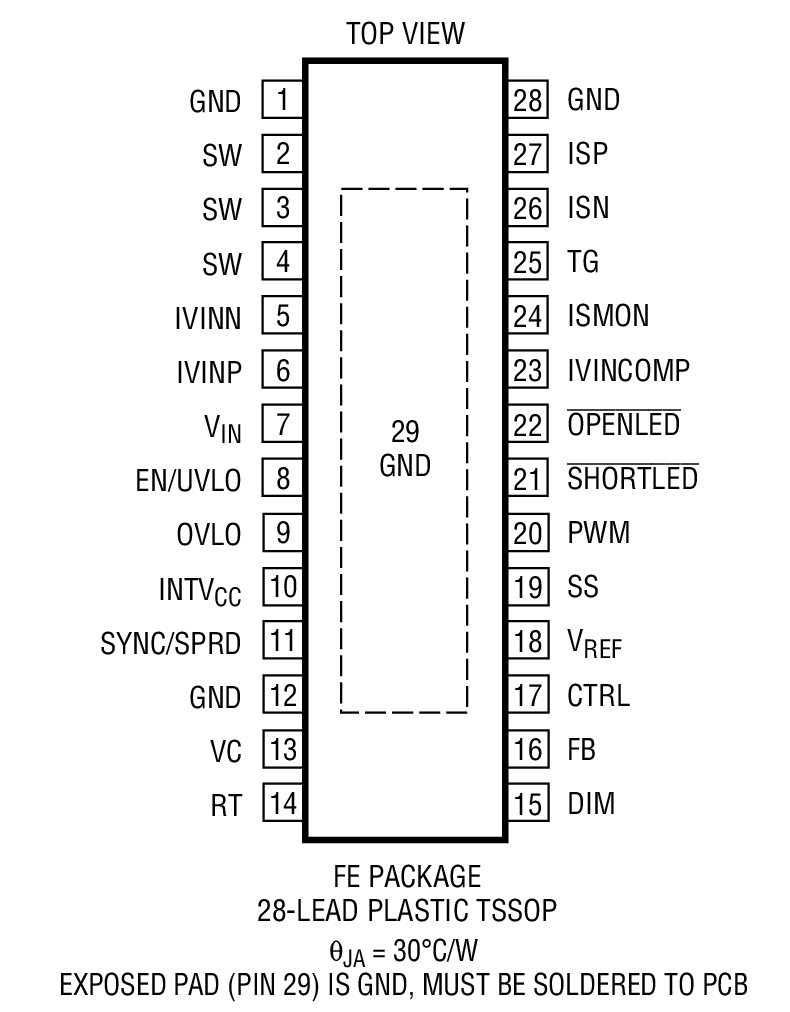

LT3952 - 封装图解：

LT3952 - LT3952是具 4A 开关电流的 60V LED 驱动器

LT3952是Linear公司的一款升压型 LED 驱动器产品，LT3952是具 4A 开关电流的 60V LED 驱动器，本站介绍了LT3952的封装应用图解、特点和优点、功能等，并给出了与LT3952相关的凌力尔特元器件型号供参考。

LT3952 - 具 4A 开关电流的 60V LED 驱动器

LT3952 - 具 4A 开关电流的 60V LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3952 是一款电流模式升压型 DC/DC 控制器，其具有一个内部 60V、80mΩ DMOS 电源开关。LT3952 专为驱动采用多种配置的高功率 LED 而设计。它把输入和输出电流调节环路与输出电压调节组合起来，可充当一个灵活的电流 / 电压源。

可编程开关频率和任选的扩频调制可降低 EMI，同时仍然实现了针对效率或组件尺寸的外部组件优化。LED 电流可由一个外部检测电阻器来设置，并能利用 CTRL 引脚上的一个电压在零标度至全标度的范围内进行调节。外部 PWM 输入提供了 LED ON/OFF 控制功能和 4000:1 的调光比，而一个内部 PWM 发生器则为独立型或 I/O 受限的应用提供了 PWM 调光的效率。LT3952 采用耐热性能增强型 28 引脚 TSSOP 封装。

特点

4000:1 True Color PWMTM 调光

4A、60V 内部 DMOS 开关

宽输入电压范围：3V 至 42V

利用监视器提供 0V 至 60V 输出电流调节

用于 PWM 和输出断接的 PMOS 开关驱动器

LED 短路保护和 SHORTLED 标记

内部扩频频率调制

恒定电流和恒定电压调节

输入电流限制和监视器

可调频率：200kHz 至 3MHz，可同步至一个外部时钟

10:1 模拟调光

具 OPENLED 标记的可编程 LED 开路保护

可编程 VIN 欠压和过压闭锁

采用 28 引脚 TSSOP 封装

应用

显示器背面照明

汽车和航空电子设备照明

准确的电流限制电压调节器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3952EFE#PBF	TSSOP-28	E	$5.64	$3.95
LT3952EFE#TRPBF	TSSOP-28	E		$4.01
LT3952HFE#PBF	TSSOP-28	H	$6.57	$4.60
LT3952HFE#TRPBF	TSSOP-28	H		$4.66
LT3952IFE#PBF	TSSOP-28	I	$6.22	$4.35
LT3952IFE#TRPBF	TSSOP-28	I		$4.41
