LT5538 - 具 75dB 动态范围的 40MHz 至 3.8GHz RF 功率检波器

LT5538 - 具 75dB 动态范围的 40MHz 至 3.8GHz RF 功率检波器 - Linear Technology（凌力尔特）

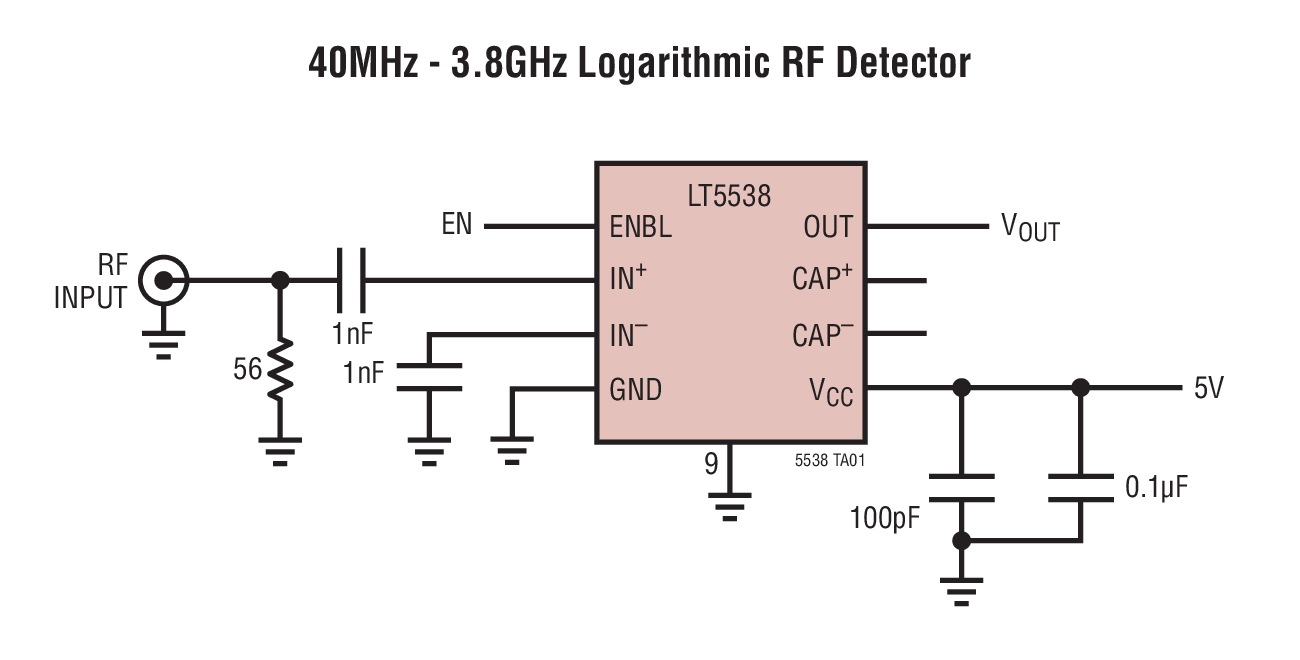

LT5538 是一款 40MHz 至 3800MHz 的单片式对数 RF 功率检波器，能够在一个很宽的动态范围内 (从 -75dBm 至 10dBm) 测量 RF 信号。采用等效分贝标度值来表示的 RF 信号精确地转换为以线性刻度来标注的 DC 电压。通过采用级联 RF 限幅器和 RF 检波器来测量 RF 信号，实现了宽线性动态范围。其输出被相加，以产生一个与输入 RF 信号 (单位：dB) 成比例的准确线性 DC 电压。LT5538 可在 40MHz 至 3.8GHz 的频率范围内提供超群的温度稳定输出 (整个温度范围内的波动在 ±1dB 以内)。利用一个低阻抗驱动器对输出进行缓冲。

频率范围：40MHz 至 3.8GHz

75dB 对数线性动态范围

在整个温度范围内提供了出色准确度

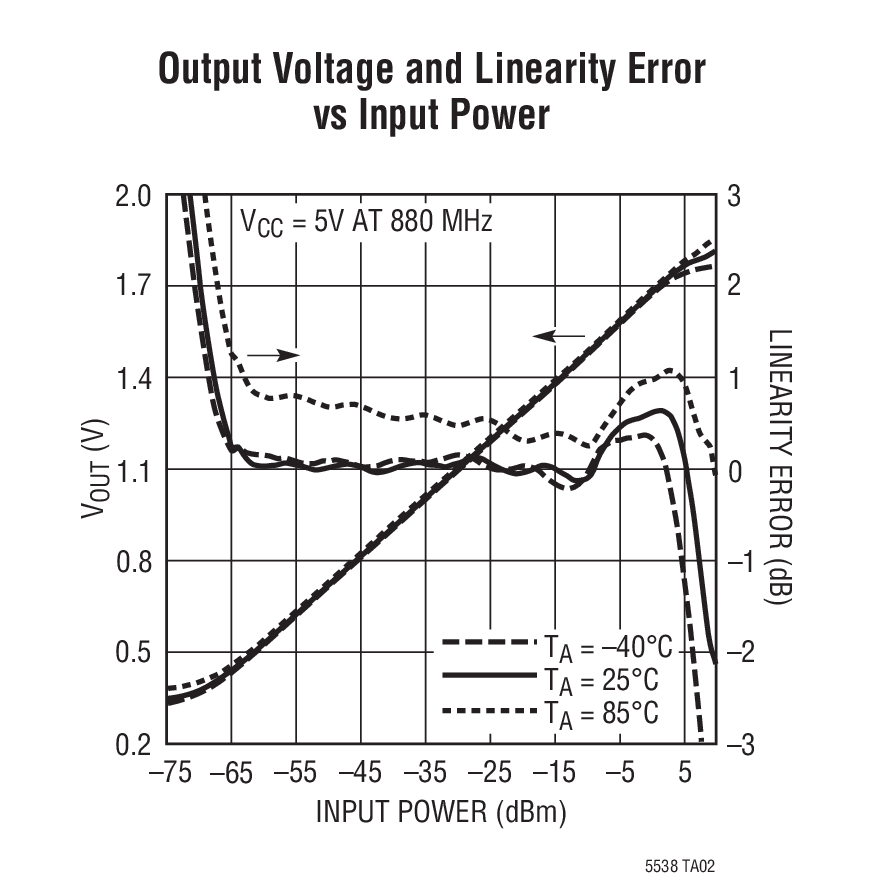

线性 DC 输出与输入功率 (单位：dBm) 的关系

-72dBm 检测灵敏度

单端 RF 输入

低电源电流：29mA

电源电压：3V 至 5.25V

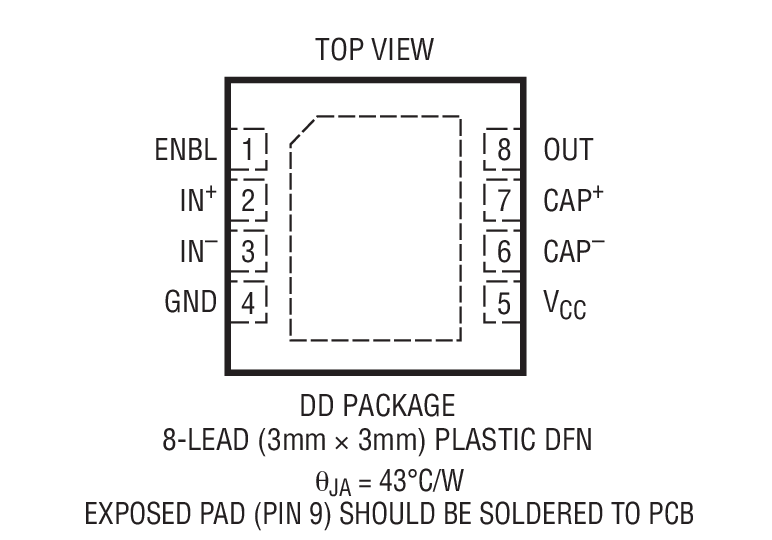

8 引脚 3mm x 3mm DFN 封装

接收信号强度指示 (RSSI)

RF 功率测量和控制

RF/IF 功率检波

接收器 RF/IF 增益控制

包络检波

ASK 接收器

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT5538IDD#PBF	3x3 DFN-8	I	$6.40	$4.50
LT5538IDD#TRPBF	3x3 DFN-8	I		$4.55
