功能描述

LTM4634 将三个完整的 5A / 5A / 4A 高效率开关模式 DC/DC 转换器整合在一个小型封装之中。封装中内置了开关控制器、功率 FET、电感器和大多数支持组件。LTM4634 可在 4.75V 至 28V 的输入电压范围内运作，并提供了三个独立的输出电压。VOUT1 和 VOUT2 的可调范围为 0.8V 至 5.5V，而 VOUT3 的可调范围则为 0.8V 至 13.5V。每个输出电压由单个外部电阻器来设定。

高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、多相并行运作、软起动以及用于电源轨排序的输出电压跟踪。

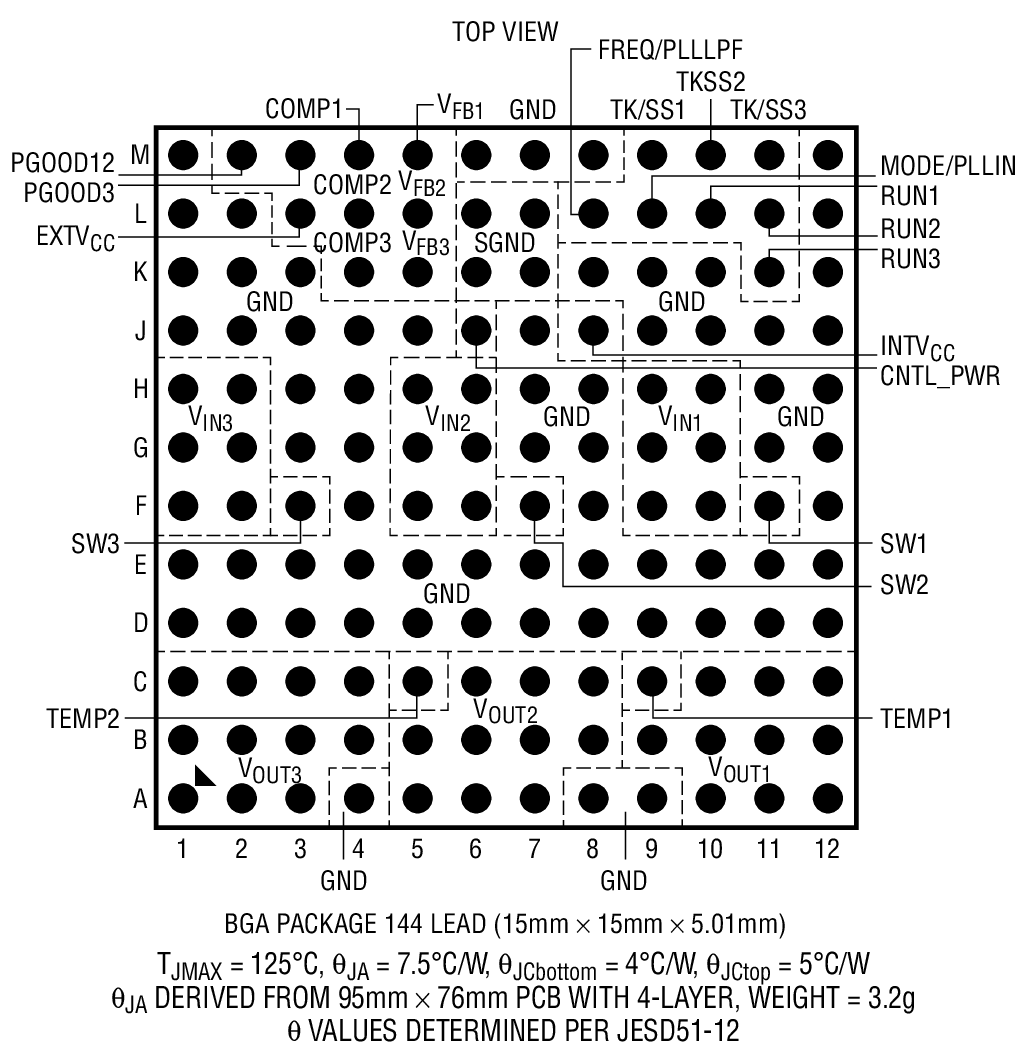

故障保护功能包括过压保护、过流保护和温度监视。该电源模块采用节省空间的耐热性能增强型 15mm x 15mm x 5.01mm BGA 封装。LTM4634 采用 SnPb (BGA) 或符合 RoHS 标准的端子涂层。

特点

三个独立的高效率调节器通道

IOUT1,2 = 5A，IOUT3 = 4A

输入电压范围：4.75V 至 28V

用于每个通道的独立 VIN

VOUT1,2 电压范围：0.8V 至 5.5V

VOUT3 电压范围：0.8V 至 13.5V

±1.5% 的最大总 DC 输出误差

电流模式控制 / 快速瞬态响应

频率同步
