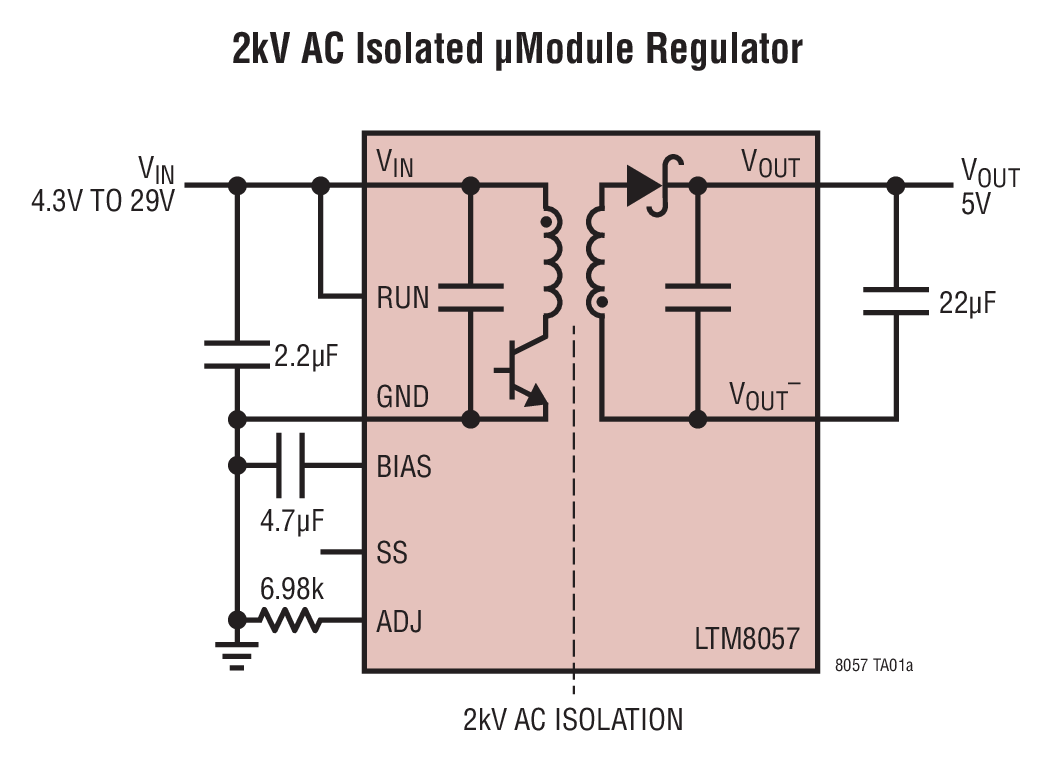

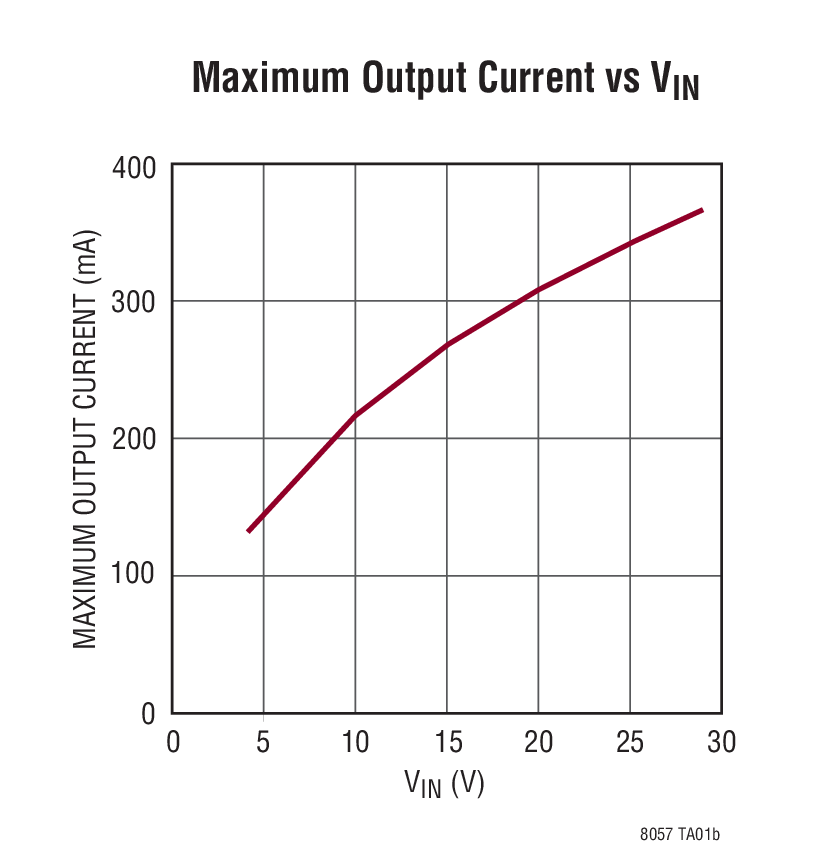

LTM8057 - 典型应用图例:

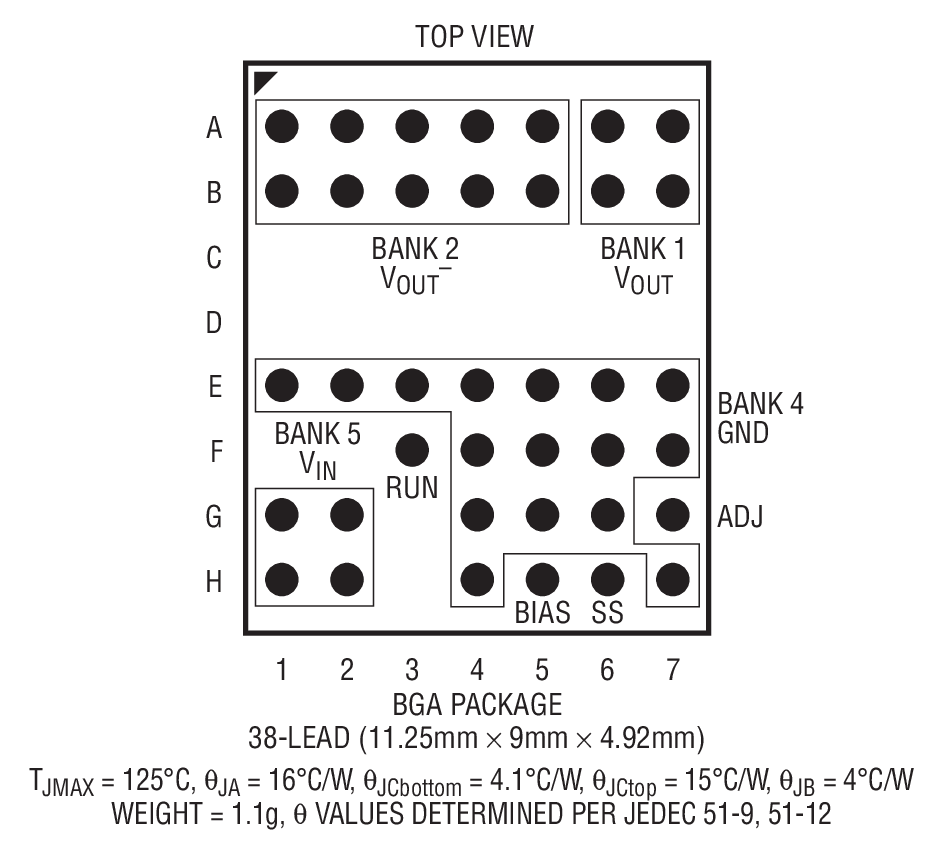

LTM8057 - 封装图解:

LINEAR凌力尔特芯片:
- LTC2633CTS8-LI12#TRPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LT8607EMSE#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LT1764AEFE-2.5#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LT3091IT7#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LT3756IUD-2#TRPBF - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- LTC1276ACN#PBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- DC024A-D - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- LT3507IUHF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性 + 开关
- LT1963EQ-1.5#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LTC4231IUD-2#PBF - 集成电路(IC) > 电源管理(PMIC) > 热插拔控制器
- LTC4355CDE#PBF - 集成电路(IC) > 电源管理(PMIC) > OR 控制器,理想二极管
- LTC1438IG#TRPBF - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- LT3431IFE#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LTC6081CMS8#PBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LT1210CT7#37PBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC3616EUDD#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LTC2323HUFD-12#PBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LTC2315CTS8-12#TRPBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- DC2013A - 开发板,套件,编程器 > 评估板 > LED 驱动器评估板
- LT3088IDD#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性



LTM8057 - LTM8057是3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器
LTM8057是LINEAR凌力尔特公司的一款隔离型 μModule 转换器产品,LTM8057是LTM8057是3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器,本站介绍了LTM8057的封装应用图解、特点和优点、功能等,并给出了与LTM8057相关的LINEAR元器件型号供参考。
LTM8057 - LTM8057是3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器 - 隔离型 μModule 转换器 - 航天和严酷环境 - 凌力尔特
LTM8057 - 3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器
LTM8057 - 3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器 - Linear Technology(凌力尔特)
功能描述
LTM8057 是一款 2kV AC 隔离型反激式 μModule (微型模块) DC/DC 转换器。封装中内置了开关控制器、功率开关、变压器、以及所有的支持组件。LTM8057 可在一个 3.1V 至 31V 的输入电压范围内运作,支持 2.5V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出和输入电容器便可实现完整的设计。可以采用其他组件来控制软起动控制和偏置。
LTM8057 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8057 采用 SnPb 或符合 RoHS 标准的端子涂层。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTM8057EY#PBF | 11.25mm x 9mm x 4.92mm BGA | E | $15.57 | $10.90 |
| LTM8057IY | 11.25mm x 9mm x 4.92mm BGA | I | $21.47 | $15.03 |
| LTM8057IY#PBF | 11.25mm x 9mm x 4.92mm BGA | I | $17.13 | $11.99 |
| LTM8057MPY | 11.25mm x 9mm x 4.92mm BGA | MP | $34.71 | $24.30 |
| LTM8057MPY#PBF | 11.25mm x 9mm x 4.92mm BGA | MP | $30.37 | $21.26 |
