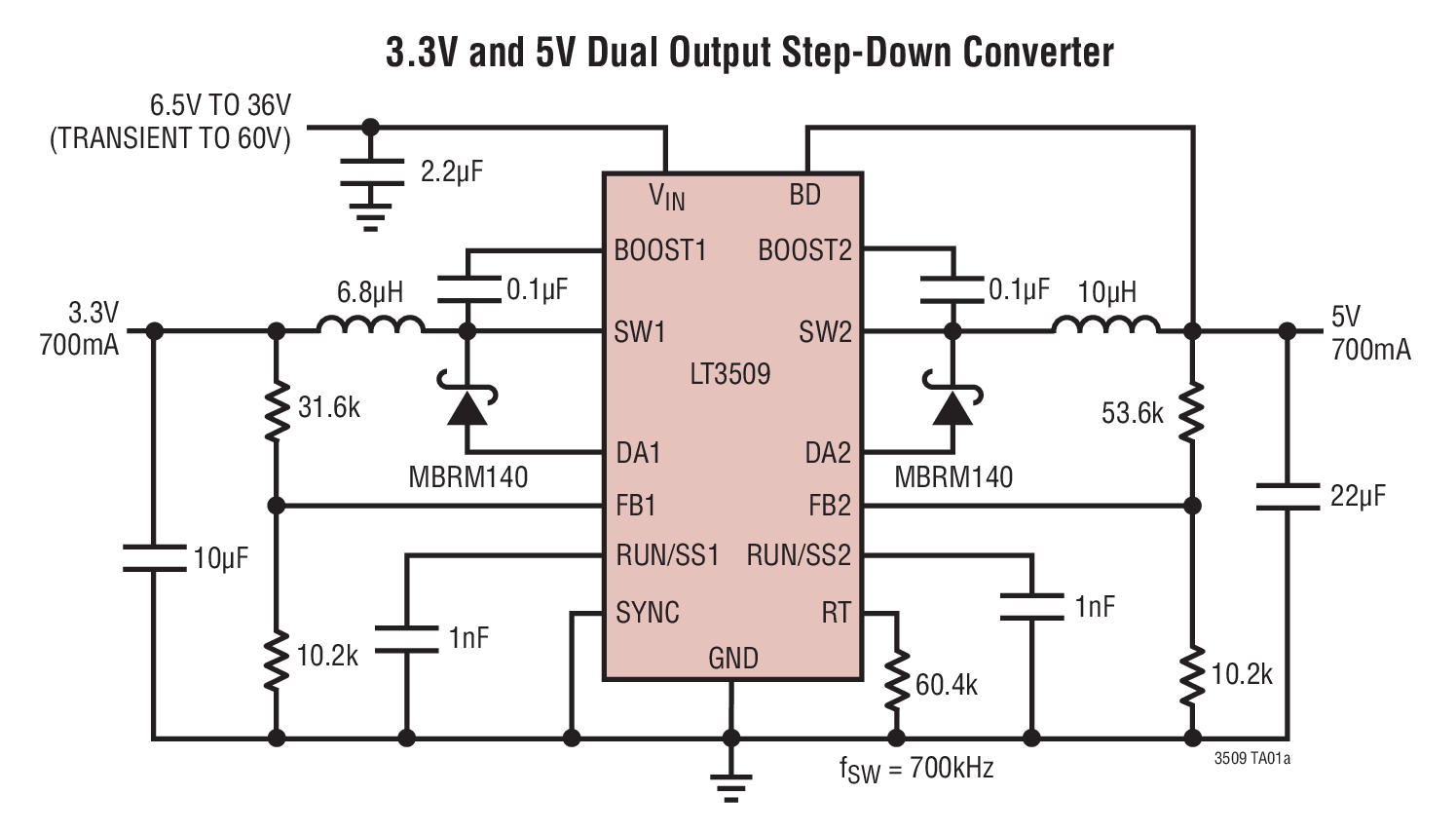

LT3509典型应用图例一

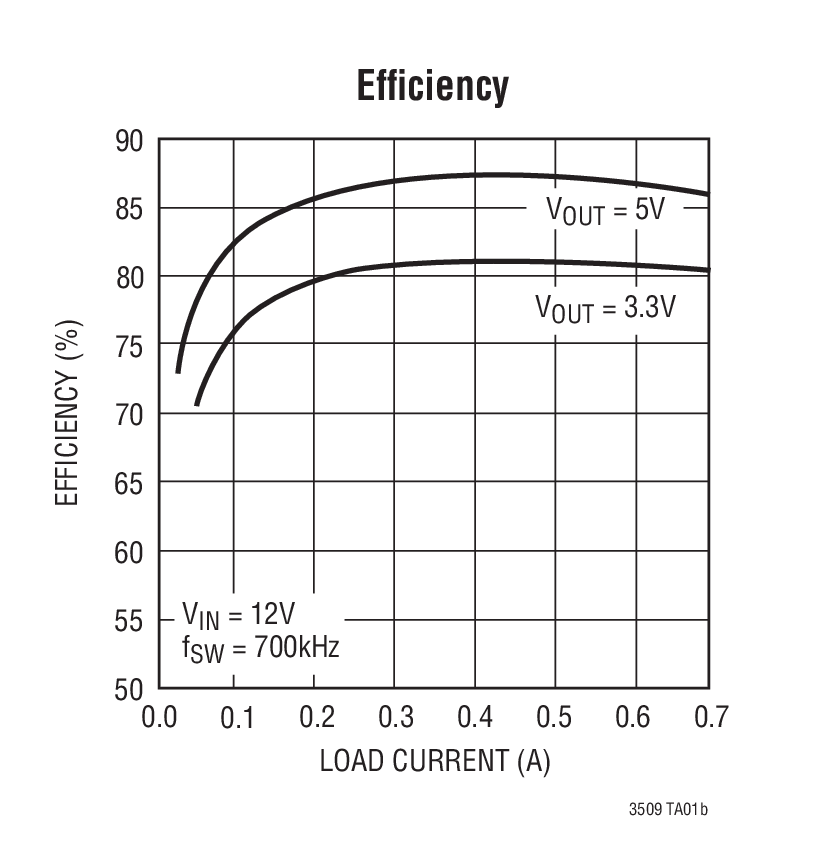

LT3509典型应用图例二
LT3509 - 封装图解:

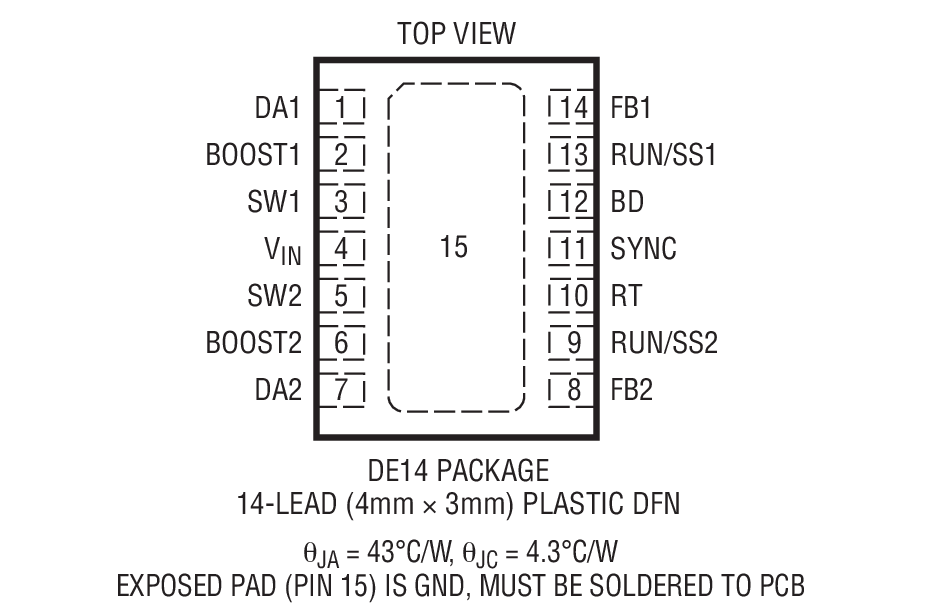

LT3509封装图解一

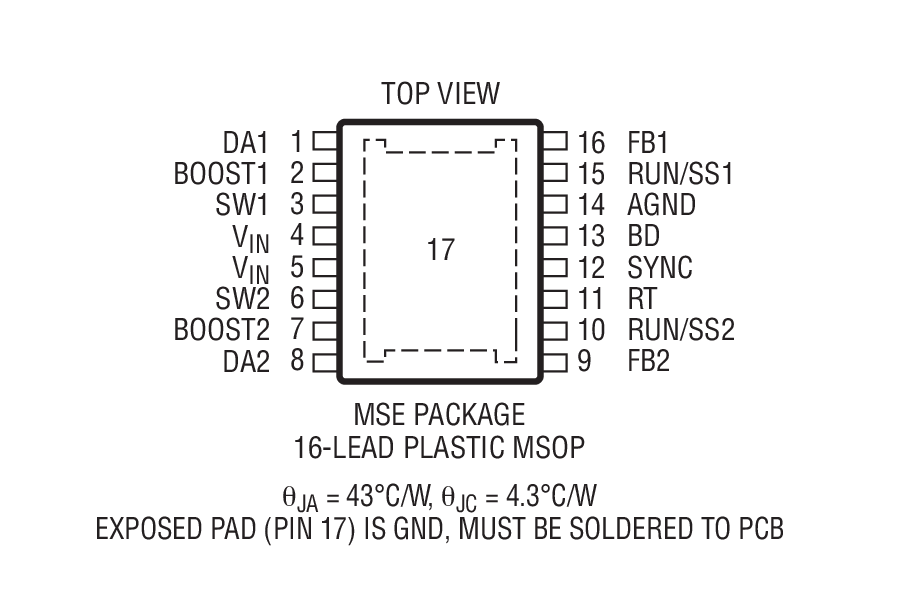

LT3509封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3509介绍
LT3509 - LT3509是双通道、36V、700mA 降压型稳压器

LT3509是Linear公司的一款多输出降压产品,LT3509是双通道、36V、700mA 降压型稳压器,本站介绍了LT3509的封装应用图解、特点和优点、功能等,并给出了与LT3509相关的凌力尔特元器件型号供参考。

LT3509 - 双通道、36V、700mA 降压型稳压器

LT3509 - 双通道、36V、700mA 降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LT3509 是一款双通道、电流模式、降压型开关稳压器,具有各能够提供 700mA 输出电流的内部电源开关。该稳压器为严酷环境中的多电源轨系统提供了一款紧凑而坚固的解决方案。它具备多项保护功能,包括过压闭锁和逐周期电流限制。热停机电路提供了额外的保护功能。环路补偿元件和升压二极管集成在片内。开关频率由单个外部电阻器设定。另外,也可进行外部同步。高的最大开关频率允许使用小的电感器和陶瓷电容器以实现低纹波。高于 AM 频段的恒定频率运作避免了对无线电接收的干扰,从而使得 LT3509 非常适合于汽车应用。每个稳压器都具有一个独立的停机和软起动控制引脚。当两个转换器均被断电时,公共电路将进入一种低电流停机状态。

特点
  • 两个具有内部电源开关的 700mA 开关稳压器
  • 3.6V 至 36V 的宽工作范围
  • 过压闭锁功能可保护电路免遭 60V 电源瞬态电压的损坏
  • 抗短路性能强
  • 低压差电压:95% 的最大占空比
  • 可在整个频率范围内实现同步的 300kHz 至 2.2MHz 可调开关频率
  • 采用小的电感器和陶瓷电容器
  • 集成升压二极管
  • 内部补偿
  • 耐热性能增强型 14 引脚 (4mm x 3mm) DFN 和 16 引脚 MSOP 封装
  • 应用
  • 汽车电子
  • 工业控制
  • 墙上变压器调节
  • 网络设备
  • CPU、DSP 或 FPGA 电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3509EDE#PBF 4x3 DFN-14 E $4.22 $2.95
    LT3509EDE#TRPBF 4x3 DFN-14 E $3.01
    LT3509EMSE#PBF MS-16E E $4.36 $3.05
    LT3509EMSE#TRPBF MS-16E E $3.11
    LT3509HMSE#PBF MS-16E H $5.37 $3.76
    LT3509HMSE#TRPBF MS-16E H $5.37 $3.82
    LT3509IDE#PBF 4x3 DFN-14 I $4.84 $3.39
    LT3509IDE#TRPBF 4x3 DFN-14 I $3.45
    LT3509IMSE#PBF MS-16E I $5.02 $3.51
    LT3509IMSE#TRPBF MS-16E I $3.57
