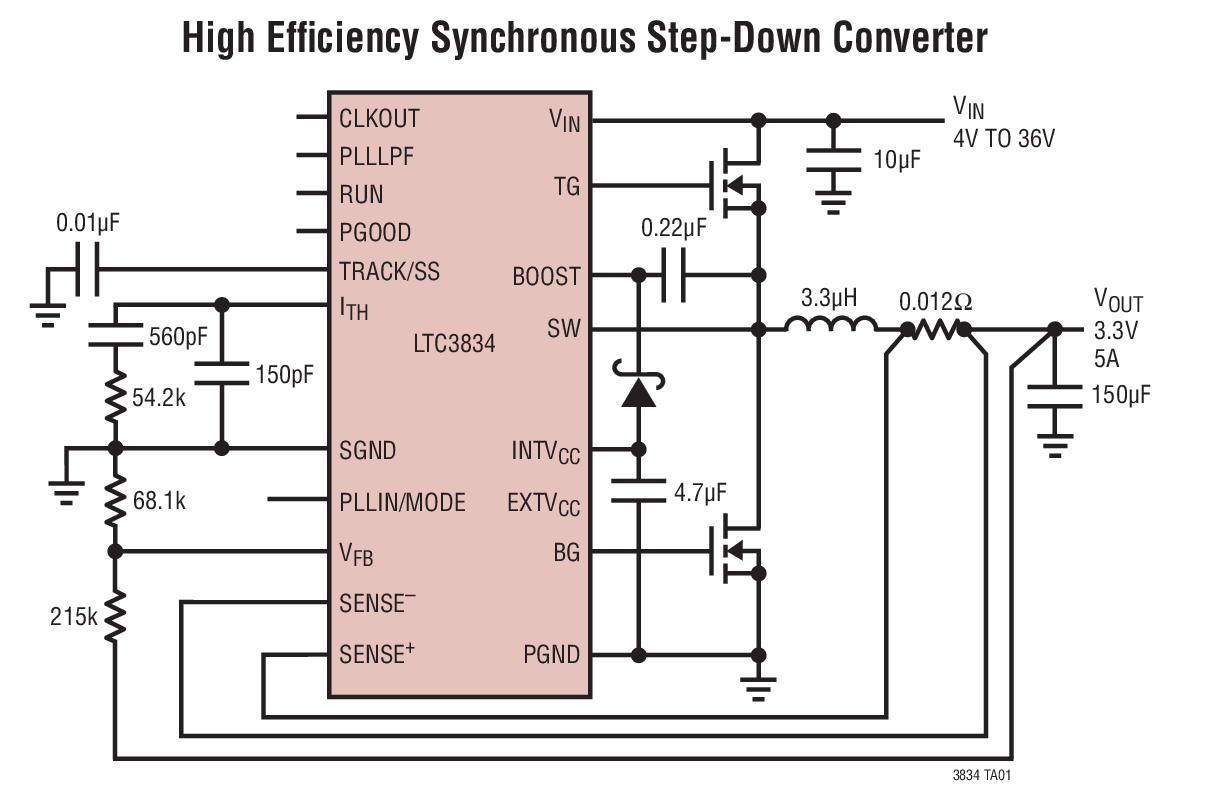

LTC3834典型应用图例一

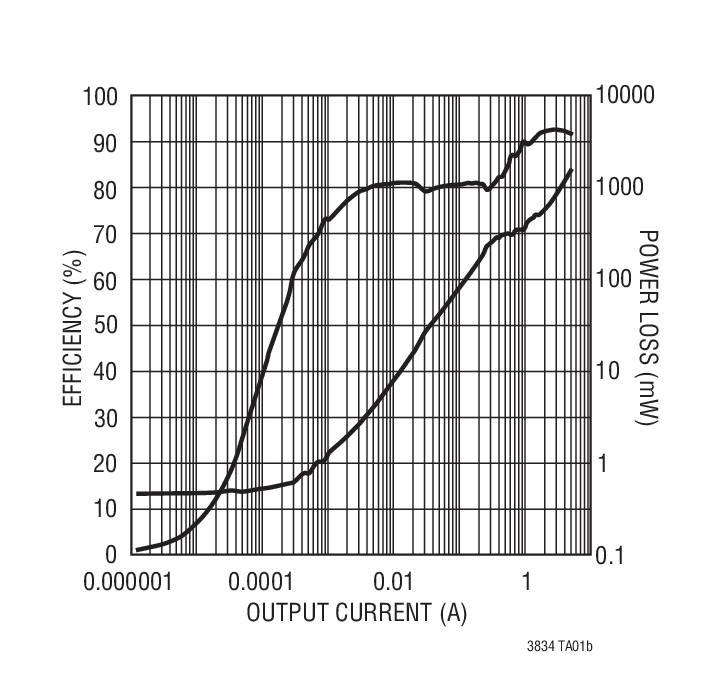

LTC3834典型应用图例二
LTC3834 - 封装图解：

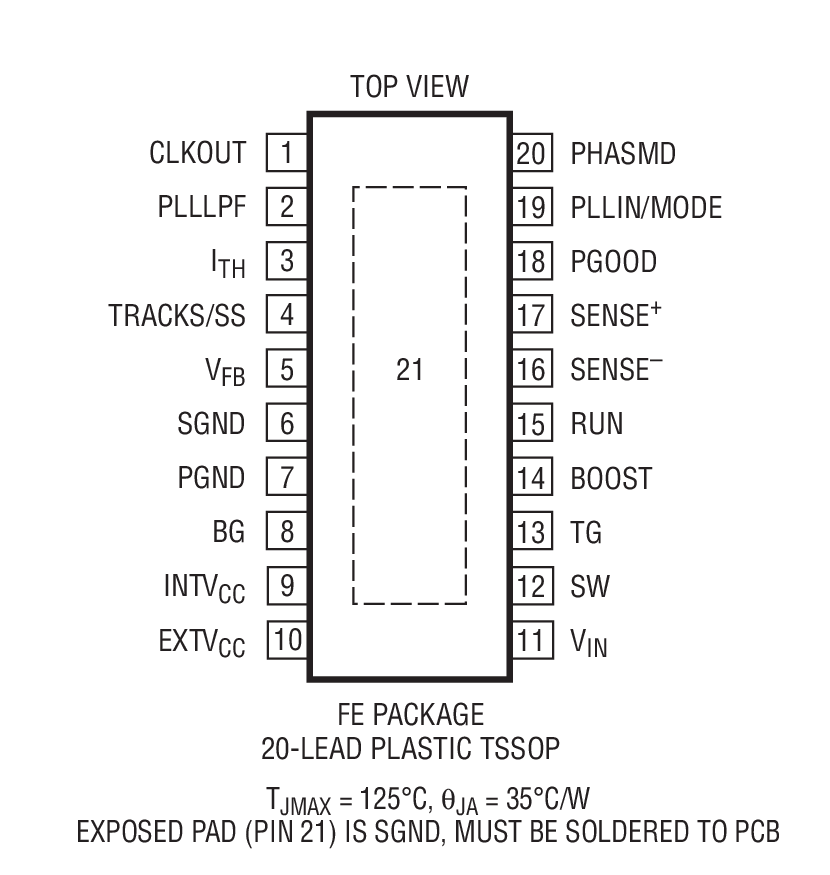

LTC3834封装图解一

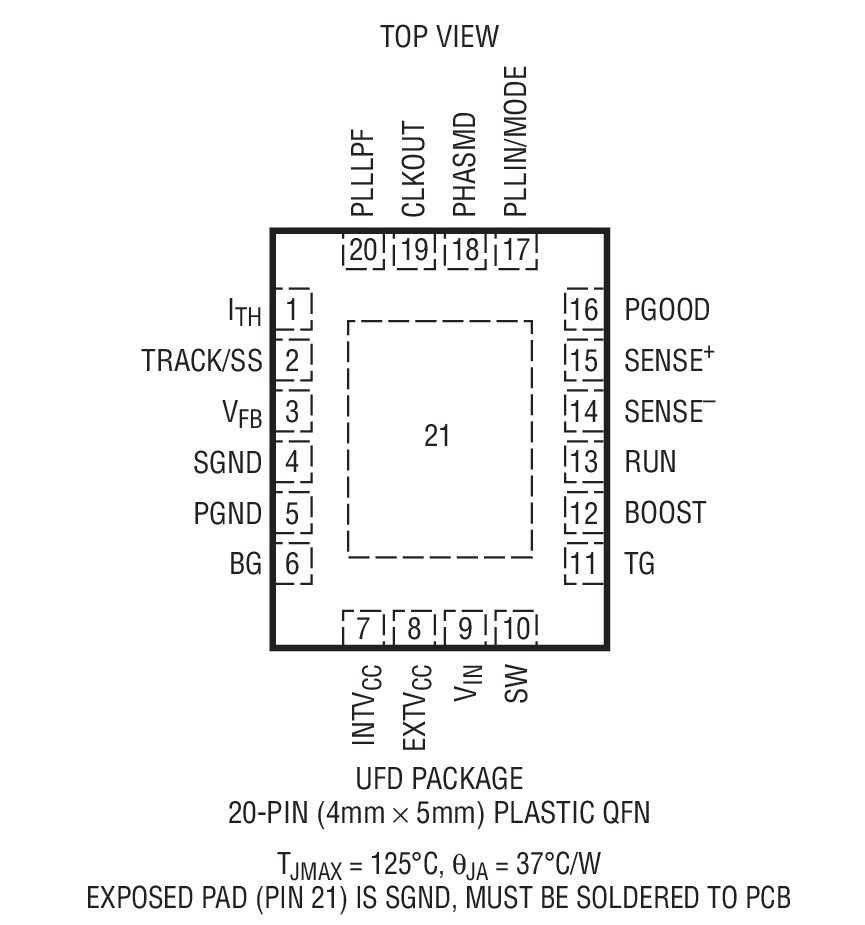

LTC3834封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3834介绍

LTC3834 - LTC3834是30μA IQ 同步降压型控制器

LTC3834是LINEAR凌力尔特公司的一款微功率降压产品，LTC3834是LTC3834是30μA IQ 同步降压型控制器，本站介绍了LTC3834的封装应用图解、特点和优点、功能等，并给出了与LTC3834相关的LINEAR元器件型号供参考。

LTC3834 - LTC3834是30μA IQ 同步降压型控制器 - 微功率降压 - 电源管理 - 凌力尔特

LTC3834 - 30μA IQ 同步降压型控制器

LTC3834 - 30μA IQ 同步降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3834 是一款高性能降压型开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。

30μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3834 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 的输入电源范围可适应多种电池化学组成。

在启动期间，TRACK/SS 引脚使输出电压斜坡上升。在短路条件下，电流折返功能将限制 MOSFET 的热耗散。该器件的一款功能缩减版本 (LTC3834-1) 可采用一种体积较小、引脚数目较少的封装。


LTC3834 与LTC3834-1 的比较
型号 PHASMD EXTVCC PGOOD 封装 LTC3834 有 有 有 FE20/4mm × 5mm QFN LTC3834-1 没有 没有 没有 GN16/3mm × 5mm DFN

特点
  • 宽输出电压范围：0.8V ≤ VOUT ≤ 10V
  • 低工作静态电流：30μA
  • OPTI-LOOP 补偿最大限度地减小 COUT
  • ±1% 输出电压准确度
  • 宽 VIN 范围：4V 至 36V
  • 可锁相固定频率：140kHz 至 650kHz
  • 双路 N 沟道 MOSFET 同步驱动
  • 非常低压差操作：99% 占空比
  • 可调输出电压软起动或跟踪
  • 输出电流折返限制
  • 电源良好输出电压监视器
  • 多相 (PolyPhase) 应用的时钟输出
  • 输出过压保护
  • 低停机 IQ：4μA
  • 内部 LDO 从 VIN 或 VOUT 为栅极驱动供电
  • 在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode) 操作
  • 小型 20 引脚 TSSOP 或 4mm x 5mm QFN 封装
    • 应用
  • 汽车系统
  • 电信系统
  • 电池供电型数字设备
  • 分布式 DC 电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3834EFE#PBF TSSOP-20 E $5.54 $3.88
    LTC3834EFE#TRPBF TSSOP-20 E $3.94
    LTC3834EUFD#PBF 4x5 QFN-20 E $5.54 $3.88
    LTC3834EUFD#TRPBF 4x5 QFN-20 E $3.94
    LTC3834IFE#PBF TSSOP-20 I $6.51 $4.56
    LTC3834IFE#TRPBF TSSOP-20 I $4.62
    LTC3834IUFD#PBF 4x5 QFN-20 I $6.51 $4.56
    LTC3834IUFD#TRPBF 4x5 QFN-20 I $4.62
