LT3466-1 - 采用 3mm x 3mm DFN 封装的白光 LED 驱动器和升压型转换器

LT3466-1 - 采用 3mm x 3mm DFN 封装的白光 LED 驱动器和升压型转换器 - Linear Technology（凌力尔特）

功能描述

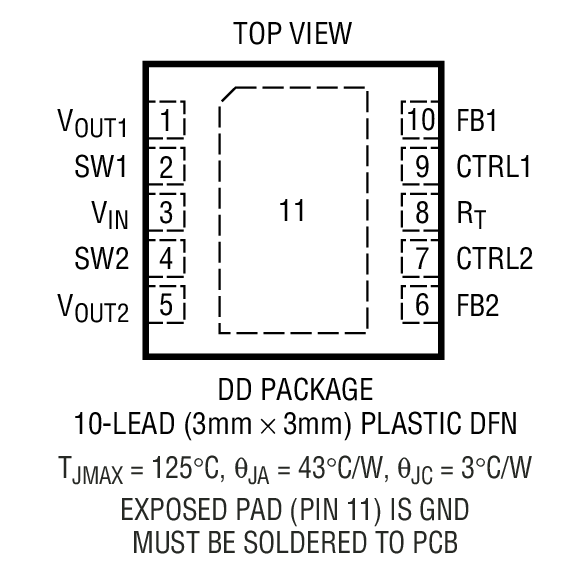

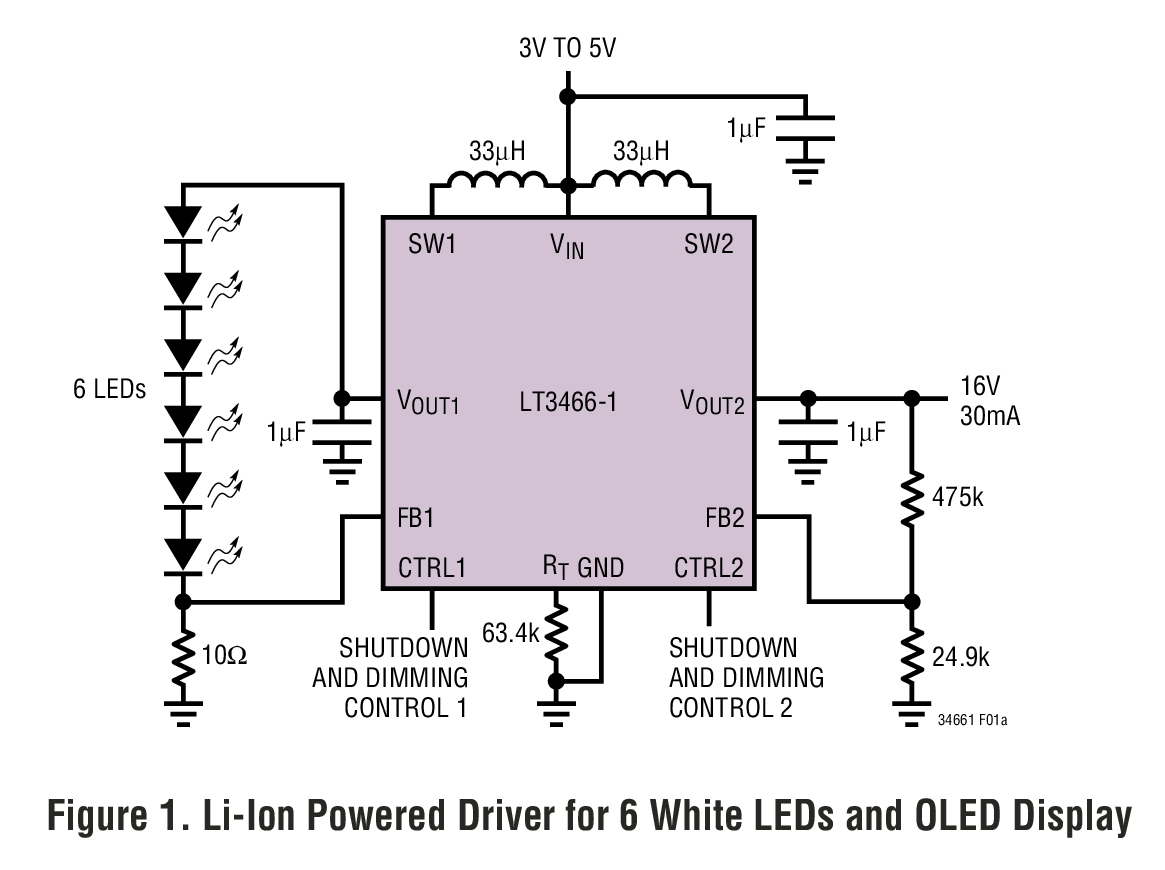

LT3466-1 是一款双通道开关稳压器，它将一个白光 LED 驱动器和一个升压型转换器整合在一个扁平的小占板面积 (3mm x3mm x0.75mm) DFN 封装之中。LED 驱动器可配置以驱动多达 10 个串联的白光 LED，而升压型转换器则可用于产生 LCD 偏置电压或驱动一个辅助的 OLED 显示器。采用 LED 串联连接方式可提供相等的 LED 电流，从而获得均匀的显示亮度，并免除了增设镇流电阻器以及进行代价高昂的出厂校准之需要。

LTC3466-1 提供了两个转换器的独立调光和停机控制。其工作频率可利用一个外部电阻器设置在 200kHz 至 2MHz 的范围内。白光 LED 驱动器具有一个低的 200mV 基准，从而最大限度地降低了电流设定电阻器中的功率损耗，可达到改善效率的目的。升压型转换器通过采用一个高精度 0.8V 基准实现了 ±1.5% 的输出电压准确度。该器件的保护功能包括输出过压保护和内部软起动。宽输入电源范围允许器件在 2.7V 至 24V 之间运作。

特点

可采用一个 3.6V 电源来驱动多达 10 个白光 LED

两个独立的升压型 DC/DC 转换器

独立的调光和输出停机控制

±1.5% 输出电压准确度 (升压型转换器)

±4% LED 电流编程准确度

内部肖特基二极管

内部软起动功能电路可消除浪涌电流

输出过压保护 (最大 VOUT 为 39.5V)

固定频率操作：高达 2MHz

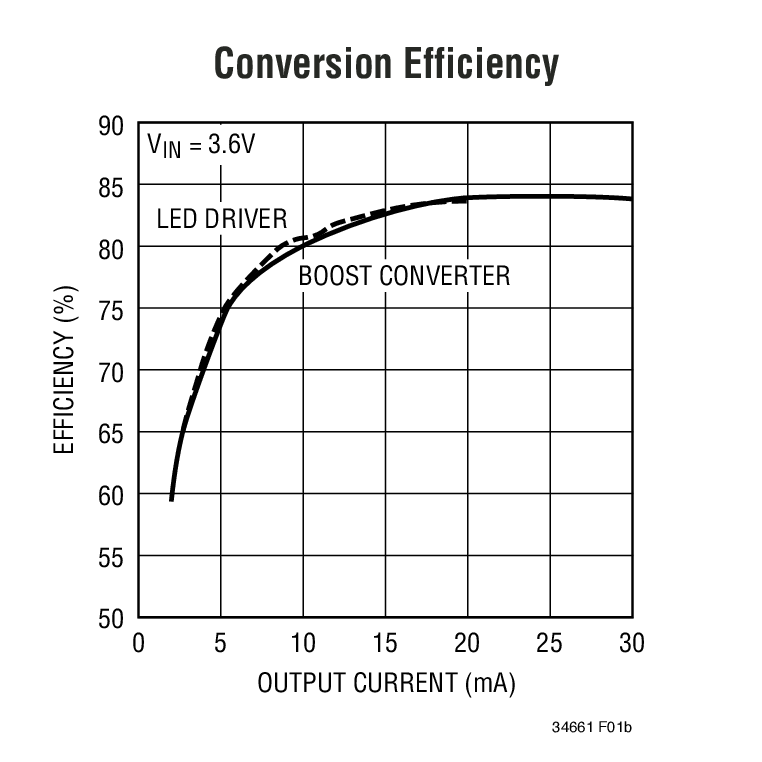

在采用一个 3.6V 电源并以 15mA 电流来驱动 8 个白光 LED 时的效率达 83%

宽输入电压范围：2.7V 至 24V
