LTC3370 - 4 通道、8A 可配置降压型 DC/DC

LTC3370 - 4 通道、8A 可配置降压型 DC/DC - Linear Technology（凌力尔特）

功能描述

LTC3370 是一款高度灵活的多输出电源 IC。该器件包括四个被配置为共享八个 1A功率级的同步降压型转换器，全部由独立的 2.25V 至 5.5V 输入来供电。

通过引脚可编程的 C1-C3 引脚给 DC/DC 分配了八种电源配置之一。公共的降压开关频率可以利用一个外部电阻器进行设置、同步至一个外部振荡器、或设定至一个默认的内部 2MHz 时钟。

所有 DC/DC 的工作模式都可以通过 PLL/MODE 引脚针对突发模式或强制连续模式操作进行编程。当所有被使能的 DC/DC 皆处在其最终输出值的一个规定百分比范围之内时，PGOODALL 输出将发出指示信号。

为降低输入噪声，降压型转换器以 90° 步进进行调相。精准的使能引脚门限便于实现可靠的电源排序。LTC3370 采用 32 引脚 5mm x 5mm QFN 封装。

特点

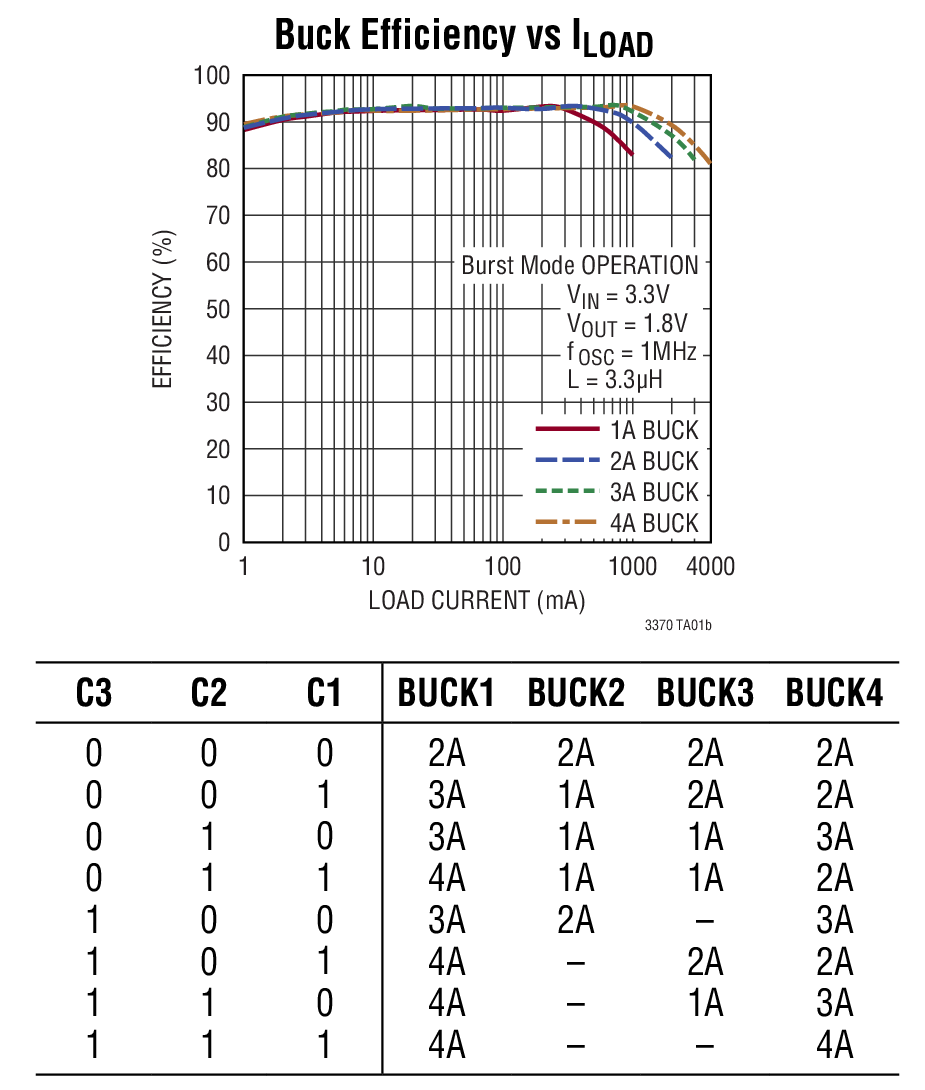

8 x 1A 功率级可配置为 2、3 或 4 个输出通道

8 种独特的输出配置 (每个通道为 1A 至 4A)

用于每个 DC/DC 的独立 VIN 电源 (2.25V 至 5.5V)

低的无负载电源电流总值：在停机模式中为零电流 (所有通道均关断) 一个通道处于突发模式 (Burst Mode) 操作状态时为 63μA 每个附加通道为 18μA

用于自主型排序的精准使能引脚门限

1MHz 至 3MHz RT 可编程频率 (2MHz 默认值) 或 PLL 同步

温度监视器可指示芯片温度

PGOODALL 引脚负责指示所有降压转换器均处于调节状态

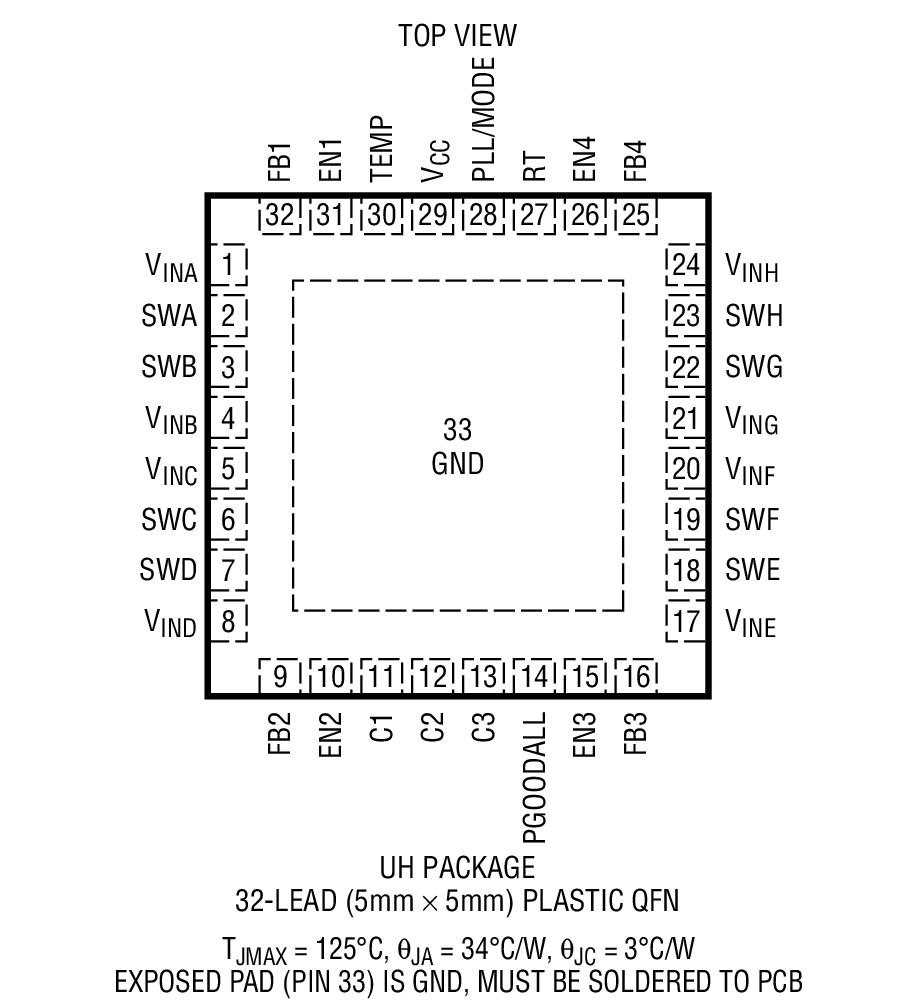

32 引脚 5mm x 5mm QFN 封装

应用

通用型多通道电源：汽车、工业、分布式电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3370EUH#PBF	5x5 QFN-32	E	$5.43	$3.80
LTC3370EUH#TRPBF	5x5 QFN-32	E		$3.86
LTC3370HUH#PBF	5x5 QFN-32	H	$6.50	$4.55
LTC3370HUH#TRPBF	5x5 QFN-32	H		$4.61
LTC3370IUH#PBF	5x5 QFN-32	I	$6.00	$4.20
LTC3370IUH#TRPBF	5x5 QFN-32	I		$4.26
