LT1618是恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT1618

LT1618技术文档下载：

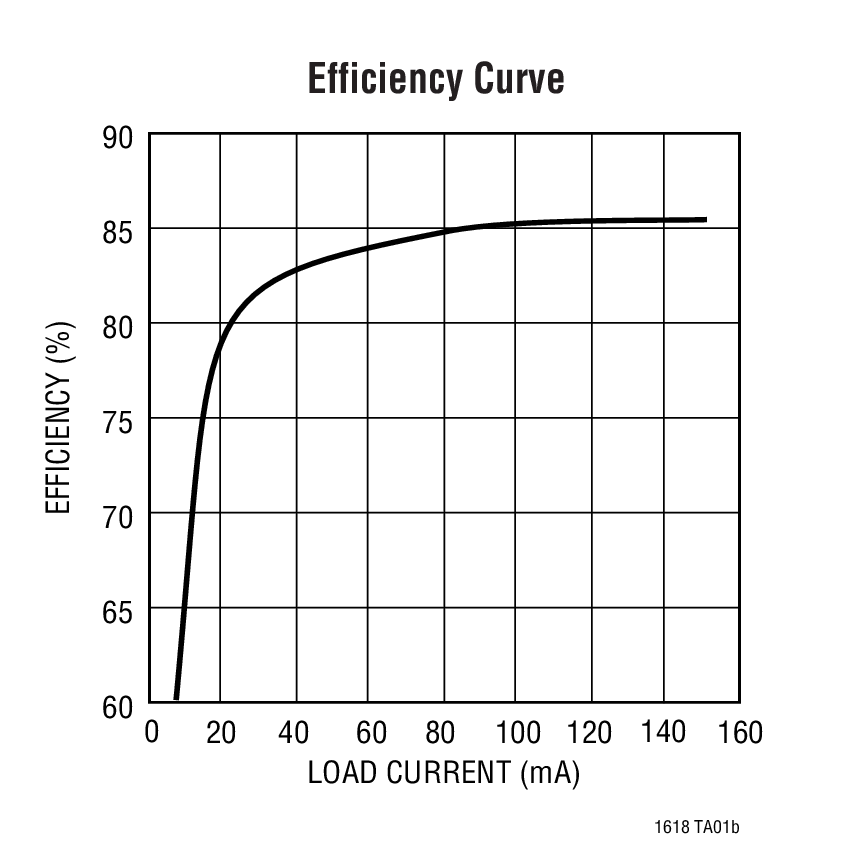

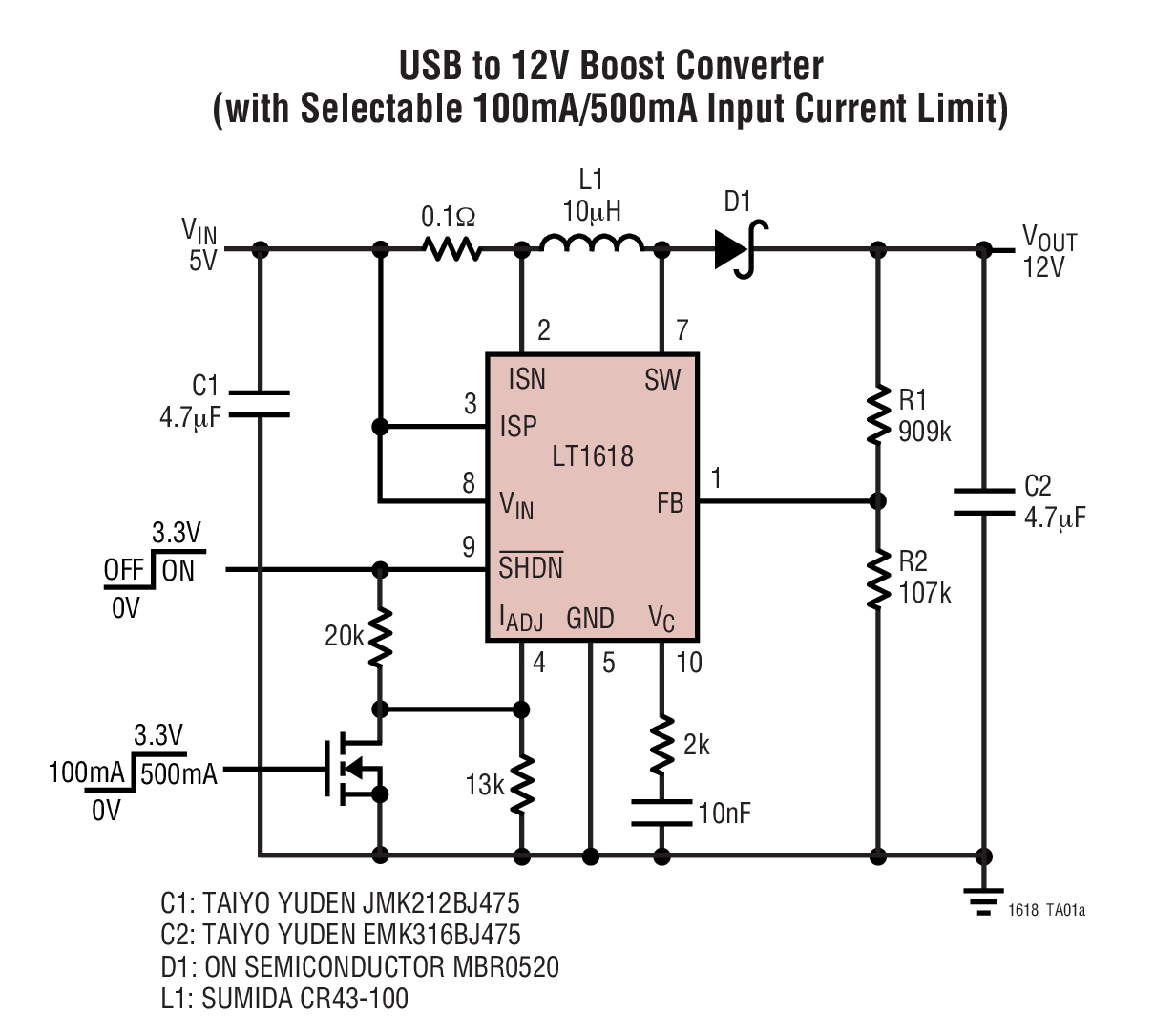

LT1618 - 典型应用图例：

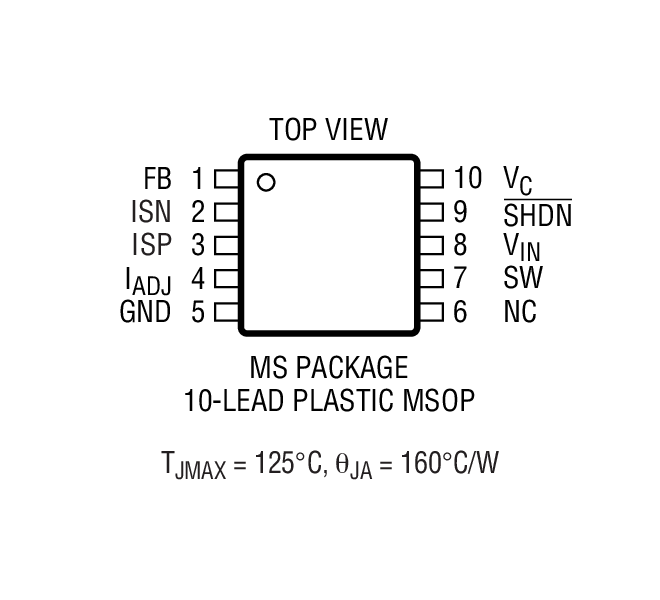

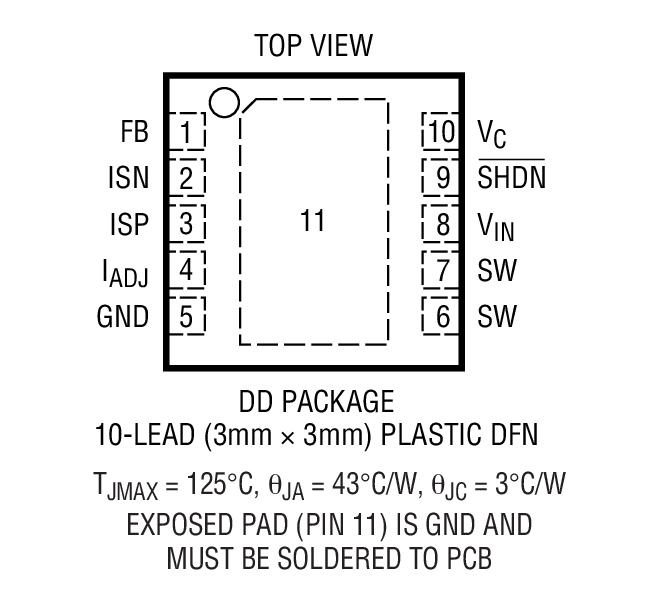

LT1618 - 封装图解：

LT1618 - LT1618是恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器

LT1618是Linear公司的一款降压-升压型 LED 驱动器产品，LT1618是恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器，本站介绍了LT1618的封装应用图解、特点和优点、功能等，并给出了与LT1618相关的凌力尔特元器件型号供参考。

LT1618 - 恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器

LT1618 - 恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT1618 升压型 DC/DC 转换器将一个传统的电压反馈环路和一个独特的电流反馈环路组合在一起，以便起一个恒定电流、恒定电压源的作用。该固定频率、电流模式开关电源可在一个 1.6V 至 18V 的宽输入电压范围内运作，而且，其 1.4MHz 的高开关频率允许采用纤巧、扁平的电感器和电容器。电流检测电压被设定为 50mV，并可利用 IADJ 引脚来进行调节。

采用 10 引脚 (3mm x 3mm) 裸露衬垫 DFN 和 10 引脚 MSOP 封装的 LT1618 为恒定电流应用提供了一个完整的解决方案。

特点

准确的输入/ 输出电流控制：在整个温度范围内的准确度达 ±5%

准确的输出电压控制：±1%

宽 VIN 范围：1.6V 至 18V

1.4MHz 开关频率

高输出电压：高达 35V

低 VCESAT 开关：200mV/1A

采用 (3mm x 3mm x 0.8mm) 10 引脚 DFN 和 10 引脚 MSOP 封装

应用

LED 背光源驱动器

USB 供电型升压/ SEPIC 转换器

输入电流受限型升压/ SEPIC 转换器

电池充电器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1618EDD	3x3 DFN-10	E	$2.08	$1.75
LT1618EDD#PBF	3x3 DFN-10	E	$2.08	$1.75
LT1618EDD#TR	3x3 DFN-10	E		$1.85
LT1618EDD#TRPBF	3x3 DFN-10	E		$1.85
LT1618EMS	MS-10	E	$2.08	$1.75
LT1618EMS#PBF	MS-10	E	$2.08	$1.75
LT1618EMS#TR	MS-10	E		$1.81
LT1618EMS#TRPBF	MS-10	E		$1.81
