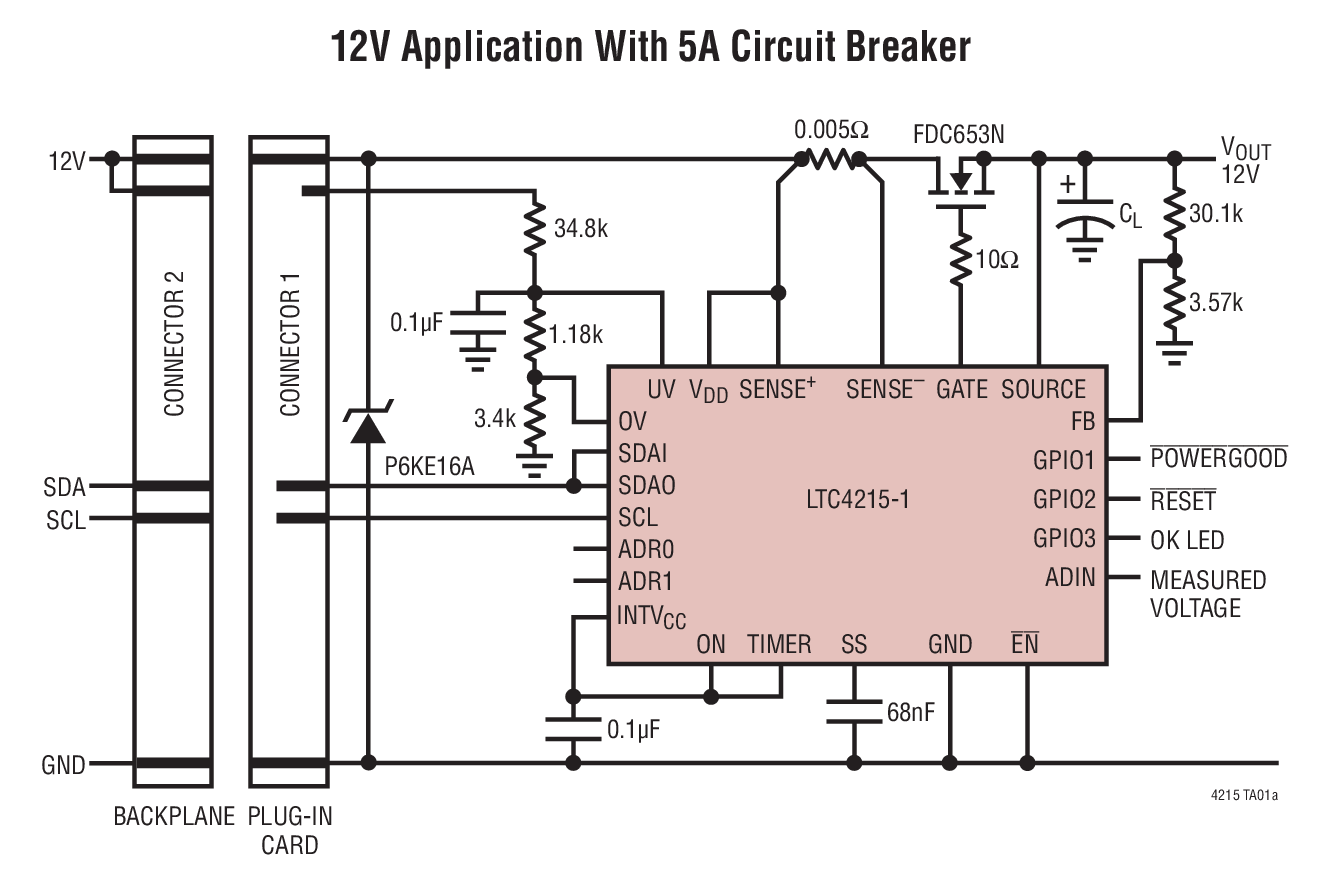

LTC4215-3典型应用图例一
LTC4215-3典型应用图例二
LTC4215-3 - 封装图解：

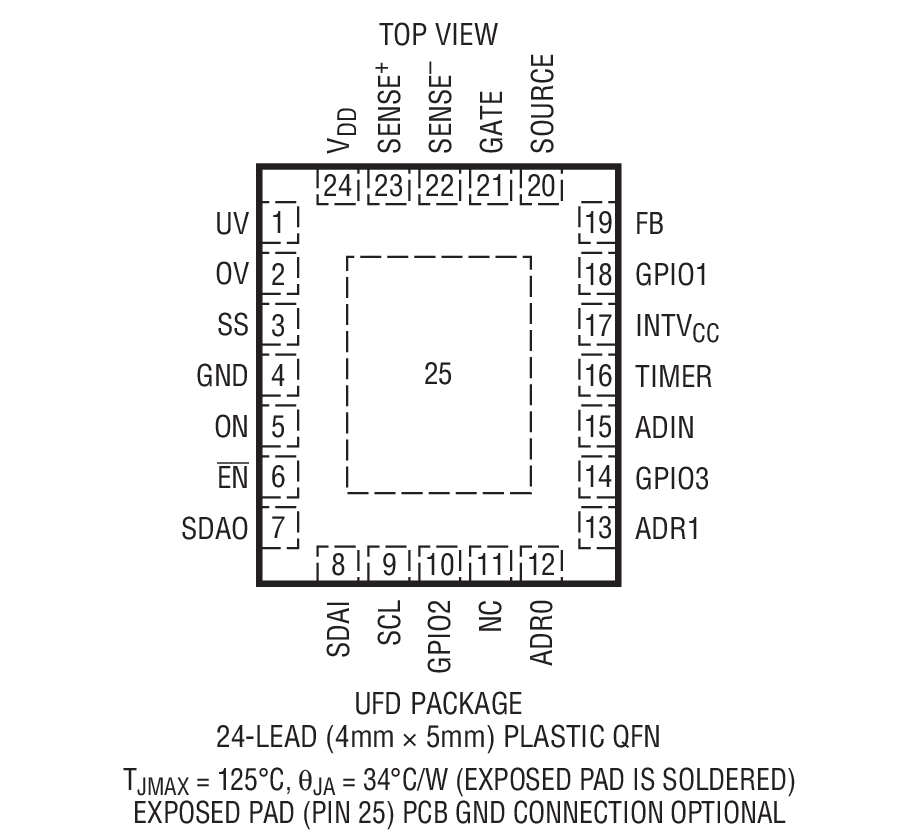

LTC4215-3封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4215-3介绍

LTC4215-3 - LTC4215-3是具 I2C 兼容型监视功能的热插拔控制器

LTC4215-3是LINEAR凌力尔特公司的一款低电压热插拔控制器产品，LTC4215-3是LTC4215-3是具 I2C 兼容型监视功能的热插拔控制器，本站介绍了LTC4215-3的封装应用图解、特点和优点、功能等，并给出了与LTC4215-3相关的LINEAR元器件型号供参考。

LTC4215-3 - LTC4215-3是具 I2C 兼容型监视功能的热插拔控制器 - 低电压热插拔控制器 - 监视、控制和保护 - 凌力尔特

LTC4215-3 - 具 I2C 兼容型监视功能的热插拔控制器

LTC4215-1/LTC4215-3 - 具 I2C 兼容型监视功能的热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4215-1 / LTC4215-3 热插拔 (Hot SwapTM) 控制器允许电路板在带电背板上安全地插入和拔出。利用一个外部 N 沟道传输晶体管，可使电路板电源电压和浪涌电流以一个可调速率斜坡上升。一个I2C接口和内置 ADC 实现了负载电流、电压和故障状态的监视。

该器件具有可调折返电流限值功能和一个负责设定浪涌电流的 dI/dt 的软起动引脚。一个 I2C 接口可以把该器件配置，以在 LTC4215-1 / LTC4215-3 检测到一个电流限制故障之后锁断或自动再起动。

该控制器还具有一些附加功能，包括：在发生故障时中断主机、提供三个通用输出、在输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。

LTC4215-1 具有一个 20µs 的电路断路器滤波器，适合那些需要快速故障响应时间的应用。LTC4215-3 则具有响应时间较长 (420µs) 的电路断路器滤波器，面向那些电源瞬变有可能超过 20us 的应用。

特点
  • 允许在带电背板上安全地插入
  • 8 位 ADC 负责监视电流和电压
  • I2C/SMBus 接口
  • 宽工作电压范围：2.9V 至 15V
  • dI/dt 控制的软起动
  • 电路断路器超时：20µs (LTC4215-1) 或 420µs (LTC4215-3)
  • 三个通用输出
  • 用于外部 N 沟道 MOSFET 的高端驱动
  • 无需外部栅极电容器
  • 输入过压 / 欠压保护
  • 在故障之后可任选锁断或自动重试
  • 在发生故障之后向主机发出报警信号
  • 具折返功能的浪涌电流限制
  • 采用 24 引脚 (4mm x 5mm) QFN 封装
    • 应用
  • 带电电路板插拔
  • 电子电路断路器
  • 计算机、服务器
  • 平台管理
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4215CUFD-1 4x5 QFN-24 C $5.78 $3.95
    LTC4215CUFD-1#PBF 4x5 QFN-24 C $5.78 $3.95
    LTC4215CUFD-1#TR 4x5 QFN-24 C $4.01
    LTC4215CUFD-1#TRPBF 4x5 QFN-24 C $4.01
    LTC4215CUFD-3#PBF 4x5 QFN-24 C $5.78 $3.95
    LTC4215CUFD-3#TRPBF 4x5 QFN-24 C $4.01
    LTC4215IUFD-1 4x5 QFN-24 I $6.94 $4.74
    LTC4215IUFD-1#PBF 4x5 QFN-24 I $6.94 $4.74
    LTC4215IUFD-1#TR 4x5 QFN-24 I $4.80
    LTC4215IUFD-1#TRPBF 4x5 QFN-24 I $4.80
    LTC4215IUFD-3#PBF 4x5 QFN-24 I $6.94 $4.74
    LTC4215IUFD-3#TRPBF 4x5 QFN-24 I $4.80
