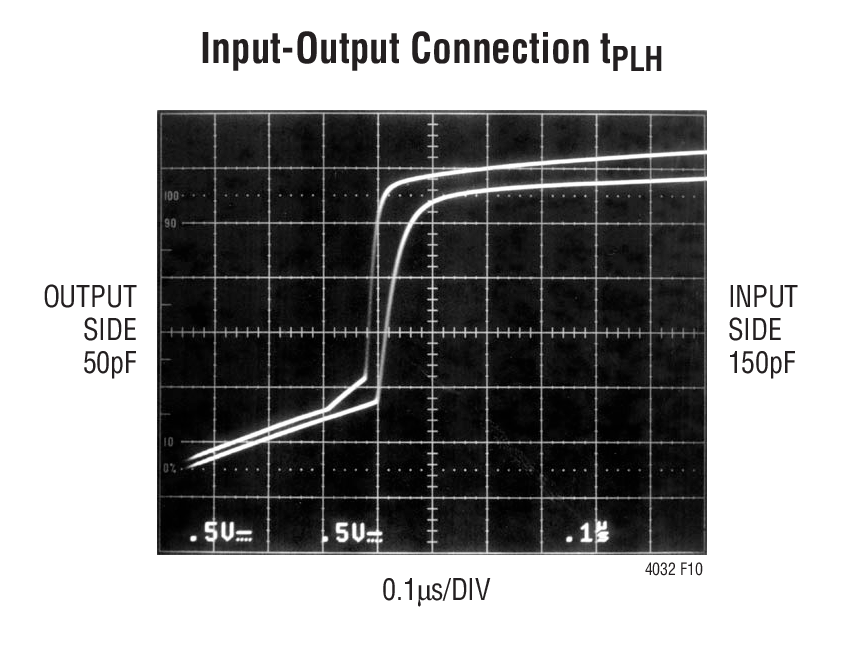

LTC4302-2典型应用图例一

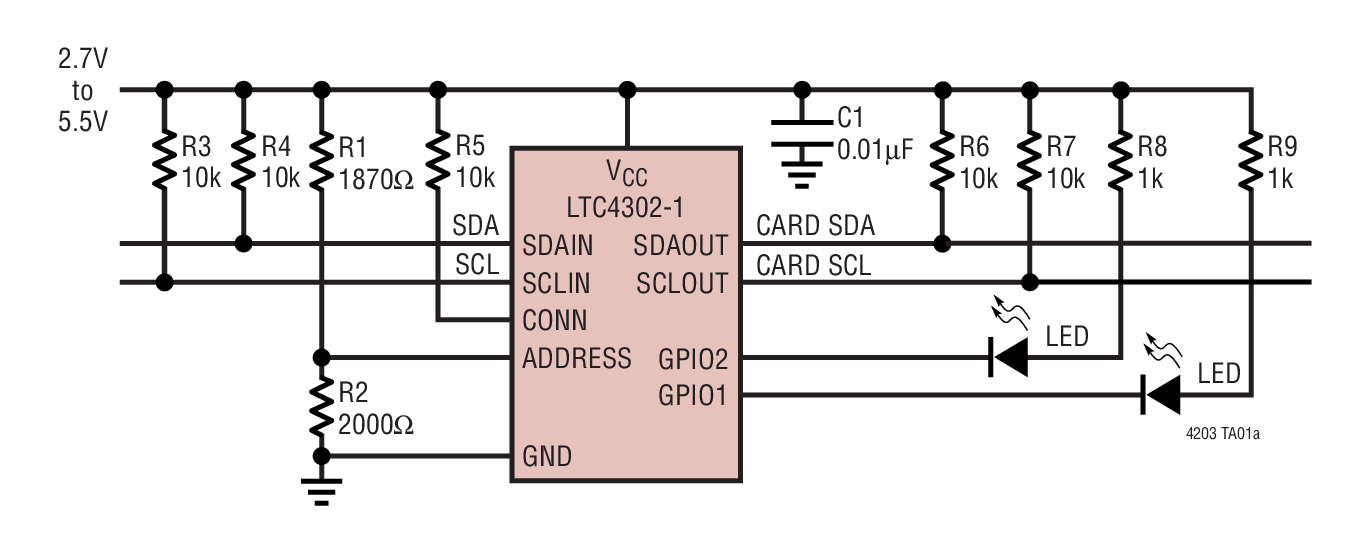

LTC4302-2典型应用图例二
LTC4302-2 - 封装图解:

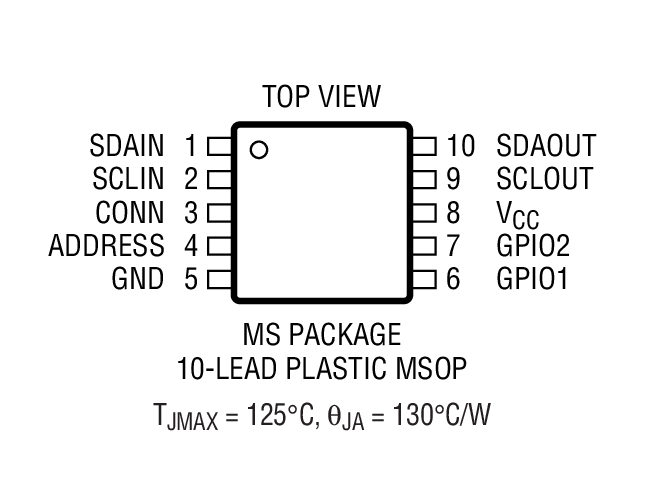

LTC4302-2封装图解一

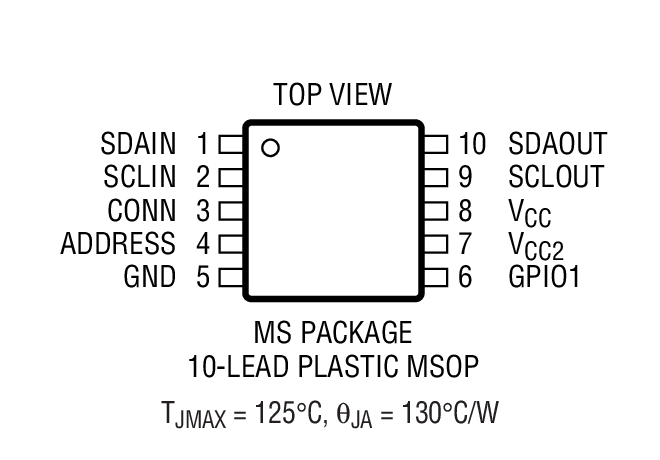

LTC4302-2封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4302-2介绍
LTC4302-2 - LTC4302-2是可寻址双线式总线缓冲器

LTC4302-2是Linear公司的一款I2C 和 SMBus 总线缓冲器和加速器产品,LTC4302-2是可寻址双线式总线缓冲器,本站介绍了LTC4302-2的封装应用图解、特点和优点、功能等,并给出了与LTC4302-2相关的凌力尔特元器件型号供参考。

LTC4302-2 - 可寻址双线式总线缓冲器

LTC4302-1 - 可寻址双线式总线缓冲器 - Linear Technology(凌力尔特)

功能描述

LTC4302-1/LTC4302-2 可寻址 I2C 总线和 SMBus 兼容型总线缓冲器允许外围电路板在带电背板上进行插拨操作,而不会损坏总线信息。LTC4302-1/LTC4302-2 可保持背板与外围电路板之间的电隔离,直到其 VCC 电源有效且背板侧上的一个主控器件对 LTC4302-1/LTC4302-2 进行寻址并命令它们进行连接为止。LTC4302-1/ LTC4302-2 的 ADDRESS 引脚提供了 32 个可用地址,这些地址由一个介于 VCC 和 GND 之间的外部阻性分压器来设定。LTC4302-1/LTC4302-2 可使用 2.7V 至 5.5V 的电源电压。当 VCC 为低电平时,SDA 和 SCL 输入和输出不给总线线路加载。

上升时间加速器电路* 便于进行较重的容性总线加载,而且系统定时要求仍然能够得到满足。在插入操作期间,SDA 和 SCL 线被预先充电至 1V 以最大限度地抑制总线扰动。LTC4302-1上的两个通用输入/输出引脚 (GPIO) 可被配置为输入、漏极开路输出或推挽输出。而 LTC4302-2 则可用第二个电源电压引脚 VCC2 来替代其中的一个 GPIO 引脚,从而在具有不同电源电压的系统之间实现电平移位。LTC4302-1/ LTC4302-2 采用 10 引脚 MSOP 封装。

特点
  • 用于 SDA 和 SCL 线的双向缓冲器增加了输出端数
  • 采用双线式总线命令来连接 SDA 和 SCL 线
  • 在背板上进行带电电路板插拨操作期间可防止 SDA 和 SCL 恶化
  • 与 I2C? 标准模式、I2C 快速模式和 SMBus 标准兼容
  • SDA、SCL 在线的上升时间加速器
  • SDA、SCL 在线的 1V 预充电
  • 可从一个 ADDRESS 引脚获得 32 个唯一地址
  • 两个通用输入-输出 (LTC4302-1)
  • 可在 5V 和 3.3V 系统之间进行转换 (LTC4302-2)
  • 小型 10 脚 MSOP 封装
  • 应用
  • 带电电路板插入
  • 5V/3.3V 电平转换器
  • 服务器
  • 电容缓冲器/总线扩展器
  • 嵌套寻址
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4302CMS-1 MS-10 C $2.90 $2.50
    LTC4302CMS-1#PBF MS-10 C $2.90 $2.50
    LTC4302CMS-1#TR MS-10 C $2.56
    LTC4302CMS-1#TRPBF MS-10 C $2.56
    LTC4302CMS-2 MS-10 C $2.90 $2.50
    LTC4302CMS-2#PBF MS-10 C $2.90 $2.50
    LTC4302CMS-2#TR MS-10 C $2.56
    LTC4302CMS-2#TRPBF MS-10 C $2.56
    LTC4302IMS-1 MS-10 I $3.35 $2.90
    LTC4302IMS-1#PBF MS-10 I $3.35 $2.90
    LTC4302IMS-1#TR MS-10 I $2.96
    LTC4302IMS-1#TRPBF MS-10 I $2.96
    LTC4302IMS-2 MS-10 I $3.35 $2.90
    LTC4302IMS-2#PBF MS-10 I $3.35 $2.90
    LTC4302IMS-2#TR MS-10 I $2.96
    LTC4302IMS-2#TRPBF MS-10 I $2.96
