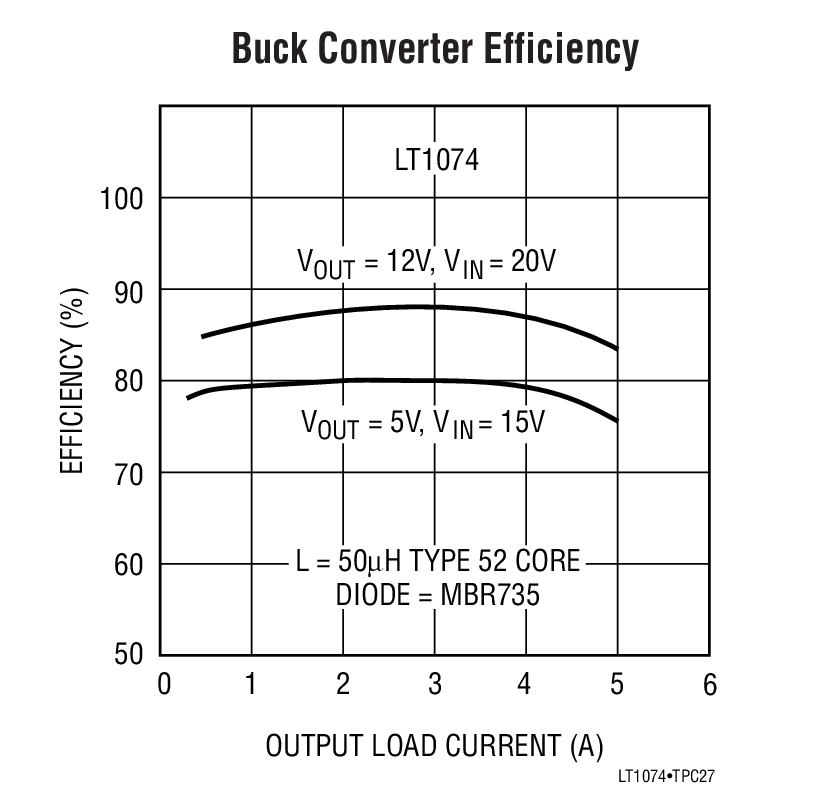

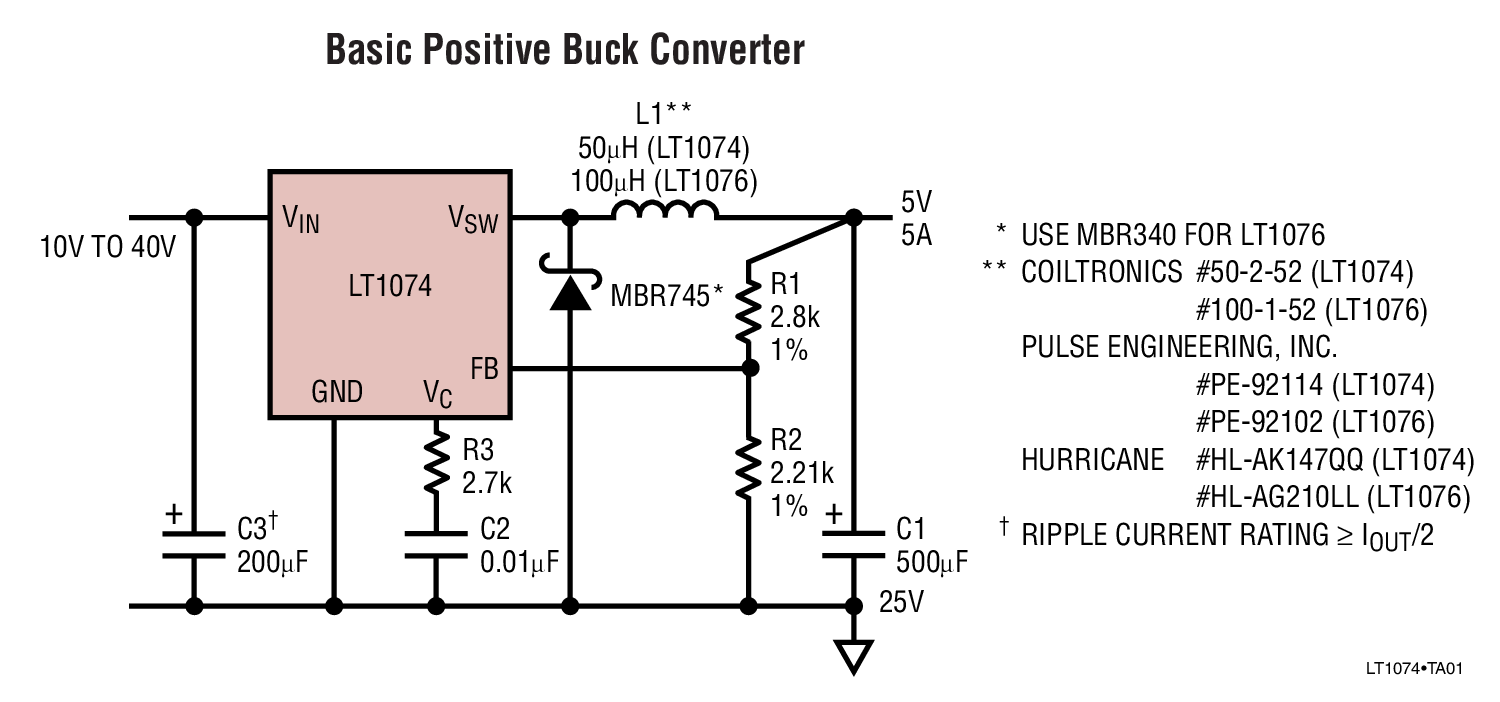

LT1076 - 典型应用图例：

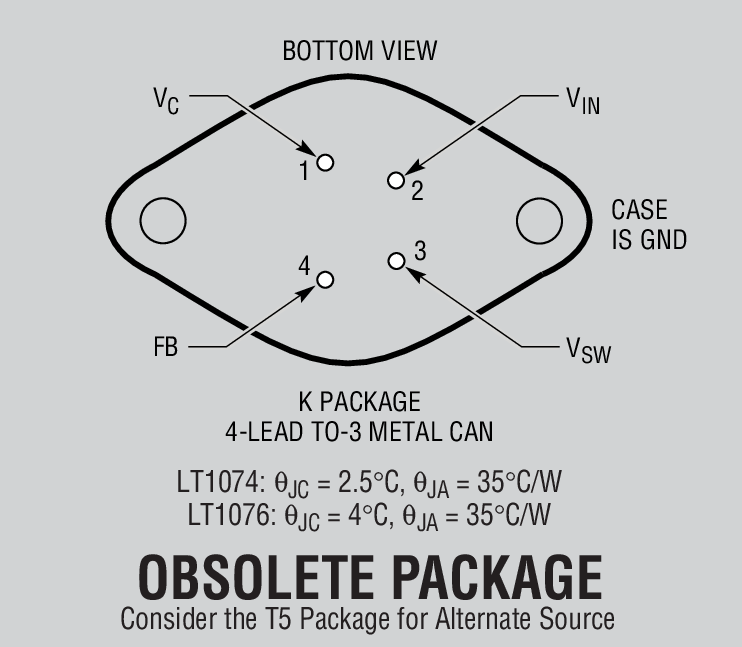

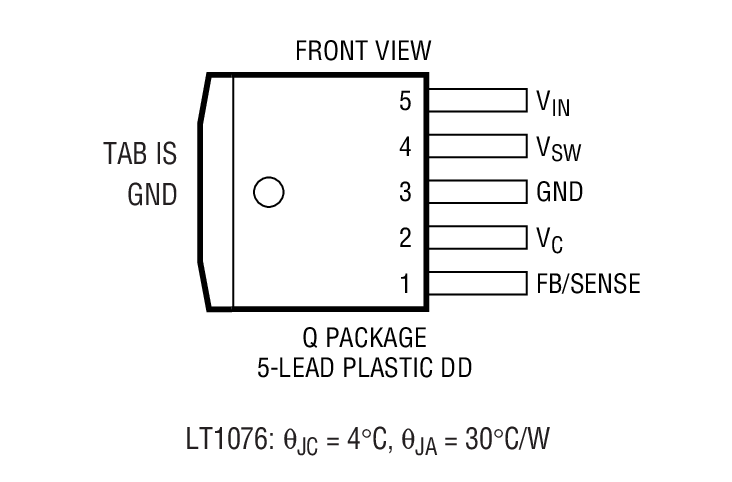

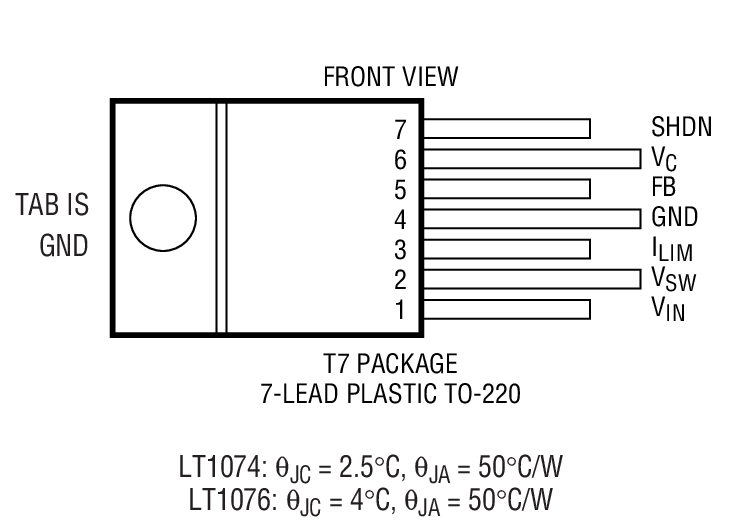

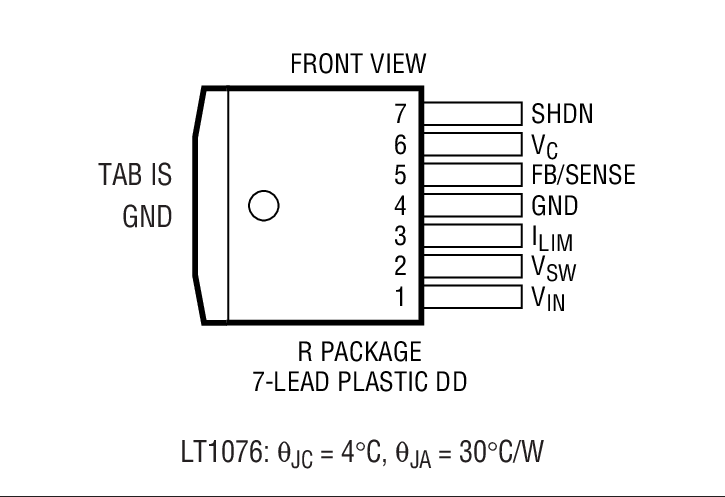

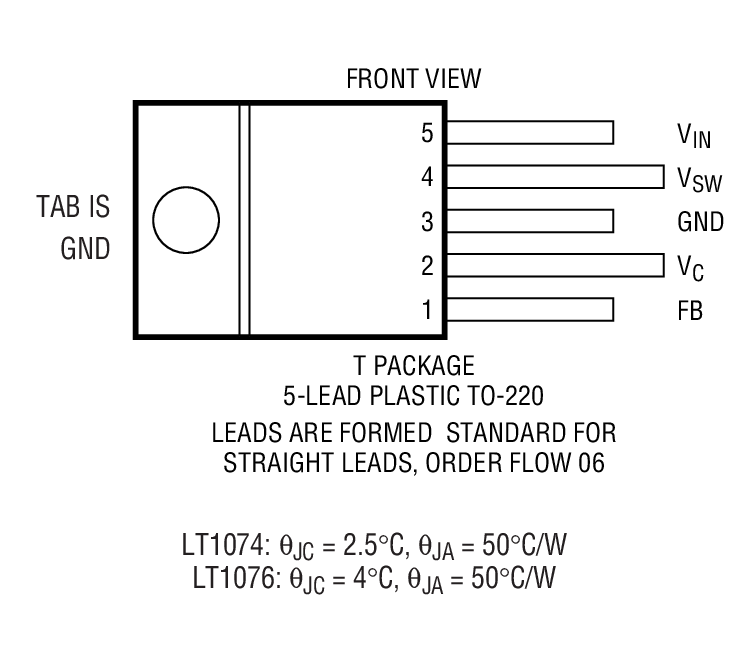

LT1076 - 封装图解：
LINEAR凌力尔特芯片：
- LT1469CDF-2#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1844ES5-SD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2916HDDB-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- DC851A-L - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTC3856IFE#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4224CDDB-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC6930HMS8-8.00#TRPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LT1711IMS8#TRPBF - 集成电路（IC） > 线性 > 比较器
- LT3502AIMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2630HSC6-HM12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1952MPGN#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- DC537A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC6655LNBHMS8-2.5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LT3798HMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > AC DC 转换器，离线开关
- LTC2634CUD-LMI12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT4363HMS-1#TRPBF - 电路保护 > 浪涌抑制 IC
- LTC4231CUD-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LT1019IS8-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- DC1974A-B - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTC2905ITS8#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
LT1076 - LT1076是降压型开关稳压器
LT1076是LINEAR凌力尔特公司的一款负输出稳压器产品，LT1076是LT1076是降压型开关稳压器，本站介绍了LT1076的封装应用图解、特点和优点、功能等，并给出了与LT1076相关的LINEAR元器件型号供参考。
LT1076 - LT1076是降压型开关稳压器 - 负输出稳压器 - 电源管理 - 凌力尔特
LT1076 - 降压型开关稳压器
LT1076 - 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT1074 是一款 5A (LT1076 额定在 2A) 单片式双极性开关稳压器，其只需少量的外部元件即可正常操作。功率开关、所有的振荡器和控制电路、以及全部的电流限制组件均内置于芯片之中。拓扑为传统的正 “降压” 配置，不过若干技术创新使得这款器件能够用作正至负转换器、负升压转换器和反激式转换器。开关输出规定为可摆至地电位以下 40V，因而允许 LT1074 在降压模式中以高达 10A 的输出电流驱动一个抽头电感器。
在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出几乎瞬时的响应，并使环路增益不受输入电压的影响。因此，稳压器的工作特性较之先前的设计有了显著的改善。
片内逐脉冲电流限制使得 LT1074 几乎不会受到输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 60V，但是一种自主引导功能则允许输入电压在负输出和升压配置中低至 5V。
LT1074 采用低成本的 TO-220 或 DD 封装，具有预设在 100kHz 的频率和 6.5A 的电流限值 (LT1076 为 2.6A)。该器件也可采用 7 引脚 TO-220 封装，这允许将电流限值调低至零。此外，还可以设置全微功率停机模式。请参见《应用指南 44》(Application Note 44) 以了解设计细节。
另外，还可以提供一款固定 5V 输出、2A 器件版本。见 LT1076-5 的相关资料。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1076CQ | DDPAK-5 | C | $5.00 | $3.95 |
| LT1076CQ#PBF | DDPAK-5 | C | $5.00 | $3.95 |
| LT1076CQ#TR | DDPAK-5 | C | $4.07 | |
| LT1076CQ#TRPBF | DDPAK-5 | C | $4.07 | |
| LT1076CR | DDPAK-7 | C | $5.42 | $4.30 |
| LT1076CR#PBF | DDPAK-7 | C | $5.42 | $4.30 |
| LT1076CR#TR | DDPAK-7 | C | $4.42 | |
| LT1076CR#TRPBF | DDPAK-7 | C | $4.42 | |
| LT1076CT | TO-220 | C | $4.33 | $3.40 |
| LT1076CT#06 | TO-220 | C | $4.33 | $3.40 |
| LT1076CT#06PBF | TO-220 | C | $4.33 | $3.40 |
| LT1076CT#30PBF | TO-220 | C | $4.78 | $3.85 |
| LT1076CT#PBF | TO-220 | C | $4.33 | $3.40 |
| LT1076CT7 | TO-220 | C | $5.00 | $3.95 |
| LT1076CT7#06 | TO-220 | C | $5.00 | $3.95 |
| LT1076CT7#PBF | TO-220 | C | $5.00 | $3.95 |
| LT1076HVCR#PBF | DDPAK-7 | C | $9.42 | $7.45 |
| LT1076HVCR#TR | DDPAK-7 | C | $7.57 | |
| LT1076HVCR#TRPBF | DDPAK-7 | C | $7.57 | |
| LT1076HVCT | TO-220 | C | $7.58 | $6.00 |
| LT1076HVCT#06PBF | TO-220 | C | $7.58 | $6.00 |
| LT1076HVCT#PBF | TO-220 | C | $7.58 | $6.00 |
| LT1076HVCT7 | TO-220 | C | $8.75 | $6.90 |
| LT1076HVCT7#PBF | TO-220 | C | $8.75 | $6.90 |
| LT1076HVIR | DDPAK-7 | I | $10.95 | $9.05 |
| LT1076HVIR#PBF | DDPAK-7 | I | $10.95 | $9.05 |
| LT1076HVIR#TR | DDPAK-7 | I | $9.17 | |
| LT1076HVIR#TRPBF | DDPAK-7 | I | $9.17 | |
| LT1076HVIT | TO-220 | I | $8.92 | $7.35 |
| LT1076HVIT#06PBF | TO-220 | I | $8.92 | $7.35 |
| LT1076HVIT#PBF | TO-220 | I | $8.92 | $7.35 |
| LT1076IQ | DDPAK-5 | I | $5.80 | $4.75 |
| LT1076IQ#PBF | DDPAK-5 | I | $5.80 | $4.75 |
| LT1076IQ#TR | DDPAK-5 | I | $4.87 | |
| LT1076IQ#TRPBF | DDPAK-5 | I | $4.87 | |
| LT1076IR | DDPAK-7 | I | $6.30 | $5.15 |
| LT1076IR#PBF | DDPAK-7 | I | $6.30 | $5.15 |
| LT1076IR#TR | DDPAK-7 | I | $5.27 | |
| LT1076IR#TRPBF | DDPAK-7 | I | $5.27 | |
| LT1076IT | TO-220 | I | $5.92 | $4.85 |
| LT1076IT#06 | TO-220 | I | $5.92 | $4.85 |
| LT1076IT#06PBF | TO-220 | I | $5.92 | $4.85 |
| LT1076IT#PBF | TO-220 | I | $5.92 | $4.85 |
