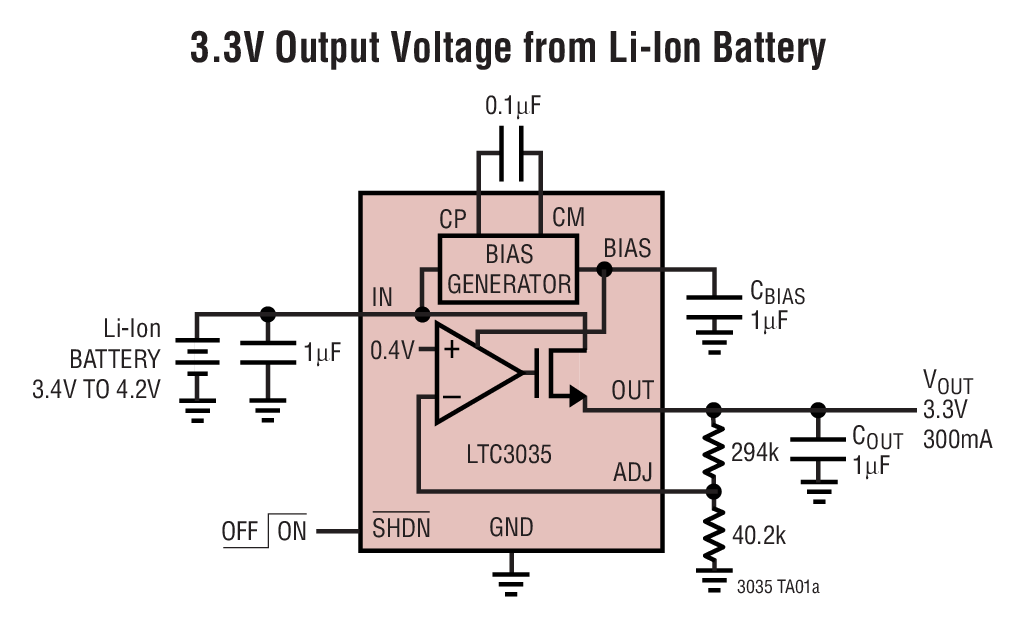

LTC3035典型应用图例一

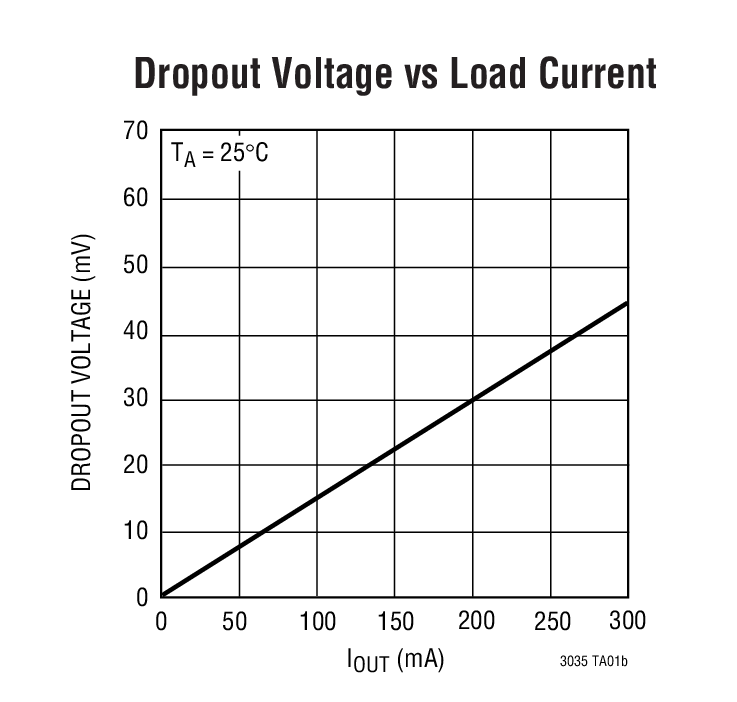

LTC3035典型应用图例二
LTC3035 - 封装图解:

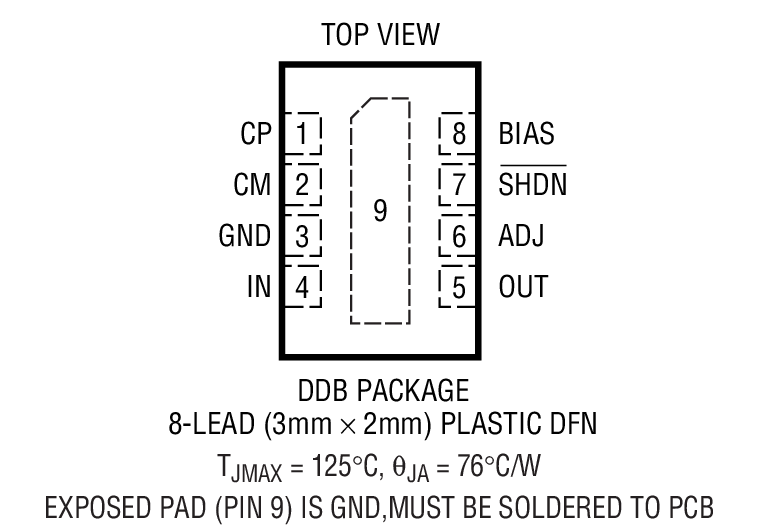

LTC3035封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3035介绍
LTC3035 - LTC3035是具有充电泵偏置发生器的 300mA VLDO 线性稳压器

LTC3035是Linear公司的一款正稳压器产品,LTC3035是具有充电泵偏置发生器的 300mA VLDO 线性稳压器,本站介绍了LTC3035的封装应用图解、特点和优点、功能等,并给出了与LTC3035相关的凌力尔特元器件型号供参考。

LTC3035 - 具有充电泵偏置发生器的 300mA VLDO 线性稳压器

LTC3035 - 具有充电泵偏置发生器的 300mA VLDO 线性稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3035 是一款微功率、VLDOTM (非常低压差) 线性稳压器,其可依靠低至 1.7V 的输入电压运作。该器件能够提供 300mA 的输出电流和一个仅 45mV 的典型压差电压。为可在低输入电压条件下工作,LTC3035 内置了一个充电泵发生器,其负责为内部 LDO 电路提供必要的偏置电压。输出电流直接来自输入电源以实现高效调节。充电泵偏置发生器的运作仅需一个 0.1μF 跨接电容器和一个 1μF 旁路电容器。低的 0.4V 内部基准电压允许将 LTC3035 的输出电压设置至比 LDO 中常用的输出电压低得多。输出电压采用两个纤巧型 SMD 电阻器来设置。LTC3035 的低静态电流使其成为电池供电型系统的理想选择。

该器件的其他特点包括高输出电压准确度、卓越的瞬态响应、可在采用最小 1μF 的超低 ESR 陶瓷电容器时保持稳定性、短路和热过载保护、输出电流限制和反向输出电流保护功能。LTC3035 采用纤巧的扁平 (3mm x 2mm x 0.75mm) 8 引脚 DFN 封装。

特点
  • 宽输入电压范围:1.7V 至 5.5V
  • 宽的可调输出电压范围:0.4V 至 3.6V
  • 内置充电泵可产生高压侧偏置
  • 非常低压差:45mV (在 300mA)
  • ±2% 电压准确度 (在整个温度、电源和负载范围内)
  • 快速瞬态恢复
  • 低工作电流:IIN = 100μA (典型值)
  • 低停机电流:IIN = 1μA (典型值)
  • 可在采用低至 1μF 的陶瓷电容器时保持稳定
  • 输出电流限制
  • 热过载保护
  • 反向输出电流保护
  • 采用 8 引脚 (3mm x 2mm) DFN 封装
  • 应用
  • 锂离子电池至 3.3V 低压差电源
  • 2 节 AA 电池至 1.8V 低压差电源
  • 低功率手持式设备
  • 低电压逻辑电源
  • DSP 电源
  • 蜂窝电话
  • 便携式电子设备
  • 手持式医疗仪器
  • 用于开关电源噪声抑制的后置稳压器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3035EDDB 3x2 DFN-8 E $1.92
    LTC3035EDDB#PBF 3x2 DFN-8 E $1.92
    LTC3035EDDB#TR 3x2 DFN-8 E $1.92 $1.35
    LTC3035EDDB#TRM 3x2 DFN-8 E $1.92 $1.37
    LTC3035EDDB#TRMPBF 3x2 DFN-8 E $1.92 $1.37
    LTC3035EDDB#TRPBF 3x2 DFN-8 E $1.92 $1.35
