LTC2645-10技术文档下载:
LTC2645-10技术文档产品手册下载
LTC2645-10 - 典型应用图例:

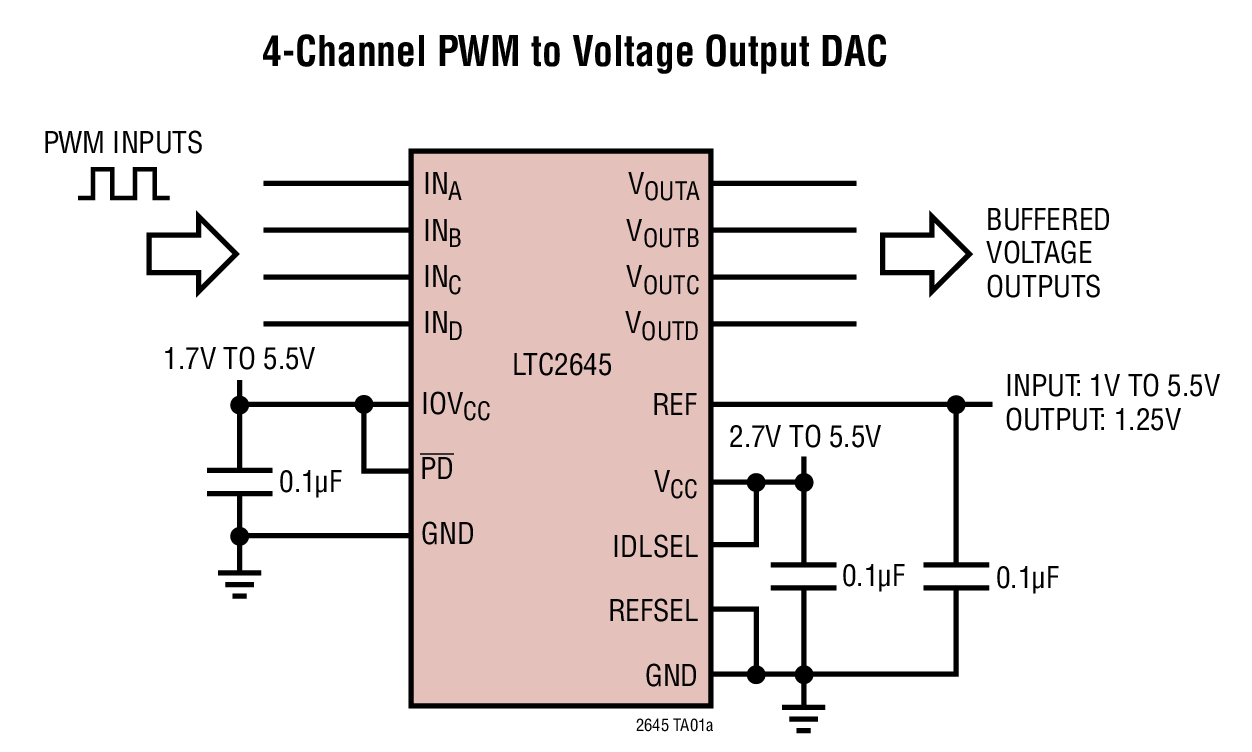

LTC2645-10典型应用图例一

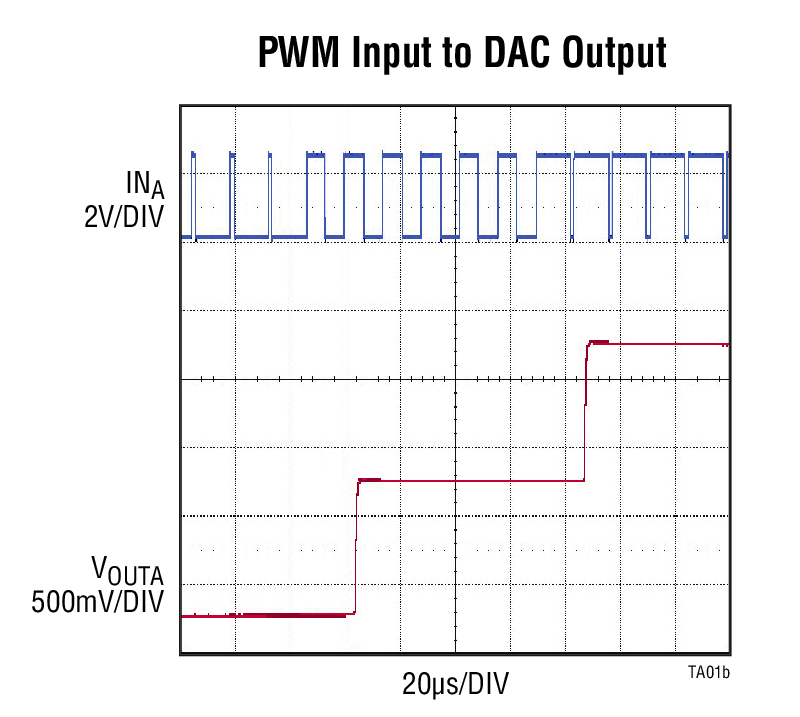

LTC2645-10典型应用图例二
LTC2645-10 - 封装图解:

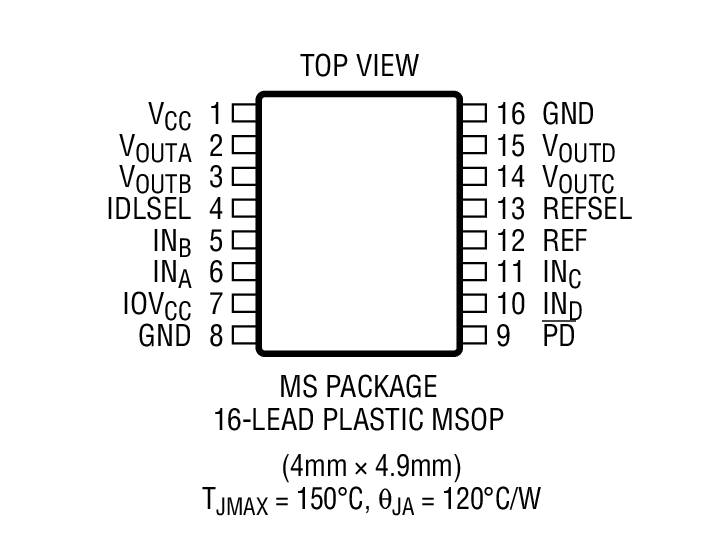

LTC2645-10封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2645-10介绍
LTC2645-10 - LTC2645-10是具 10ppm/oC 基准的四通道、12 / 10 / 8 位 PWM 至 VOUT DAC

LTC2645-10是Linear公司的一款电压输出 DAC产品,LTC2645-10是具 10ppm/oC 基准的四通道、12 / 10 / 8 位 PWM 至 VOUT DAC,本站介绍了LTC2645-10的封装应用图解、特点和优点、功能等,并给出了与LTC2645-10相关的凌力尔特元器件型号供参考。

LTC2645-10 - 具 10ppm/oC 基准的四通道、12 / 10 / 8 位 PWM 至 VOUT DAC

LTC2645 - 具 10ppm/oC 基准的四通道、12 / 10 / 8 位 PWM 至 VOUT DAC - Linear Technology(凌力尔特)

功能描述

LTC2645 是一个 4 通道 12 位、10 位和 8 位 PWM 至电压输出 DAC 系列,其具有一个集成型高准确度、低漂移、10ppm/°C 基准,内置于 16 引脚 MSOP 封装。这款器件具有轨至轨输出缓冲器,并保证具有单调特性。

LTC2645 可测量 PWM 输入信号和周期和脉冲宽度,并在每个对应的 PWM 输入上升沿之后更新电压输出 DAC。DAC 输出通常在 8μs 之内完成更新并稳定至 12 位准确度,并能供应和吸收高达 5mA (3V) 或 10mA (5V) 的电流,从而消除了电压纹波并可替代动作缓慢的模拟滤波器和缓冲放大器。

LTC2645 具有一个 2.5V 全标度输出,采用 10ppm/°C 内部基准。它可以采用一个外部基准来运作,该外部基准负责将全标度输出设定为与外部基准电压相等。当 PWM 输入保持不变超

过 60ms 时,每个 DAC 将进入一种引脚可选的空闲状态。该器件采用单 2.7V 至 5.5V 电源供电运作,并支持 1.71V 至 5.5V 的 PWM 输入电压。

特点
  • 无延迟 PWM 至电压转换
  • 电压输出可在 8μs 之内实现更新和稳定
  • 100kHz 至 30Hz PWM 输入频率
  • ±2.5LSB 最大 INL;±1LSB 最大 DNL (LTC2645-12)
  • 保证具有单调性
  • 引脚可选的内部或外部基准
  • 2.7V 至 5.5V 电源范围
  • 1.71V 至 5.5V 输入电压范围
  • 低功率:4mA (在 3V),<1μA (断电时)
  • 保证工作温度范围:–40°C 至 125°C
  • 16 引脚 MSOP 封装
  • 应用
  • 数字校准
  • 修整和调节
  • 电平设定
  • 过程控制和工业自动化
  • 仪表
  • 汽车
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2645CMS-L10#PBF MS-16 C $4.64 $3.25
    LTC2645CMS-L10#TRPBF MS-16 C $4.70 $3.31
    LTC2645CMS-L12#PBF MS-16 C $5.64 $3.95
    LTC2645CMS-L12#TRPBF MS-16 C $5.70 $4.01
    LTC2645CMS-L8#PBF MS-16 C $3.64 $2.55
    LTC2645CMS-L8#TRPBF MS-16 C $3.70 $2.61
    LTC2645HMS-L10#PBF MS-16 H $5.24 $3.67
    LTC2645HMS-L10#TRPBF MS-16 H $5.30 $3.73
    LTC2645HMS-L12#PBF MS-16 H $6.37 $4.46
    LTC2645HMS-L12#TRPBF MS-16 H $6.43 $4.52
    LTC2645HMS-L8#PBF MS-16 H $4.11 $2.88
    LTC2645HMS-L8#TRPBF MS-16 H $4.17 $2.94
    LTC2645IMS-L10#PBF MS-16 I $4.88 $3.41
    LTC2645IMS-L10#TRPBF MS-16 I $4.94 $3.47
    LTC2645IMS-L12#PBF MS-16 I $5.93 $4.15
    LTC2645IMS-L12#TRPBF MS-16 I $5.99 $4.21
    LTC2645IMS-L8#PBF MS-16 I $3.83 $2.68
    LTC2645IMS-L8#TRPBF MS-16 I $3.89 $2.74
