功能描述

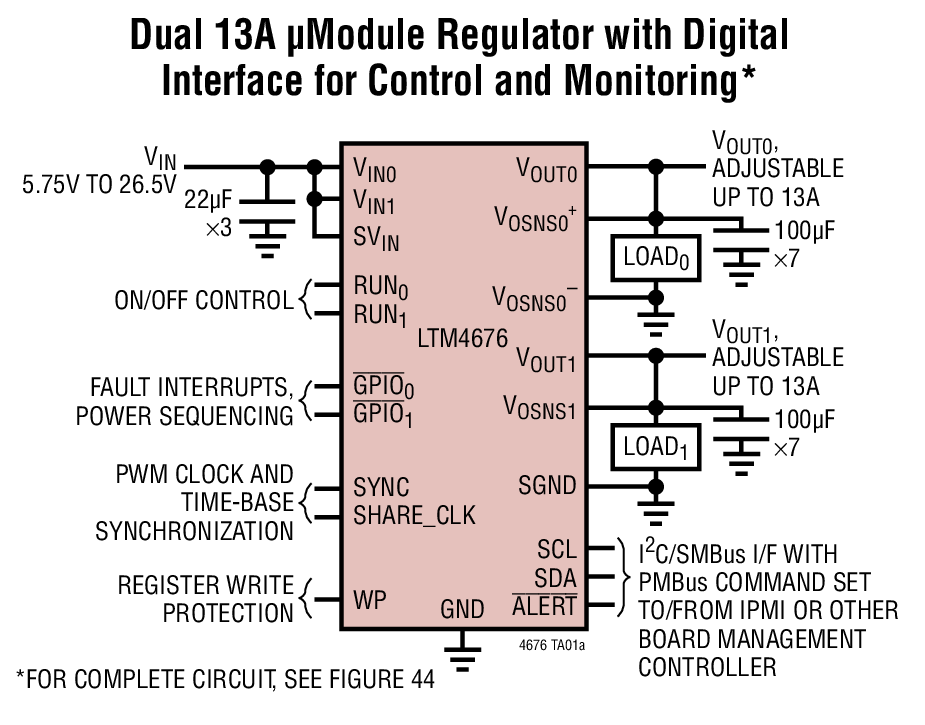

LTM4676 是一款双通道 13A 或单通道 26A 降压型 μModule (微型模块) DC/DC 稳压器，其具有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监控功能。LTM4676 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4676 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流和电压、输出功率、温度、正常运行时间和峰值是可读的。不需要 EEPROM 存储内容的定制配置。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlayTM GUI 和 DC1613 USB 至 PMBus 转换器和演示套件。

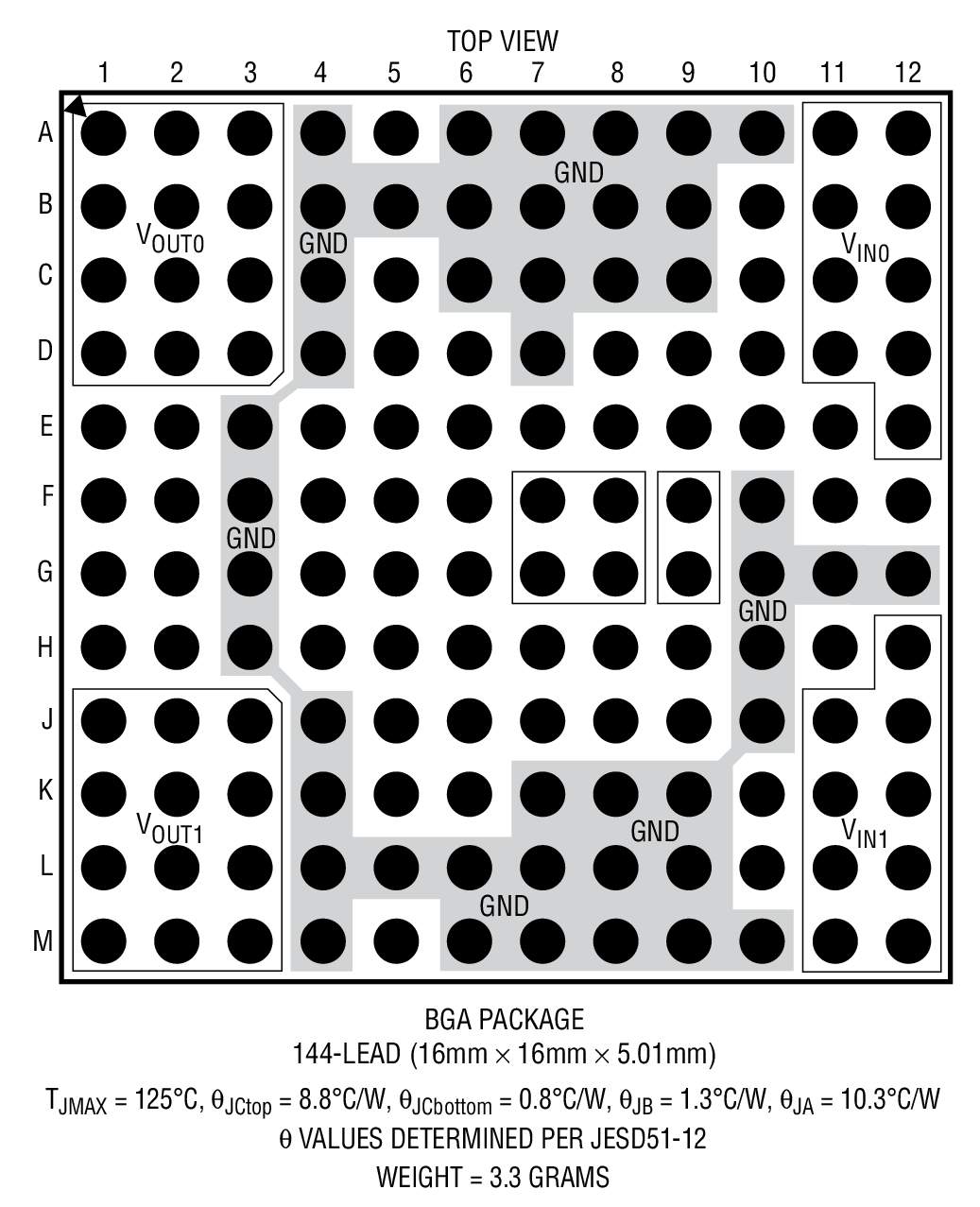

LTM4676 采用 16mm x 16mm x 5.01mm BGA 封装，并符合 SnPb或 RoHS 标准的引脚涂层。

特点

双通道、快速、模拟环路具数字接口以用于控制和监视

宽输入电压范围：4.5V 至 26.5V

输出电压范围：0.5V 至 5.4V (在 VOUT0 上为 4V)

在整个温度范围内具有 ±1% 的最大 DC 输出误差

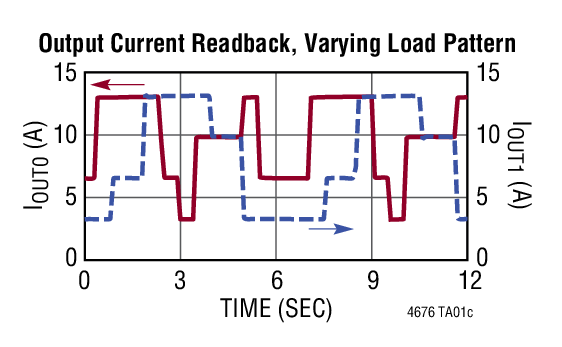

在 10A 负载条件下具有 ±2.5% 的电流回读准确度

符合 400kHz PMBus 标准的 I2C 串行接口

集成型 16 位 ΔΣ ADC

恒定频率电流模式控制

可对多个模块进行并联和均流

16 个从地址；电源轨 / 全局寻址
