当前位置:Linear公司 > > 凌力尔特芯片 >> LTC6990
LTC6990技术文档下载:
LTC6990技术文档产品手册下载
LTC6990 - 典型应用图例:

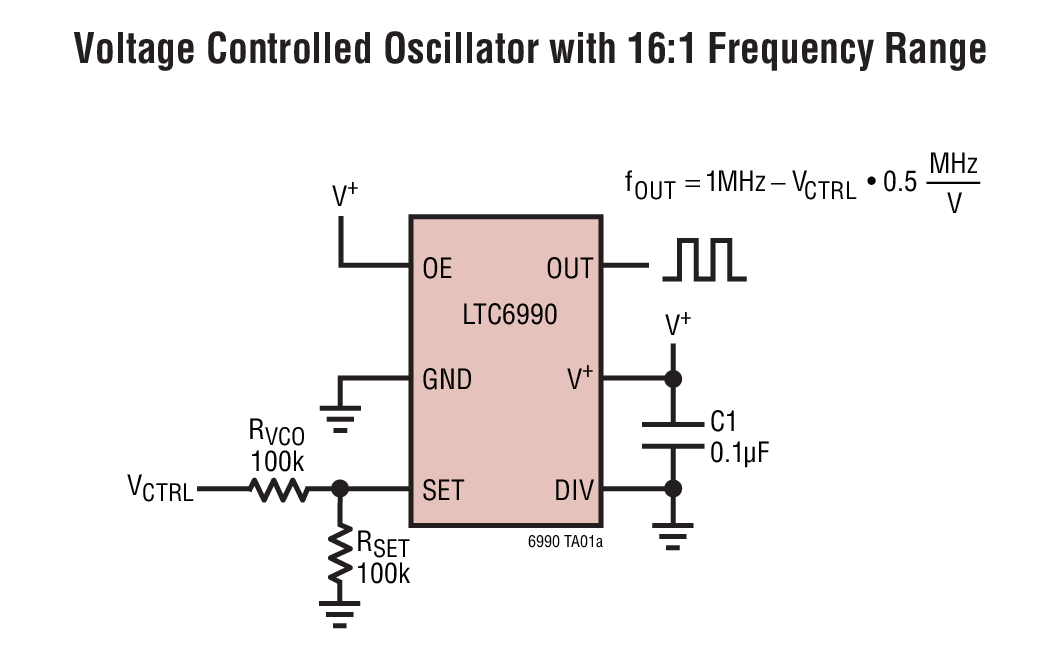

LTC6990典型应用图例一
LTC6990典型应用图例二
LTC6990 - 封装图解:

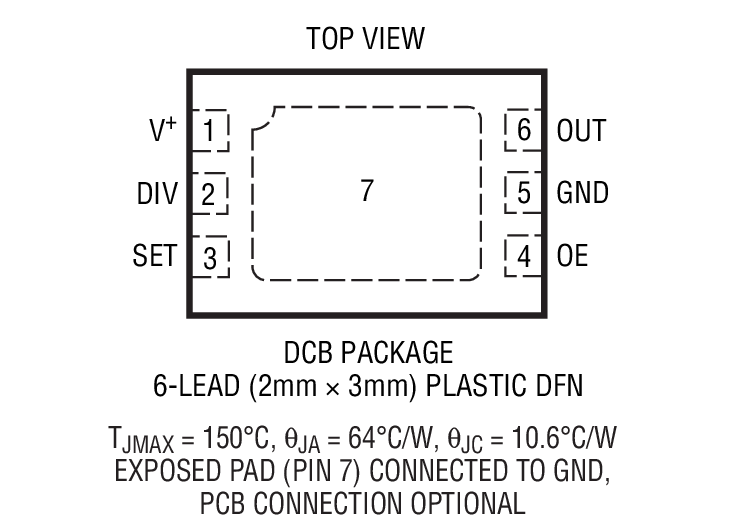

LTC6990封装图解一

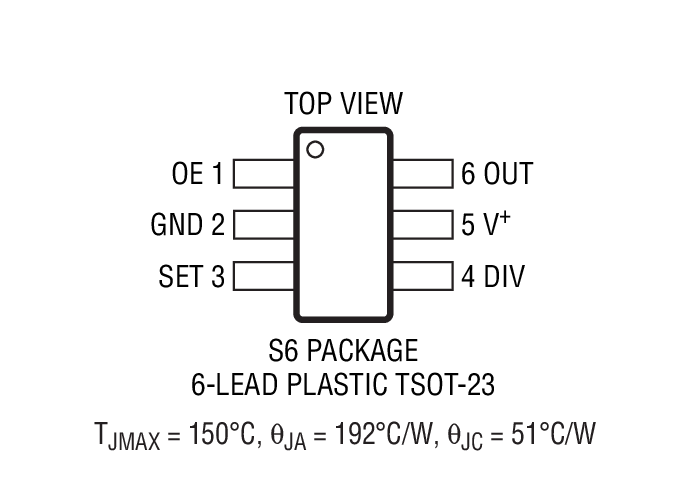

LTC6990封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6990介绍
LTC6990 - LTC6990是TimerBlox:电压控制型硅振荡器

LTC6990是Linear公司的一款硅振荡器产品,LTC6990是TimerBlox:电压控制型硅振荡器,本站介绍了LTC6990的封装应用图解、特点和优点、功能等,并给出了与LTC6990相关的凌力尔特元器件型号供参考。

LTC6990 - TimerBlox:电压控制型硅振荡器

LTC6990 - TimerBlox:电压控制型硅振荡器 - Linear Technology(凌力尔特)

功能描述

LTC6990 是一款精准的硅振荡器,具有一个 488Hz 至 2MHz 的可编程频率范围。该器件可用作一个固定频率或电压控制型振荡器 (VCO)。LTC6990 隶属于 TimerBlox 通用型硅定时器件系列。

单个电阻器 RSET 负责设置 LTC6990 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至从 1 至 128 的 8 个设定值)。


或者,也可以在 SET 输入端上布设第二个电阻器来提供输出频率的线性电压控制,而且该电阻器可用于频率调制。通过两个电阻器的适当选择,就能够配置一个窄或宽的 VCO 调谐范围。

LTC6990 内置一个与主振荡器频率同步的使能功能电路,以确保干净、无干扰的输出脉冲。停用的输出可被配置为高阻抗或强制低电平。

有关 LTC6990 的简易配置,请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。

特点
  • 固定频率或电压控制型操作 — 固定:单个电阻器负责设置频率 (最大误差 < 1.5%) — VCO:两个电阻器负责设定 VCO 中心频率和调谐范围
  • 频率范围:488Hz 至 2MHz
  • 2.25V 至 5.5V 单电源操作
  • 72μA 电源电流 (在 100kHz)
  • 500μs 启动时间
  • VCO 带宽 > 300kHz (在 1MHz)
  • CMOS 逻辑输出可供应 / 吸收 20mA
  • 50% 占空比方波输出
  • 输出使能 (当停用时可以选择低或高阻抗状态)
  • -55ºC 至 125ºC 工作温度范围
  • 采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装
  • 应用
  • 低成本精准可编程振荡器
  • 压控振荡器
  • 高振动、高加速度环境
  • 替代固定频率晶体和陶瓷振荡器
  • 便携式和电池供电型设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6990CDCB#PBF 2x3 DFN-6 C $2.16
    LTC6990CDCB#TRMPBF 2x3 DFN-6 C $2.16 $1.60
    LTC6990CDCB#TRPBF 2x3 DFN-6 C $2.16 $1.55
    LTC6990CS6#PBF SOT-23 C $2.16
    LTC6990CS6#TRMPBF SOT-23 C $2.16 $1.60
    LTC6990CS6#TRPBF SOT-23 C $2.16 $1.55
    LTC6990HDCB#PBF 2x3 DFN-6 H $3.02
    LTC6990HDCB#TRMPBF 2x3 DFN-6 H $3.02 $2.22
    LTC6990HDCB#TRPBF 2x3 DFN-6 H $3.02 $2.17
    LTC6990HS6#PBF SOT-23 H $3.02
    LTC6990HS6#TRMPBF SOT-23 H $3.02 $2.22
    LTC6990HS6#TRPBF SOT-23 H $3.02 $2.17
    LTC6990IDCB#PBF 2x3 DFN-6 I $2.48
    LTC6990IDCB#TRMPBF 2x3 DFN-6 I $2.48 $1.83
    LTC6990IDCB#TRPBF 2x3 DFN-6 I $2.48 $1.78
    LTC6990IS6#PBF SOT-23 I $2.48
    LTC6990IS6#TRMPBF SOT-23 I $2.48 $1.83
    LTC6990IS6#TRPBF SOT-23 I $2.48 $1.78
    LTC6990MPS6#PBF SOT-23 MP $6.48
    LTC6990MPS6#TRMPBF SOT-23 MP $6.48 $4.70
    LTC6990MPS6#TRPBF SOT-23 MP $6.48 $4.65
