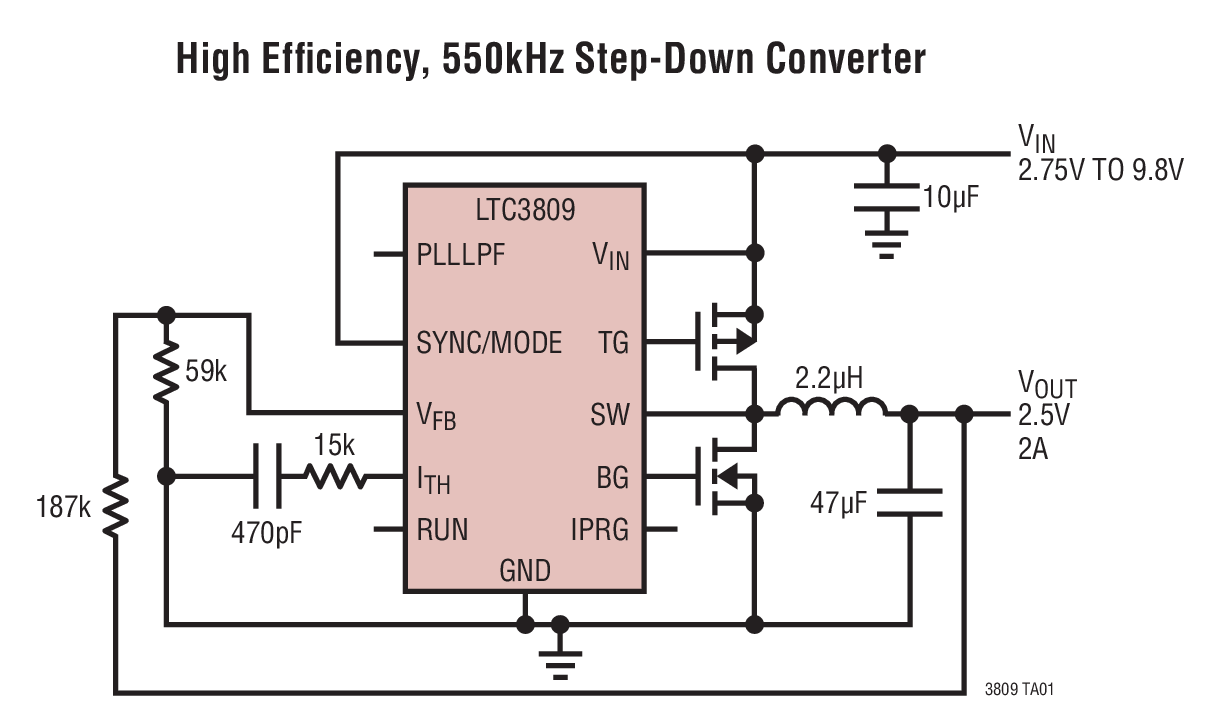

LTC3809典型应用图例一

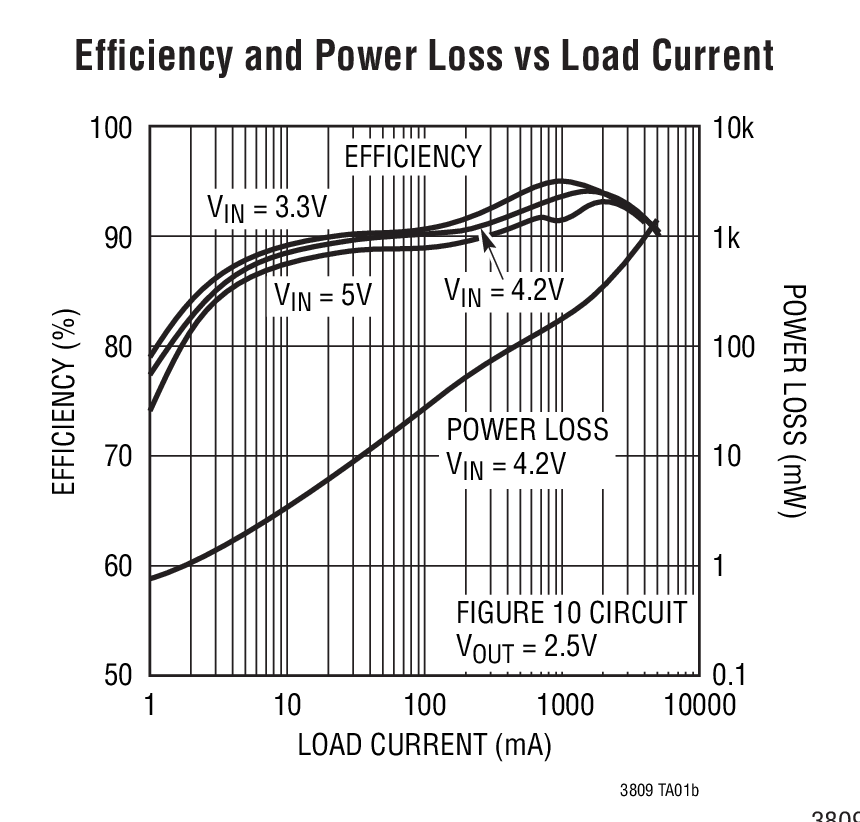

LTC3809典型应用图例二
LTC3809 - 封装图解:

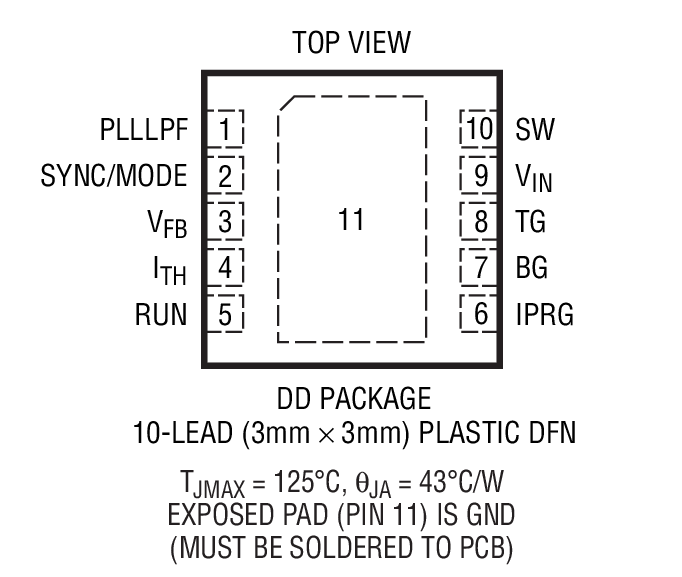

LTC3809封装图解一

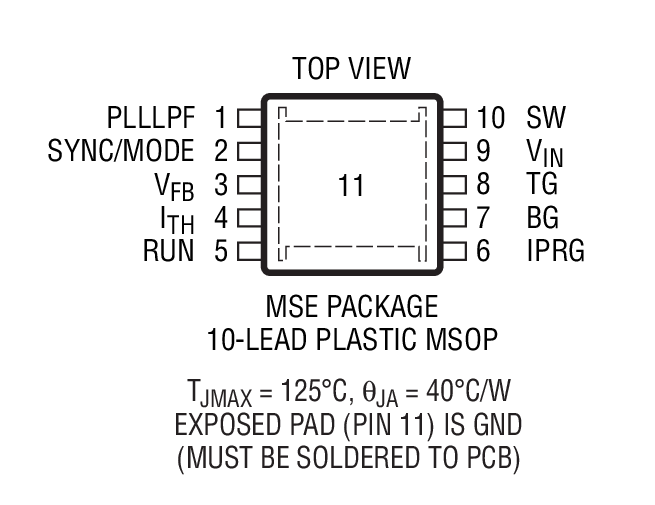

LTC3809封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3809介绍
LTC3809 - LTC3809是No Rsense、低 EMI、同步 DC/DC 控制器

LTC3809是Linear公司的一款外部开关电源控制器产品,LTC3809是No Rsense、低 EMI、同步 DC/DC 控制器,本站介绍了LTC3809的封装应用图解、特点和优点、功能等,并给出了与LTC3809相关的凌力尔特元器件型号供参考。

LTC3809 - No Rsense、低 EMI、同步 DC/DC 控制器

LTC3809 - No Rsense、低 EMI、同步 DC/DC 控制器 - Linear Technology(凌力尔特)

功能描述

LTC3809 是一款同步降压型开关稳压控制器,可利用极少的外部元件来驱动外部互补型功率 MOSFET。由于采用了恒定频率电流模式架构和 MOSFET VDS 检测,因而免除了增设一个电流检测电阻器的需要,并改善了效率。

对于那些对噪声敏感的应用,可以在外部对 LTC3809 进行同步 (同步范围从 250kHz至 750kHz)。在同步期间或当 SYNC/MODE 引脚被拉至低电平时,突发模式操作被禁用,旨在降低噪声和 RF 干扰。为了进一步地降低 EMI,LTC3809 还运用了一种新颖的扩频调频方法。

突发模式操作在轻负载条件下提供了高效率。100% 占空比提供了低压差操作,从而延长了电池供电型系统的工作时间。

开关频率可以被设置为高达 750kHz,因而允许使用小的表面贴装型电感器和电容器。

LTC3809 采用占板面积小巧的耐热性能增强型 DFN 和 10 引脚 MSOP 封装。

特点
  • 无需电流检测电阻器
  • 可选的扩频调频用于实现低噪声操作
  • 旨在实现卓越的电压和负载瞬态响应的恒定频率电流模式操作
  • 用于频率锁定或调节的真正 PLL (频率范围:250kHz 至 750kHz)
  • 宽 VIN 范围:2.75V 至 9.8V
  • 宽 VOUT 范围:0.6V 至 VIN
  • 0.6V ±1.5% 基准
  • 低压差操作:100% 占空比
  • 可选的突发模式 (Burst Mode)/脉冲跳跃/强制连续操作
  • 辅助绕组调节
  • 具内部软起动电路
  • 具输出过压保护功能
  • 微功率停机模式:IQ = 9μA
  • 采用纤巧的耐热性能增强型无引线 (3mm x 3mm) DFN 和 10 引脚 MSOP 封装
  • 应用
  • 单节或两节锂离子电池供电型设备
  • 便携式仪器
  • 分布式 DC 电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3809EDD 3x3 DFN-10 E $3.57 $2.50
    LTC3809EDD#PBF 3x3 DFN-10 E $3.57 $2.50
    LTC3809EDD#TR 3x3 DFN-10 E $2.60
    LTC3809EDD#TRPBF 3x3 DFN-10 E $2.60
    LTC3809EMSE MS-10E E $3.57 $2.50
    LTC3809EMSE#PBF MS-10E E $3.57 $2.50
    LTC3809EMSE#TR MS-10E E $2.56
    LTC3809EMSE#TRPBF MS-10E E $2.56
