当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC6995-1
LTC6995-1技术文档下载：
LTC6995-1技术文档产品手册下载
LTC6995-1 - 典型应用图例：

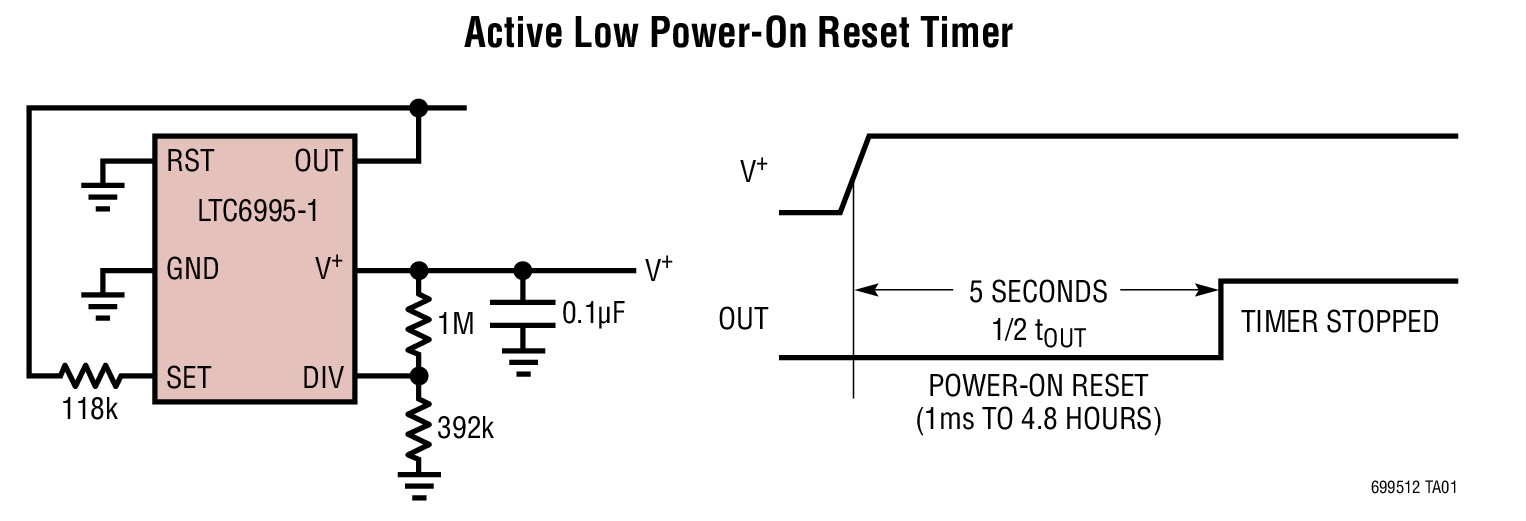

LTC6995-1典型应用图例一
LTC6995-1 - 封装图解：

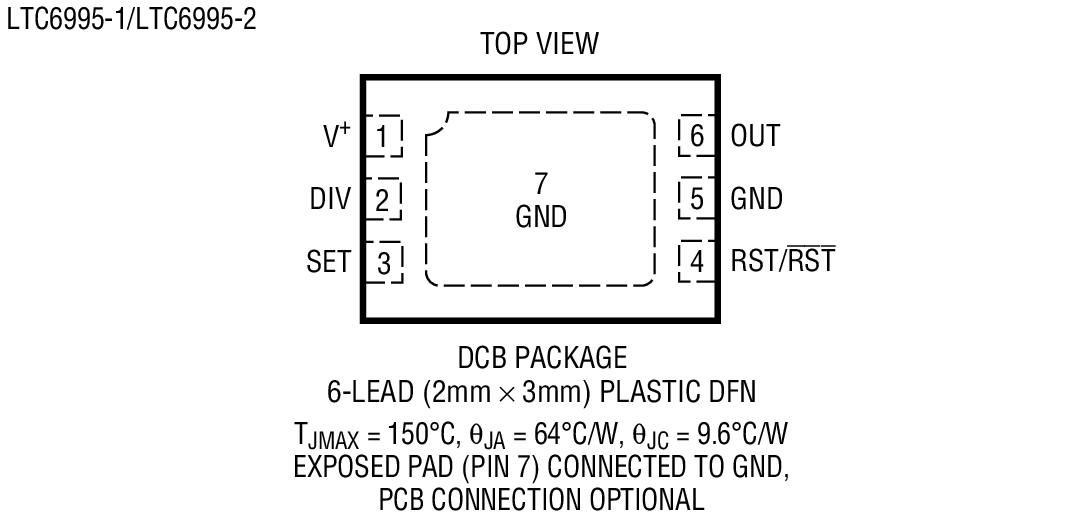

LTC6995-1封装图解一

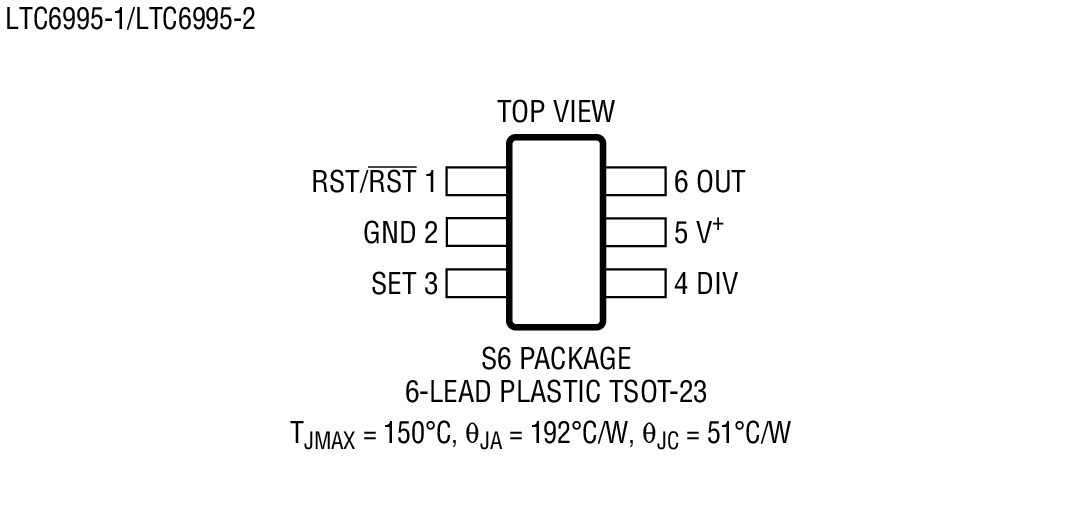

LTC6995-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6995-1介绍

LTC6995-1 - LTC6995-1是TimerBlox：长时间定时器、低频振荡器

LTC6995-1是LINEAR凌力尔特公司的一款硅振荡器产品，LTC6995-1是LTC6995-1是TimerBlox：长时间定时器、低频振荡器，本站介绍了LTC6995-1的封装应用图解、特点和优点、功能等，并给出了与LTC6995-1相关的LINEAR元器件型号供参考。

LTC6995-1 - LTC6995-1是TimerBlox：长时间定时器、低频振荡器 - 硅振荡器 - 航天和严酷环境 - 凌力尔特

LTC6995-1 - TimerBlox：长时间定时器、低频振荡器

LTC6995-1 / LTC6995-2 - TimerBlox：长时间定时器、低频振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6995 是一款硅振荡器，具有一个 1.024ms 至 9.54 小时 (29.1μHz 至 977Hz) 的可编程周期范围，专供长持续时间定时过程之用。LTC6995 隶属于 TimerBlox 通用型硅定时器件系列。

单个电阻器 RSET 负责设置 LTC6995 的内部主振荡器频率。输出时钟周期由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至从 1 至 221 范围内的 8 个设定值)。

当振荡时，LTC6995 产生一个 50% 占空比的方波输出。该器件提供了一种复位功能，用以停止主振荡器并清零内部分频器。取消复位将启动一个完整的输出时钟周期，这适用于可编程上电复位和看门狗定时器应用。

LTC6995 具有两种复位功能版本。对于 LTC6995-1 复位输入为高电平有效，而对于 LTC6995-2 复位输入则为低电平有效。对于这两种器件版本，输出的极性在复位时都是可选的。

特点
  • 周期范围：1ms 至 9.5 小时
  • 利用上电或复位输入实现定时复位
  • 利用 1~3 个电阻器进行配置
  • 最大频率误差 <1.5%
  • 可编程输出极性
  • 2.25V 至 5.5V 单电源操作
  • 55μA 至 80μA 电源电流 (2ms 至 9.5 小时时钟周期)
  • 500μs 启动时间
  • CMOS 输出驱动器可供应 / 吸收 20mA 电流
  • -55°C 至 125°C 工作温度范围
  • 可提供扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装
    • 应用
  • 上电复位定时器
  • 长时间单触发
  • “心跳” 定时器
  • 看门狗定时器
  • 周期性 “唤醒” 呼叫
  • 高振动、高加速度环境
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6995CDCB-1#PBF 2x3 DFN-6 C $1.88
    LTC6995CDCB-1#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6995CDCB-1#TRPBF 2x3 DFN-6 C $1.35
    LTC6995CDCB-2#PBF 2x3 DFN-6 C $1.88
    LTC6995CDCB-2#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6995CDCB-2#TRPBF 2x3 DFN-6 C $1.35
    LTC6995CS6-1#PBF SOT-23 C $1.88
    LTC6995CS6-1#TRMPBF SOT-23 C $1.88 $1.40
    LTC6995CS6-1#TRPBF SOT-23 C $1.35
    LTC6995CS6-2#PBF SOT-23 C $1.88
    LTC6995CS6-2#TRMPBF SOT-23 C $1.88 $1.40
    LTC6995CS6-2#TRPBF SOT-23 C $1.35
    LTC6995HDCB-1#PBF 2x3 DFN-6 H $2.63
    LTC6995HDCB-1#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6995HDCB-1#TRPBF 2x3 DFN-6 H $1.89
    LTC6995HDCB-2#PBF 2x3 DFN-6 H $2.63
    LTC6995HDCB-2#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6995HDCB-2#TRPBF 2x3 DFN-6 H $1.89
    LTC6995HS6-1#PBF SOT-23 H $2.63
    LTC6995HS6-1#TRMPBF SOT-23 H $2.63 $1.94
    LTC6995HS6-1#TRPBF SOT-23 H $1.89
    LTC6995HS6-2#PBF SOT-23 H $2.63
    LTC6995HS6-2#TRMPBF SOT-23 H $2.63 $1.94
    LTC6995HS6-2#TRPBF SOT-23 H $1.89
    LTC6995IDCB-1#PBF 2x3 DFN-6 I $2.16
    LTC6995IDCB-1#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6995IDCB-1#TRPBF 2x3 DFN-6 I $1.55
    LTC6995IDCB-2#PBF 2x3 DFN-6 I $2.16
    LTC6995IDCB-2#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6995IDCB-2#TRPBF 2x3 DFN-6 I $1.55
    LTC6995IS6-1#PBF SOT-23 I $2.16
    LTC6995IS6-1#TRMPBF SOT-23 I $2.16 $1.60
    LTC6995IS6-1#TRPBF SOT-23 I $1.55
    LTC6995IS6-2#PBF SOT-23 I $2.16
    LTC6995IS6-2#TRMPBF SOT-23 I $2.16 $1.60
    LTC6995IS6-2#TRPBF SOT-23 I $1.55
    LTC6995MPS6-1#PBF SOT-23 MP $5.64
    LTC6995MPS6-1#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6995MPS6-1#TRPBF SOT-23 MP $4.05
    LTC6995MPS6-2#PBF SOT-23 MP $5.64
    LTC6995MPS6-2#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6995MPS6-2#TRPBF SOT-23 MP $4.05
