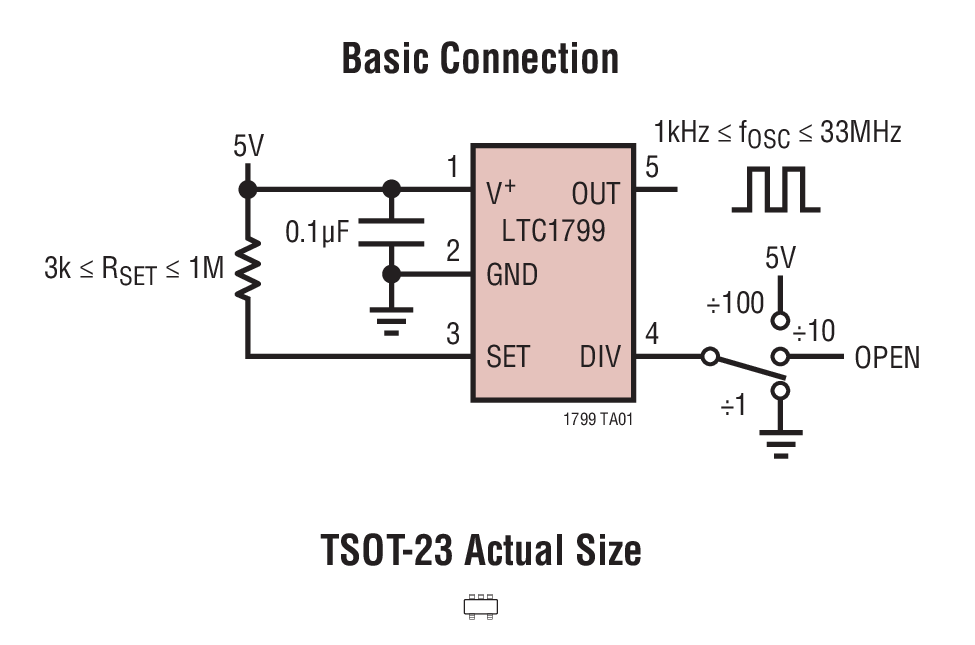

LTC1799典型应用图例一

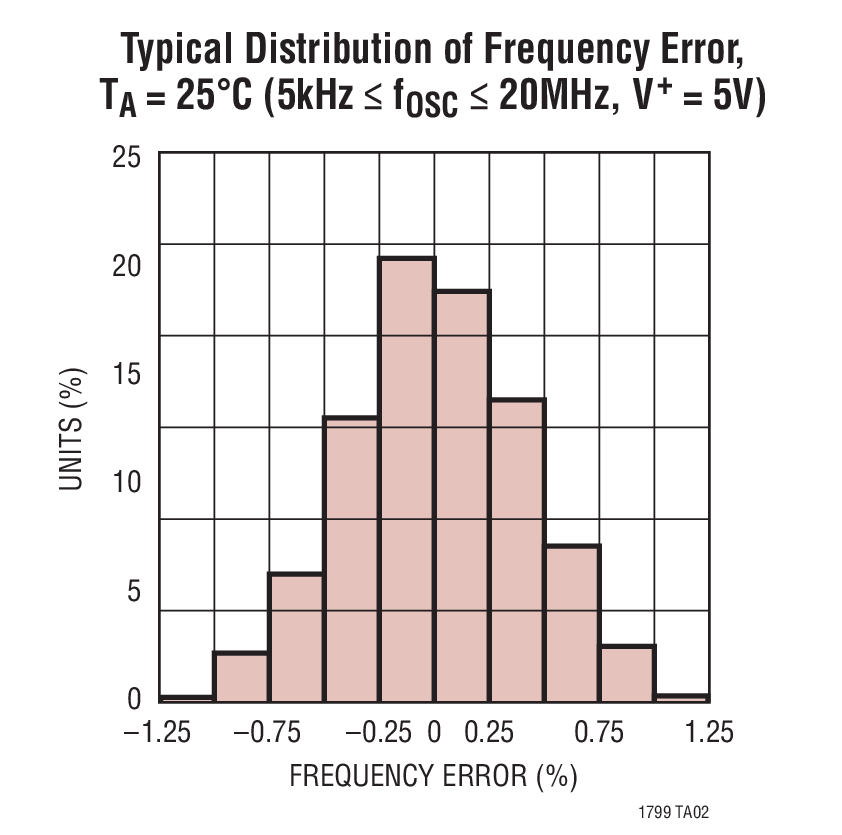

LTC1799典型应用图例二
LTC1799封装图解

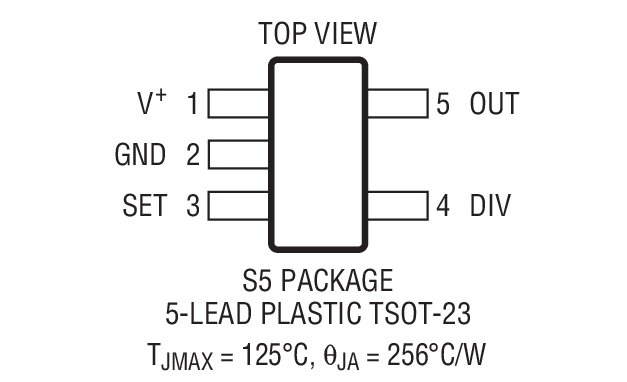

LTC1799封装图解一
LTC1799是采用电阻器设定 1kHz 至 33MHz 频率的 SOT-23 封装振荡器

LTC1799 - 采用电阻器设定 1kHz 至 33MHz 频率的 SOT-23 封装振荡器

LTC1799 - 采用电阻器设定 1kHz 至 33MHz 频率的 SOT-23 封装振荡器 - Linear Technology(凌力尔特)

功能描述

LTC1799 是一款精准型振荡器,它易于使用,而且占用的 PC 板级空间非常之小。振荡器频率由单个外部电阻器 (RSET) 来设置。LTC1799 专为高准确度操作 (≤1.5% 频率误差) 而设计,且无需使用外部修整元件。

LTC1799 采用 2.7V 至 5.5V 单工作电源,并提供了一个轨至轨、50% 占空比方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。频率设定电阻器的阻值可在 3kΩ 至 1MΩ 的范围内变化,以选择一个处于 100kHz 至 33MHz 之间的主振荡器频率 (5V 电源)。三态 DIV 输入负责决定在驱动输出之前对主时钟进行 1、10或 100 分频,因而提供了横跨 1kHz 至 33MHz 的 3 个频率范围 (5V 电源)。LTC1799 内置一个专有的反馈环路 (用于对 RSET 和频率之间的关系进行线性化处理),从而免除了增设频率计算表的需要。可以采用下面给出的简单公式轻松地设置振荡器频率:

特点
  • 由一个外部电阻器来设定频率
  • 快速启动时间:<1ms
  • 1kHz 至 33MHz频率范围
  • 频率误差 ≤ 1.5%,5kHz 至 20MHz (TA = 25°C)
  • 频率误差 ≤ 2%,5kHz 至 20MHz (TA = 0°C 至 70°C)
  • ±40ppm/°C 温度稳定性
  • 0.05%/V 电源稳定性
  • 50%±1% 占空比 (1kHz 至 2MHz)
  • 50%±5% 占空比 (2MHz 至 20MHz)
  • 1mA 典型电源电流
  • 100Ω CMOS 输出驱动器
  • 采用 2.7V 至 5.5V 单电源运作
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装
  • 应用
  • 低成本的精准振荡器
  • 充电泵驱动器
  • 开关电源时钟基准
  • 定时开关电容滤波器
  • 固定晶体振荡器的替代方案
  • 陶瓷振荡器的替代方案
  • Econ 振荡器的小占板面积替代方案
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1799CS5 SOT-23 C $2.65
    LTC1799CS5#PBF SOT-23 C $2.65
    LTC1799CS5#TR SOT-23 C $2.65 $1.55
    LTC1799CS5#TRM SOT-23 C $2.65 $1.57
    LTC1799CS5#TRMPBF SOT-23 C $2.65 $1.57
    LTC1799CS5#TRPBF SOT-23 C $2.65 $1.55
    LTC1799HS5 SOT-23 H $3.90
    LTC1799HS5#PBF SOT-23 H $3.90
    LTC1799HS5#TR SOT-23 H $3.90 $1.99
    LTC1799HS5#TRM SOT-23 H $3.90 $2.01
    LTC1799HS5#TRMPBF SOT-23 H $3.90 $2.01
    LTC1799HS5#TRPBF SOT-23 H $3.90 $1.99
    LTC1799IS5 SOT-23 I $3.57
    LTC1799IS5#PBF SOT-23 I $3.57
    LTC1799IS5#TR SOT-23 I $3.57 $1.81
    LTC1799IS5#TRM SOT-23 I $3.57 $1.83
    LTC1799IS5#TRMPBF SOT-23 I $3.57 $1.83
    LTC1799IS5#TRPBF SOT-23 I $3.57 $1.81
