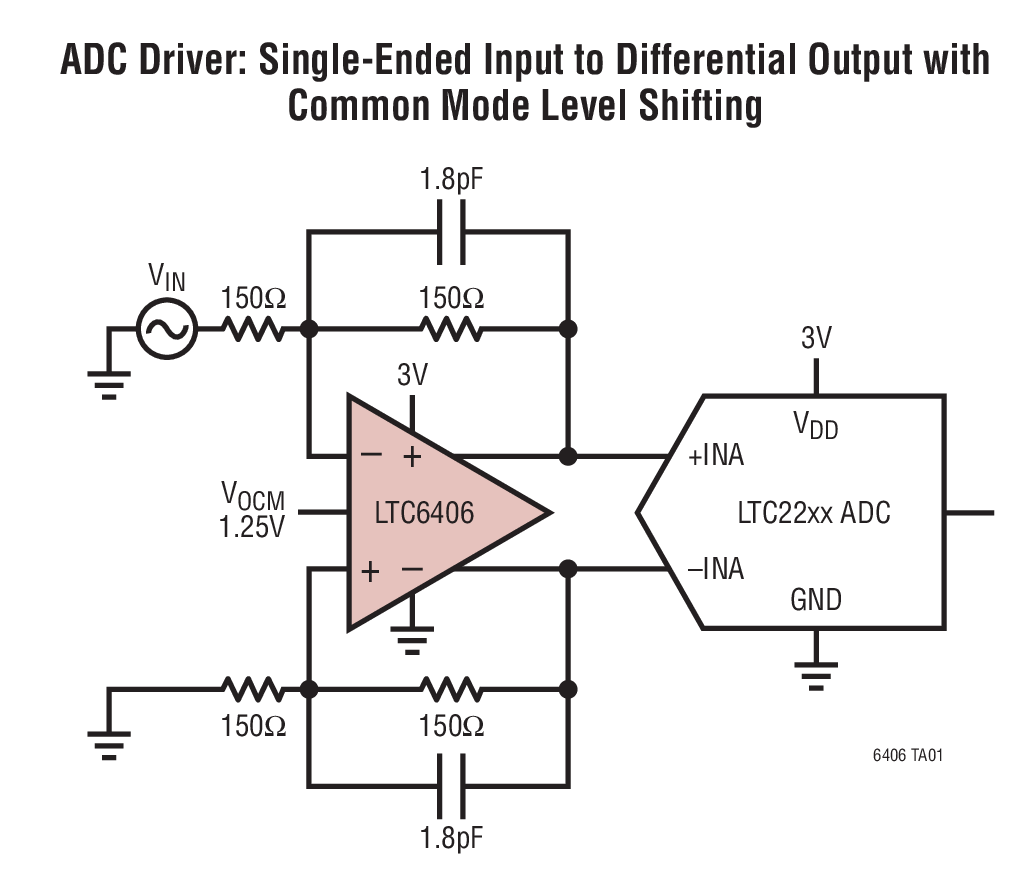

LTC6406典型应用图例一

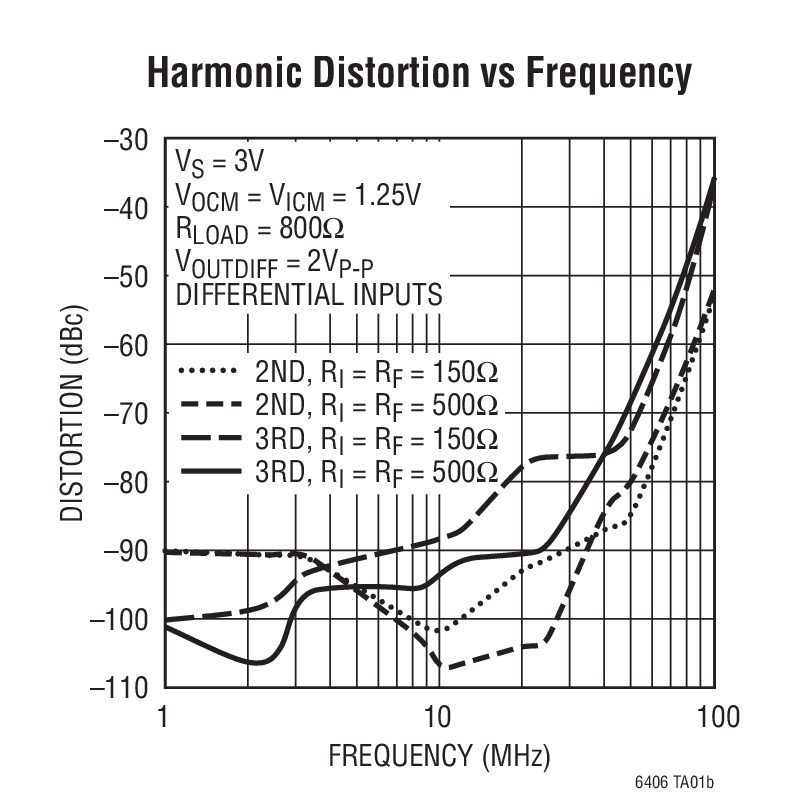

LTC6406典型应用图例二
LTC6406 - 封装图解：

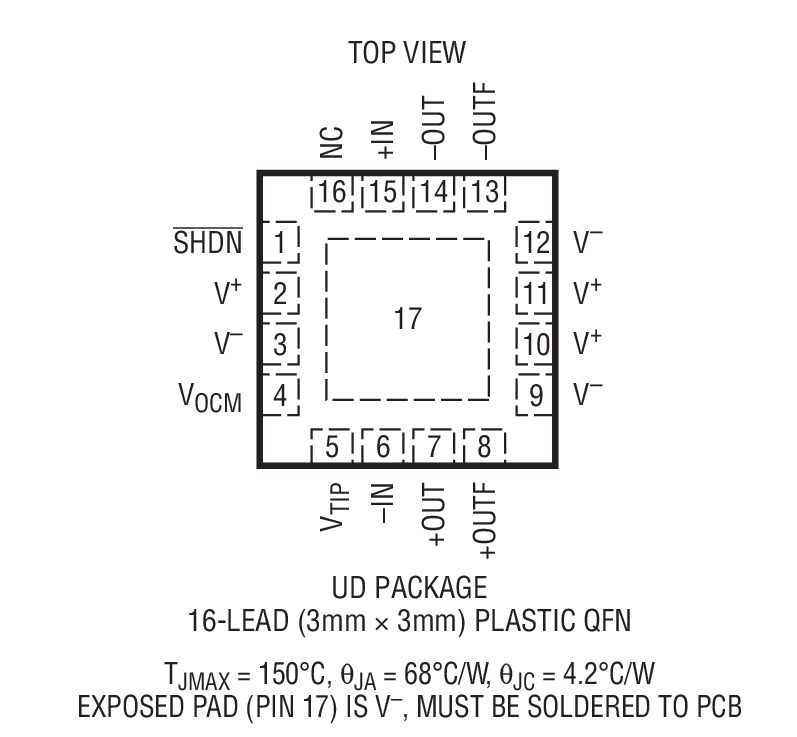

LTC6406封装图解一

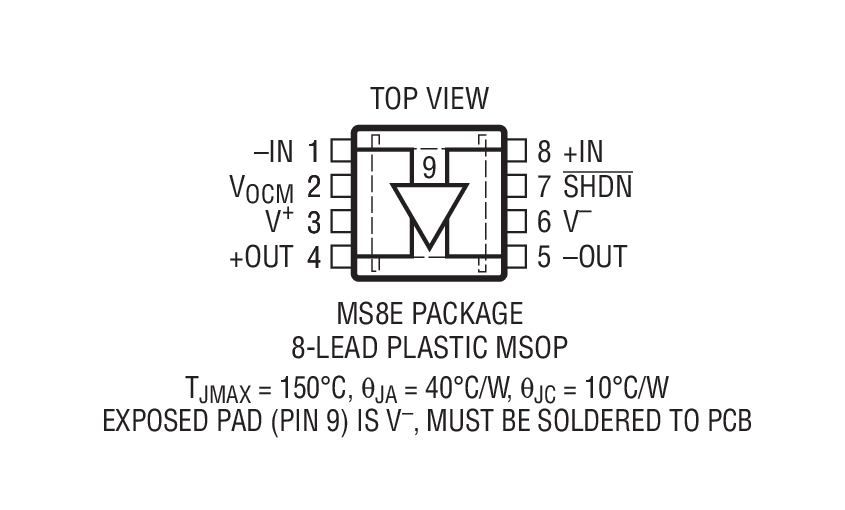

LTC6406封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6406介绍

LTC6406 - LTC6406是3GHz、低噪声、轨至轨输入差分放大器/驱动器

LTC6406是LINEAR凌力尔特公司的一款高速放大器产品，LTC6406是LTC6406是3GHz、低噪声、轨至轨输入差分放大器/驱动器，本站介绍了LTC6406的封装应用图解、特点和优点、功能等，并给出了与LTC6406相关的LINEAR元器件型号供参考。

LTC6406 - LTC6406是3GHz、低噪声、轨至轨输入差分放大器/驱动器 - 高速放大器 - RF和无线 - 凌力尔特

LTC6406 - 3GHz、低噪声、轨至轨输入差分放大器/驱动器

LTC6406 - 3GHz、低噪声、轨至轨输入差分放大器/驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6406 是一款非常低噪声、低失真、全差分输入/输出放大器，专为3V、单电源操作而优化。LTC6406 的输入共模范围为轨至轨，而输出共模电压则可通过在 VOCM 引脚上施加一个电压来独立地进行调节。这使得 LTC6406 非常适合于对具有一个宽共模范围的信号进行电平移位，以驱动 12 位至 16 位单电源、差分输入 ADC。

对于 50MHz 输入信号，一个 3GHz 的增益带宽乘积将产生70dB 的线性度。LTC6406 具有单位增益稳定性，且闭环带宽从 DC 延伸至 800MHz。输出电压摆幅从接近地电位至2V，以与多种 ADC 转换器输入要求相兼容。LTC6406 仅吸收 18mA 电流，并具有一种硬件停机功能，该功能可把电流消耗降至 300μA。

LTC6406 采用紧凑型 3mm x 3mm 16 引脚无引线 QFN 封装以及 8 引线 MSOP 封装。工作温度范围为 -40ºC 至 85ºC。

特点
  • 低噪声：1.6nV/√Hz RTI
  • 低功率：18mA (在 3V)
  • 低失真 (HD2/HD3)： 在 50MHz 时为 -80dBc/-69dBc、2VP-P 在 20MHz 时为 -104dBc/-90dBc、2VP-P
  • 轨至轨差分输入
  • 2.7V 至 3.5V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 800MHz -3dB 带宽 (AV = 1)
  • 增益带宽乘积：3GHz
  • 低功耗停机模式
  • 采用 8 引线 MSOP 和纤巧型 16 引线 3mm x 3mm x 0.75mm QFN 封装
    • 应用
  • 差分输入 ADC 驱动器
  • 单端至差分转换
  • 以地为参考电位信号的电平移位
  • 以 VCC 为参考电位信号的电平移位
  • 高线性度直接转换接收机
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6406CMS8E#PBF MS-8 C $4.91 $3.44
    LTC6406CMS8E#TRPBF MS-8 C $3.50
    LTC6406CUD#PBF 3x3 QFN-16 C $4.91 $3.44
    LTC6406CUD#TRPBF 3x3 QFN-16 C $3.50
    LTC6406IMS8E#PBF MS-8 I $5.41 $3.79
    LTC6406IMS8E#TRPBF MS-8 I $3.85
    LTC6406IUD#PBF 3x3 QFN-16 I $5.41 $3.79
    LTC6406IUD#TRPBF 3x3 QFN-16 I $3.85
