当前位置:Linear公司 > > 凌力尔特芯片 >> LT6234
LT6234技术文档下载:
LT6234技术文档产品手册下载
LT6234 - 典型应用图例:

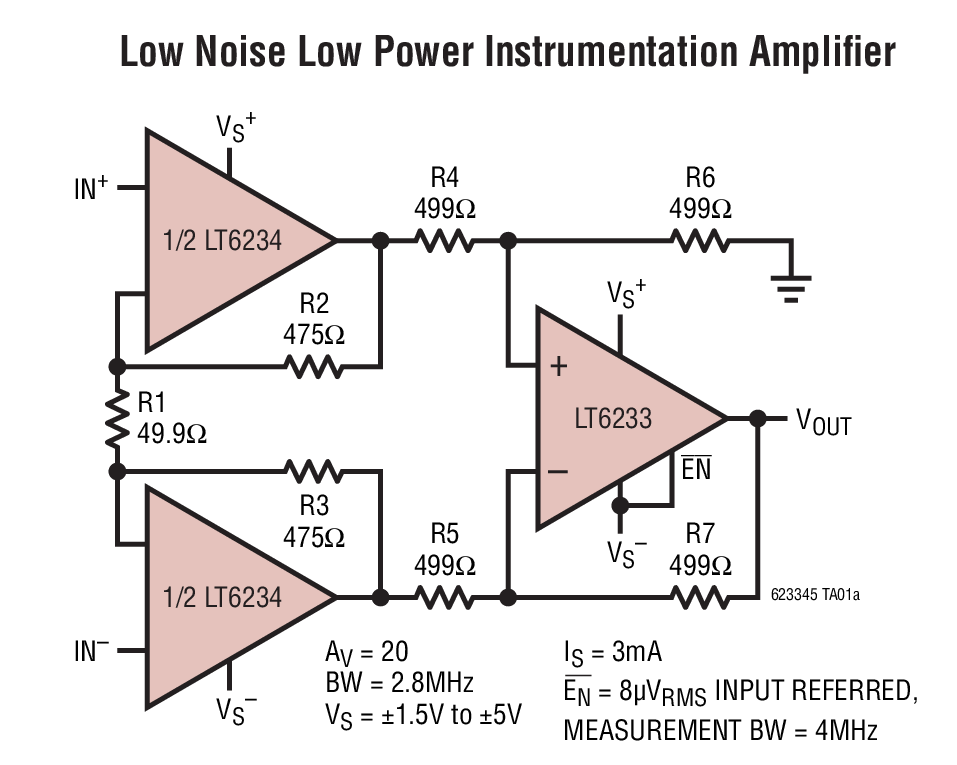

LT6234典型应用图例一

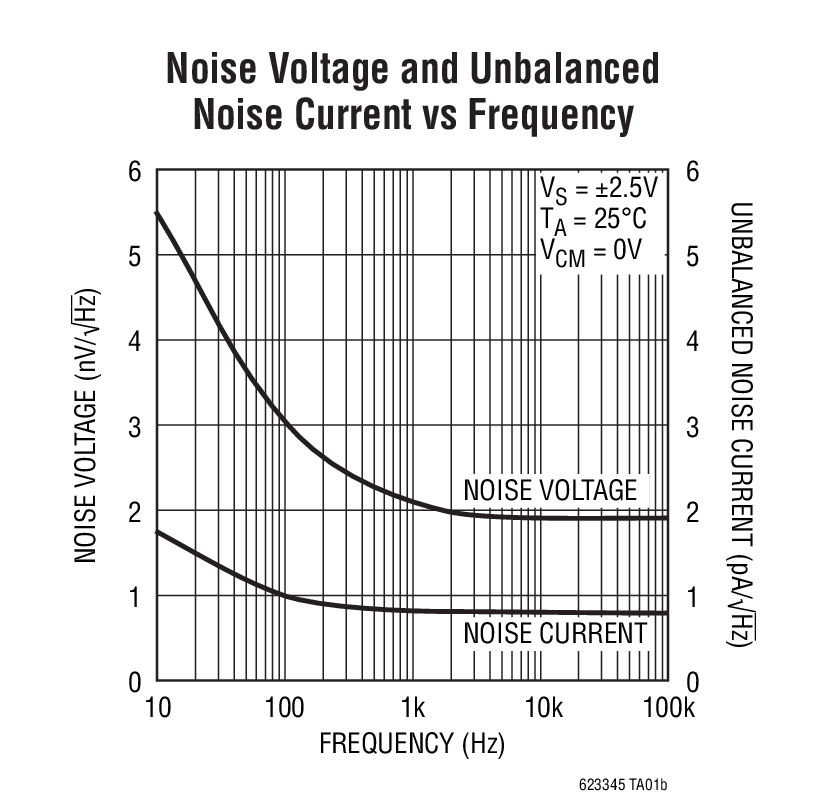

LT6234典型应用图例二
LT6234 - 封装图解:

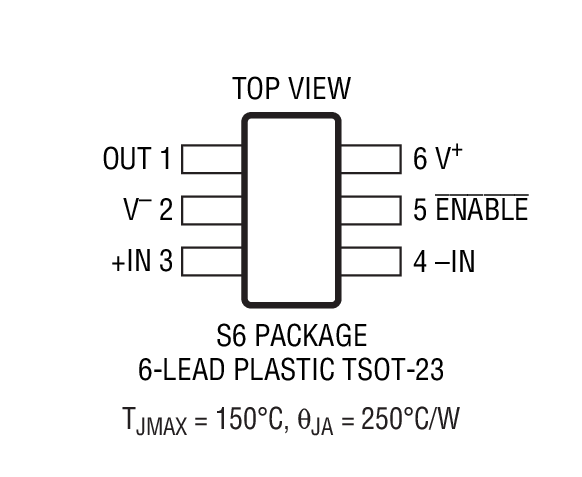

LT6234封装图解一

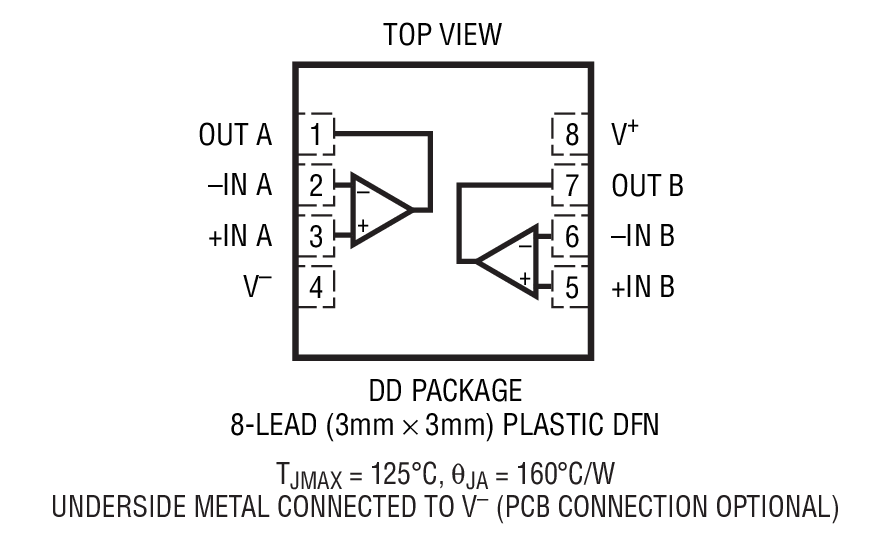

LT6234封装图解二

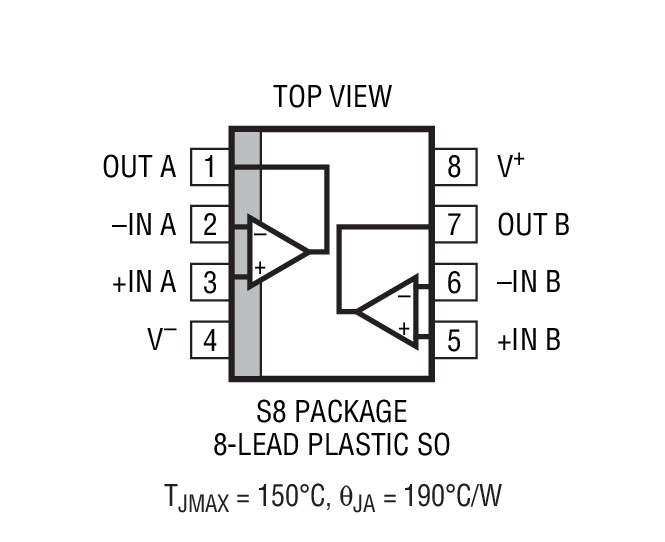

LT6234封装图解三

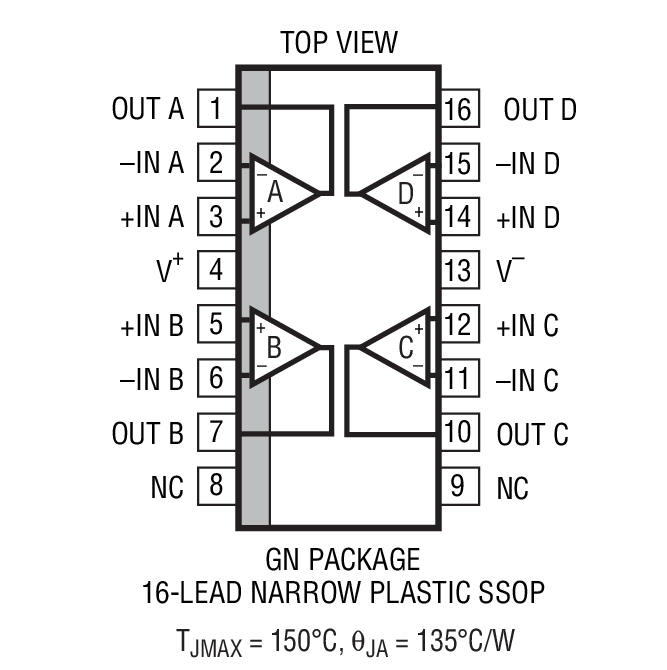

LT6234封装图解四
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6234介绍
LT6234 - LT6234是60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列

LT6234是Linear公司的一款低噪声放大器产品,LT6234是60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列,本站介绍了LT6234的封装应用图解、特点和优点、功能等,并给出了与LT6234相关的凌力尔特元器件型号供参考。

LT6234 - 60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列

LT6234 - 60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列 - Linear Technology(凌力尔特)

功能描述

LT6233 / LT6234 / LT6235 是单/双/四路低噪声、轨至轨输出、单位增益稳定的运算放大器,它们具有 1.9nV/√Hz 的噪声电压,每个放大器仅吸收 1.2mA 的电源电流。这些放大器把非常低噪声和电源电流与 60MHz 的增益带宽乘积、17V/us 的转换速率结合在一起,并针对低电源电压信号调节系统进行了优化。LT6233-10 是专门针对增益较高的应用而优化的单路放大器,可实现较高的增益带宽和转换速率。LT6233 和 LT6233-10 包括一个使能引脚,该引脚可被用来将电源电流减小至 10µA 以下。

该放大器系列具有一个摆动在任一电源轨的 50mV 之内的输出,以最大限度地增加低电源电压应用中的信号动态范围,并针对 3.3V、5V 和 ±5V 电源拟订了技术规格。每个放大器所具有的数值为 2.1 的 en ˙√ISUPPLY 乘积令其跻身噪声性能最佳的运算放大器之列。

LT6233 / LT6233-10 采用 6 引脚 SOT-23 封装,LT6234 双放大器则采用具有标准引脚配置的 8 引脚 SO 封装。为实现紧凑型电路布局,双放大器也采用纤巧型双列细间距无引线封装 (DFN)。LT6235 采用 16 引脚 SSOP 封装。

特点
  • 低噪声电压:1.9nV/√Hz
  • 低电源电流:1.2mA/放大器 (最大值)
  • 低失调电压:350µV (最大值)
  • 增益带宽乘积: LT6233:60MHz;AV ≥ 1 LT6233-10:375MHz;AV ≥ 10
  • 宽电源电压范围:3V 至 12.6V
  • 轨至轨输出摆幅
  • 共模抑制比:115dB (典型值)
  • 输出电流:30mA
  • 工作温度范围:-40°C 至 85°C
  • LT6233 在停机模式中的电流为 10µA (最大值)
  • LT6233 / LT6233-10 采用扁平 (高度 1mm) ThinSOTTM 封装
  • 双 LT6234 集成在一个 8 引脚 SO 封装和纤巧型 DFN 封装内
  • LT6235 采用 16 引脚 SSOP 封装
  • 应用
  • 超声放大器
  • 低噪声、低功率信号处理
  • 有源滤波器
  • 驱动 A/D 转换器
  • 轨至轨缓冲器放大器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6234CDD 3x3 DFN-8 C $3.75 $2.60
    LT6234CDD#PBF 3x3 DFN-8 C $3.75 $2.60
    LT6234CDD#TR 3x3 DFN-8 C $2.66
    LT6234CDD#TRPBF 3x3 DFN-8 C $2.66
    LT6234CS8 SO-8 C $3.48 $2.45
    LT6234CS8#PBF SO-8 C $3.48 $2.45
    LT6234CS8#TR SO-8 C $2.51
    LT6234CS8#TRPBF SO-8 C $2.51
    LT6234IDD 3x3 DFN-8 I $4.20 $2.95
    LT6234IDD#PBF 3x3 DFN-8 I $4.20 $2.95
    LT6234IDD#TR 3x3 DFN-8 I $3.01
    LT6234IDD#TRPBF 3x3 DFN-8 I $3.01
    LT6234IS8 SO-8 I $4.02 $2.80
    LT6234IS8#PBF SO-8 I $4.02 $2.80
    LT6234IS8#TR SO-8 I $2.86
    LT6234IS8#TRPBF SO-8 I $2.86
