LTC6401-8技术文档下载:
LTC6401-8技术文档产品手册下载
LTC6401-8 - 典型应用图例:

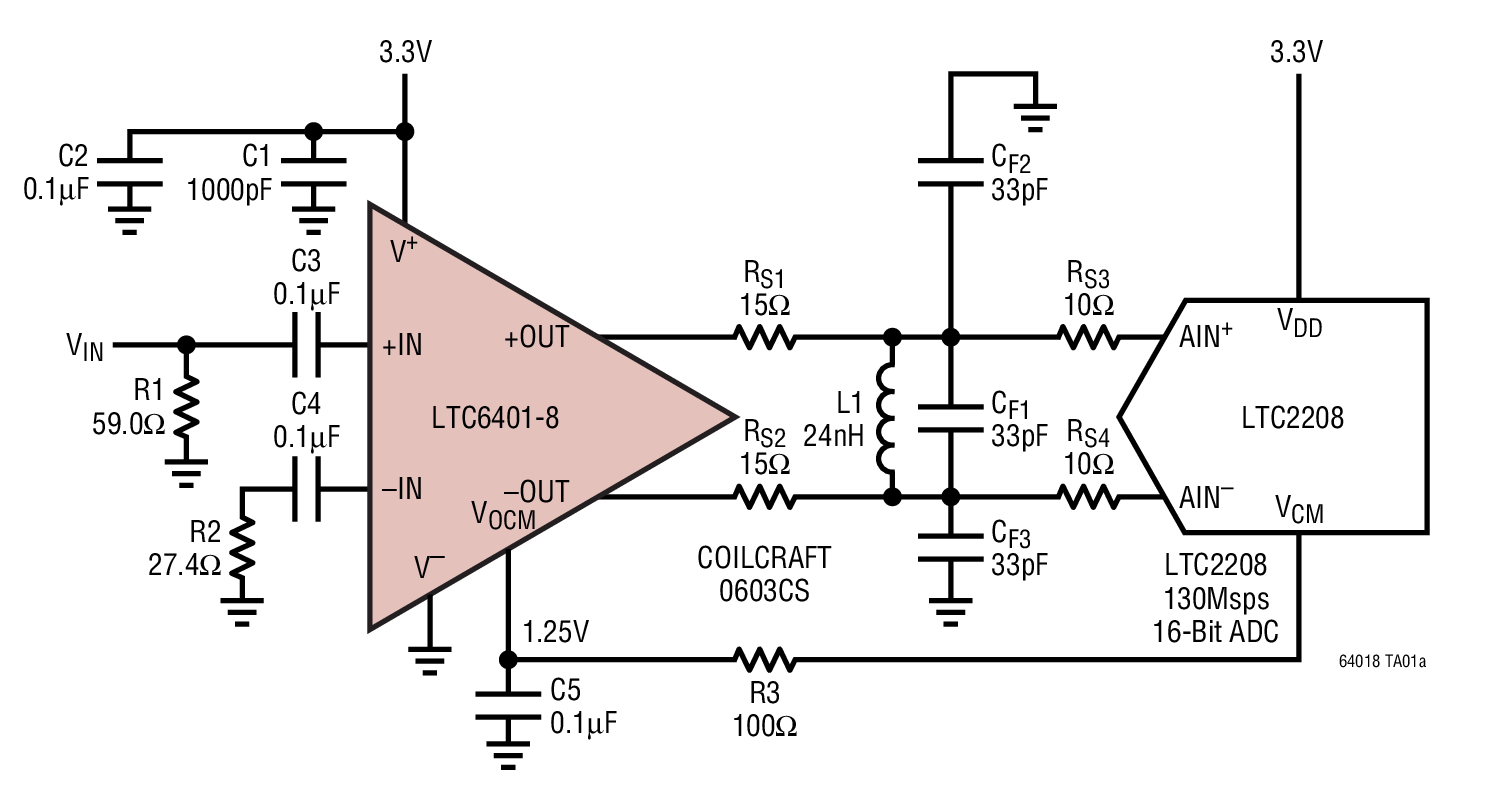

LTC6401-8典型应用图例一

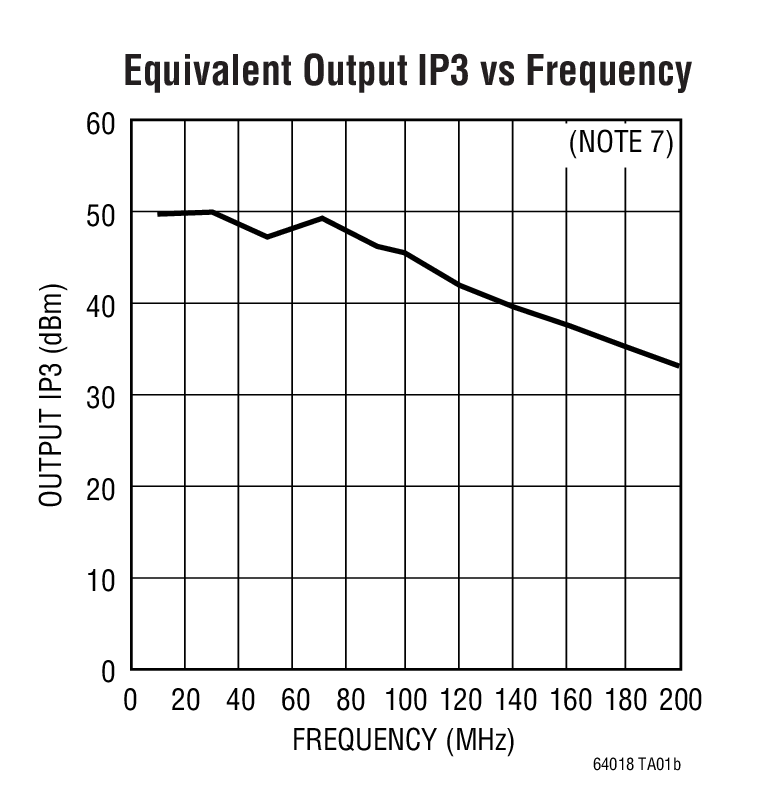

LTC6401-8典型应用图例二
LTC6401-8 - 封装图解:

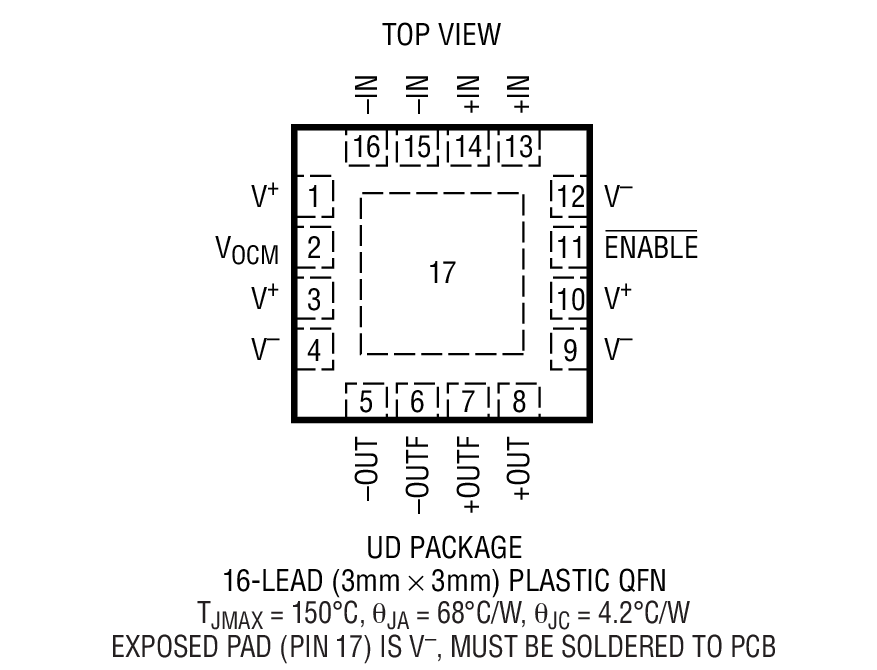

LTC6401-8封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6401-8介绍
LTC6401-8 - LTC6401-8是用于 DC 至 140MHz 频率范围的 2.2GHz 低噪声、低失真差分 ADC 驱动器

LTC6401-8是Linear公司的一款高速放大器产品,LTC6401-8是用于 DC 至 140MHz 频率范围的 2.2GHz 低噪声、低失真差分 ADC 驱动器,本站介绍了LTC6401-8的封装应用图解、特点和优点、功能等,并给出了与LTC6401-8相关的凌力尔特元器件型号供参考。

LTC6401-8 - 用于 DC 至 140MHz 频率范围的 2.2GHz 低噪声、低失真差分 ADC 驱动器

LTC6401-8 - 用于 DC 至 140MHz 频率范围的 2.2GHz 低噪声、低失真差分 ADC 驱动器 - Linear Technology(凌力尔特)

功能描述
LTC6401-8 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC而设计,但也可用作一个通用型宽带增益部件。

LTC6401-8 具有上佳的易用性,且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定,从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 8dB (2.5V/V)。

与那些采用 IF 增益部件和变压器的替代解决方案相比,LTC6401-8 节省了空间和功率。LTC6401-8 采用紧凑的 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 -40℃ 至 85℃。
特点
  • 2.2GHz -3dB 带宽
  • 2.5V/V 的固定增益 (8dB)
  • 在 70MHz 时的 -92dBc IMD3 (等效 OIP3 = 50dBm)
  • 在 140MHz 时的 -80.5dBc IMD3 (等效 OIP3 = 44dBm)
  • 1nV/√Hz 内部运算放大器噪声
  • 12.1dB 噪声系数
  • 差分输入和输出
  • 400Ω 输入阻抗
  • 电源电压:2.85V 至 3.5V
  • 45mA 电源电流 (135mW)
  • 可调输出共模电压:1V 至 1.6V
  • DC 或 AC 耦合操作
  • 最大差分输出摆幅:4.6VP-P
  • 小型 16 引脚 3mm x 3mm x 0.75mm QFN 封装
  • 应用
  • 差分 ADC 驱动器
  • 差分驱动器/接收器
  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器连接
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6401CUD-8 3x3 QFN-16 C $4.21 $2.95
    LTC6401CUD-8#PBF 3x3 QFN-16 C $4.21 $2.95
    LTC6401CUD-8#TR 3x3 QFN-16 C $3.01
    LTC6401CUD-8#TRPBF 3x3 QFN-16 C $3.01
    LTC6401IUD-8 3x3 QFN-16 I $4.85 $3.40
    LTC6401IUD-8#PBF 3x3 QFN-16 I $4.85 $3.40
    LTC6401IUD-8#TR 3x3 QFN-16 I $3.46
    LTC6401IUD-8#TRPBF 3x3 QFN-16 I $3.46
