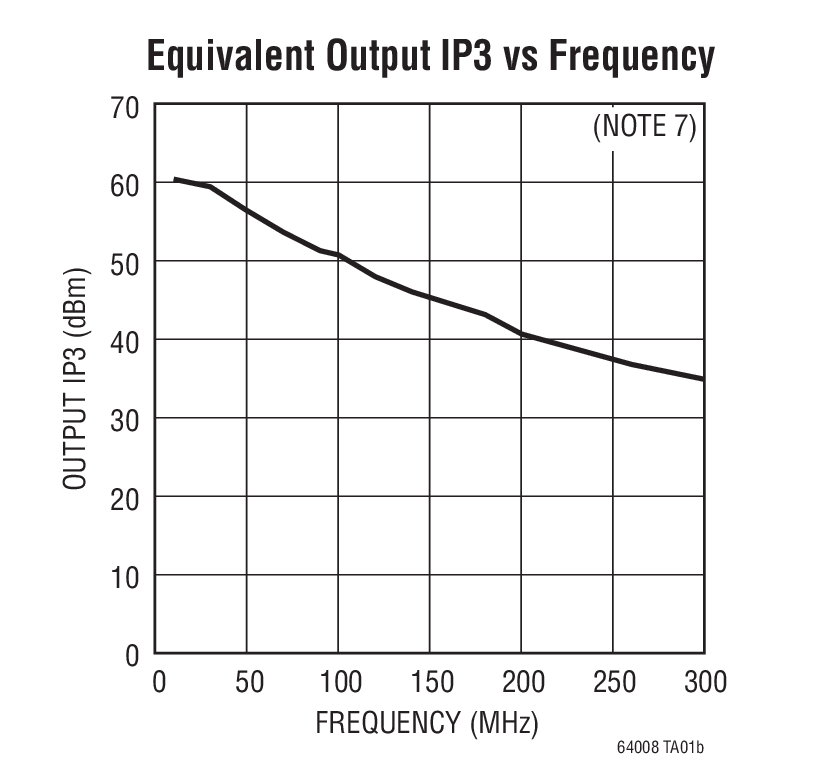

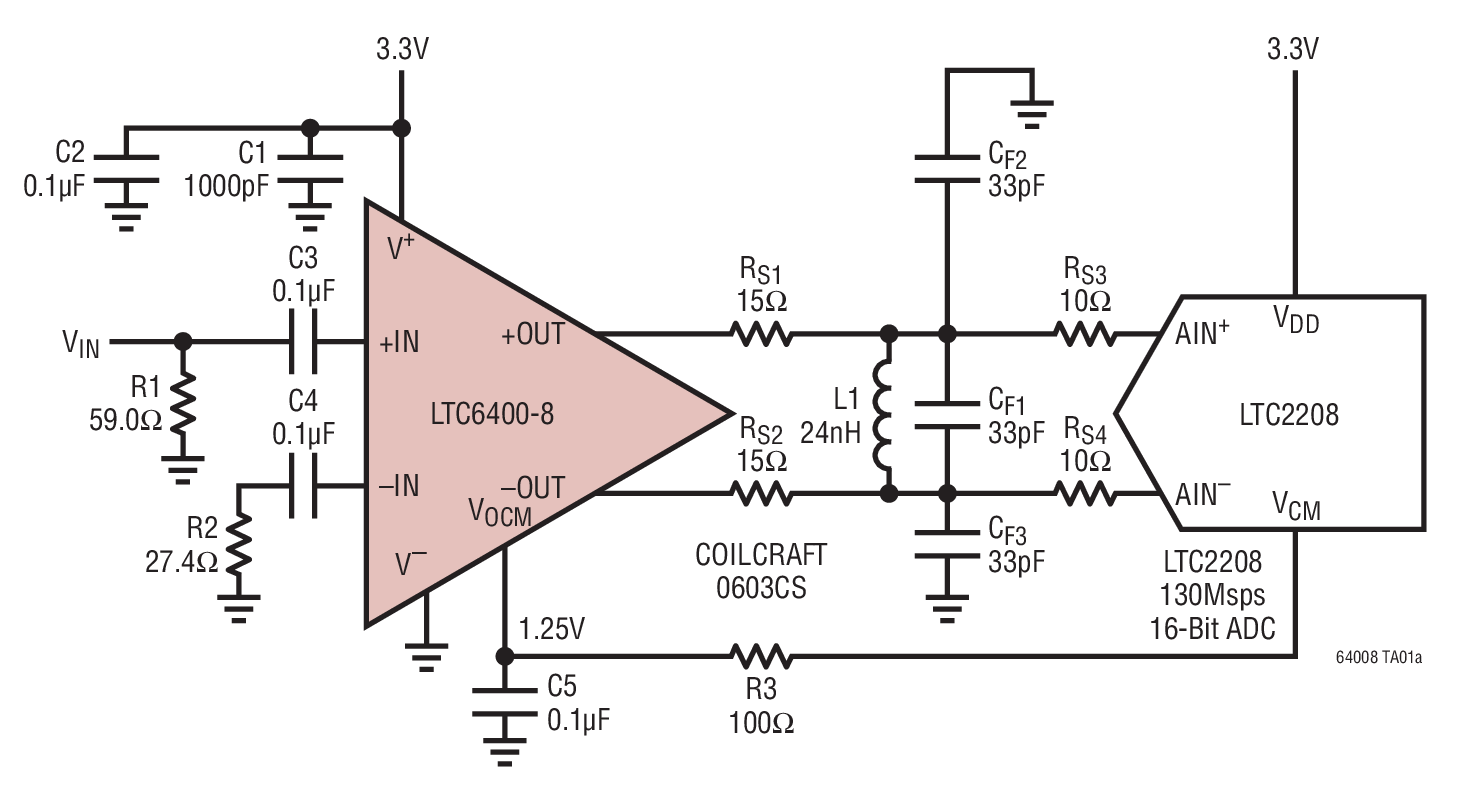

LTC6400-8 - 典型应用图例：

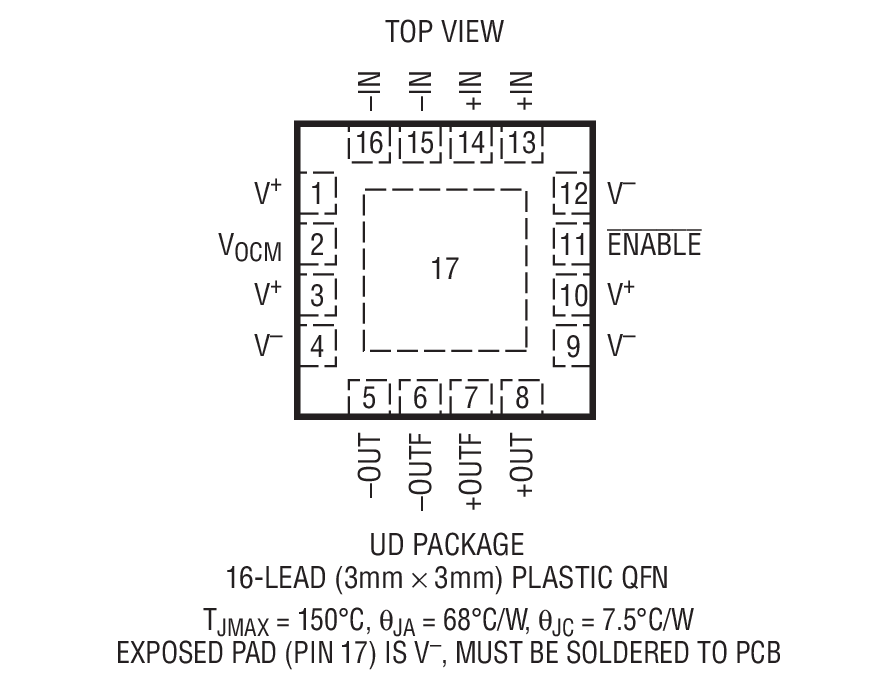

LTC6400-8 - 封装图解：

LTC6400-8 - LTC6400-8是针对 DC 至 300MHz 的 2.2GHz、低噪声、低失真差分 ADC 驱动器

LTC6400-8是Linear公司的一款IF 放大器 / ADC 驱动器产品，LTC6400-8是针对 DC 至 300MHz 的 2.2GHz、低噪声、低失真差分 ADC 驱动器，本站介绍了LTC6400-8的封装应用图解、特点和优点、功能等，并给出了与LTC6400-8相关的凌力尔特元器件型号供参考。

LTC6400-8 - 针对 DC 至 300MHz 的 2.2GHz、低噪声、低失真差分 ADC 驱动器

LTC6400-8 - 针对 DC 至 300MHz 的 2.2GHz、低噪声、低失真差分 ADC 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6400-8 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。

LTC6400-8 有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 8dB (2.5V/V)。

与采用 IF 增益部件和变压器的替代解决方案相比，LTC6400-8 节省了空间和功率。LTC6400-8 采用紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 -40℃ 至 85℃。

特点

2.2GHz –3dB 带宽

2.5V/V 的固定增益 (8dB)

在 70MHz 时的 -99dBc IMD3 (等效 OIP3 = 53.4dBm)

在 300MHz 时的 -61dBc IMD3 (等效 OIP3 = 34.8dBm)

1nV/√Hz 内部运算放大器噪声

7.6dB 噪声系数

差分输入和输出

400Ω 输入阻抗

2.85V 至 3.5V 电源电压

85mA 电源电流 (255mW)

可调输出共模电压：1V 至 1.6V

DC 或 AC 耦合操作

最大差分输出摆幅为 4.8VP-P

小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装

应用

差分 ADC 驱动器

差分驱动器/接收器

单端至差分转换

IF 采样接收器

SAW 滤波器连接

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6400CUD-8	3x3 QFN-16	C	$4.57	$3.20
LTC6400CUD-8#PBF	3x3 QFN-16	C	$4.57	$3.20
LTC6400CUD-8#TR	3x3 QFN-16	C		$3.26
LTC6400CUD-8#TRPBF	3x3 QFN-16	C		$3.26
LTC6400IUD-8	3x3 QFN-16	I	$5.26	$3.68
LTC6400IUD-8#PBF	3x3 QFN-16	I	$5.26	$3.68
LTC6400IUD-8#TR	3x3 QFN-16	I		$3.74
LTC6400IUD-8#TRPBF	3x3 QFN-16	I		$3.74
