LTC6400-20技术文档下载：
LTC6400-20技术文档产品手册下载
LTC6400-20 - 典型应用图例：

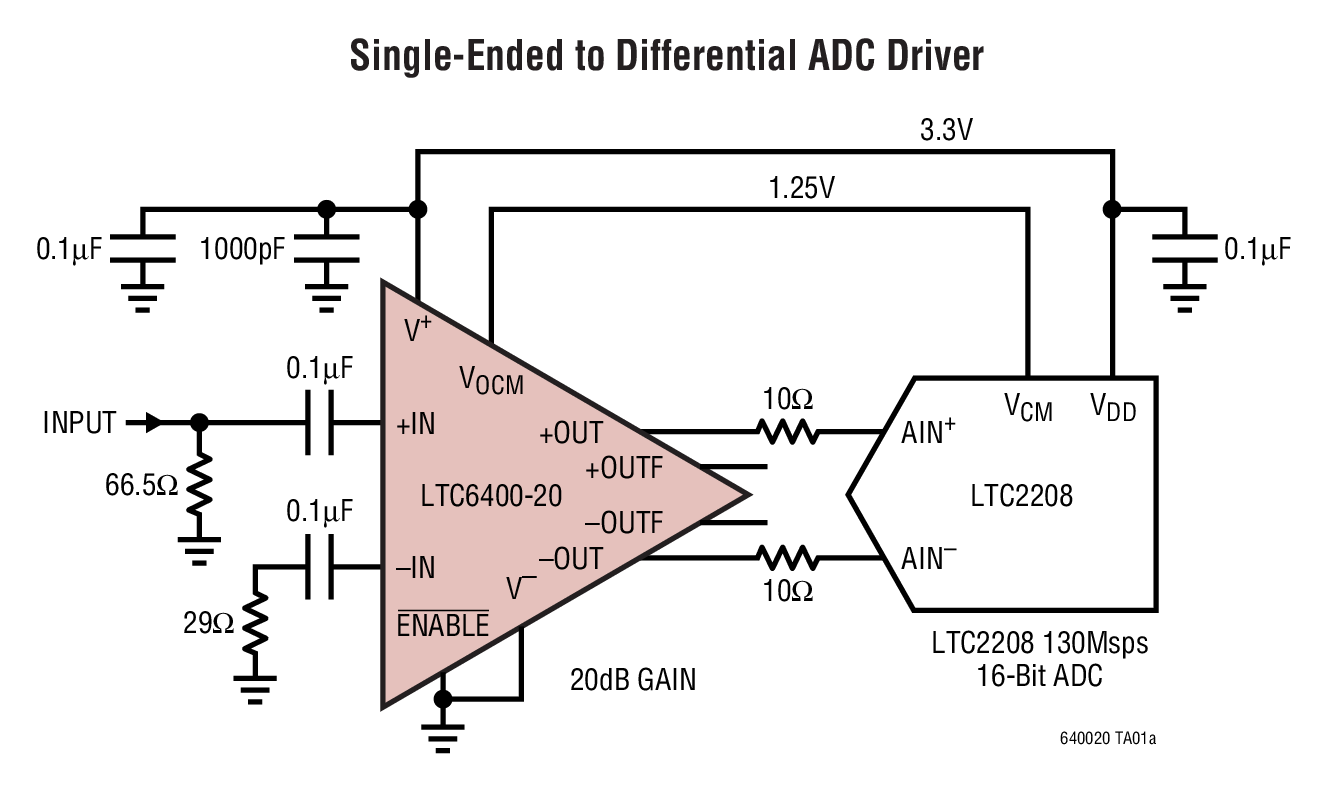

LTC6400-20典型应用图例一

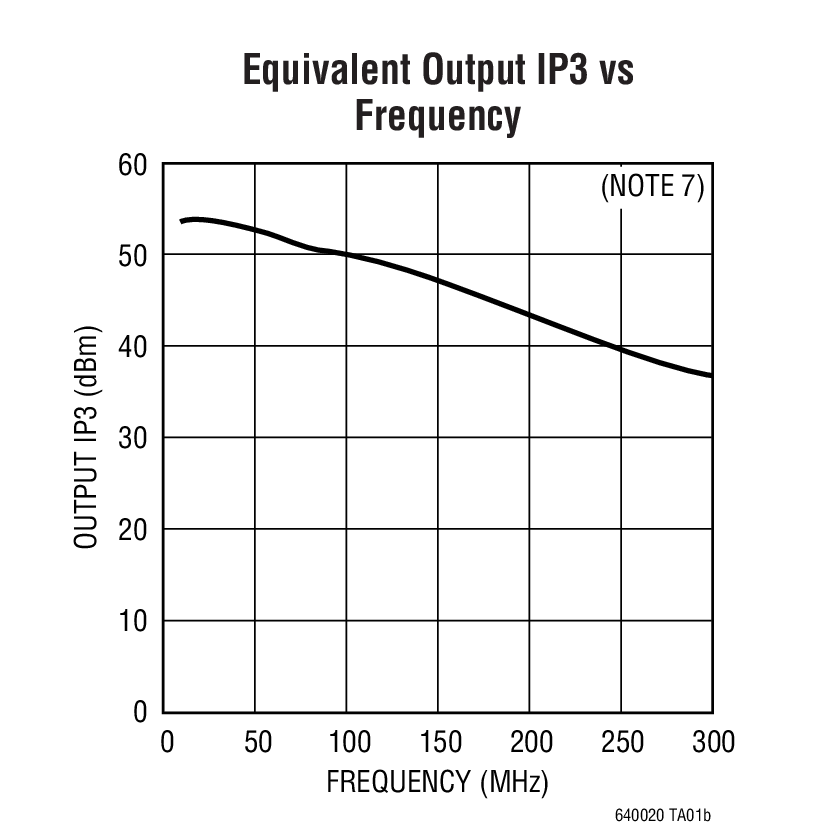

LTC6400-20典型应用图例二
LTC6400-20 - 封装图解：

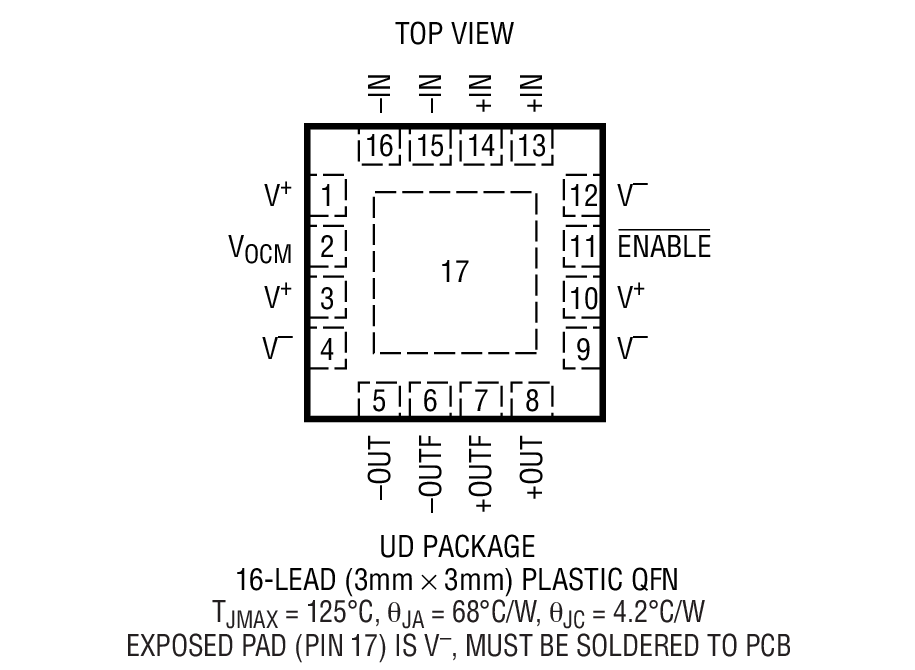

LTC6400-20封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6400-20介绍

LTC6400-20 - LTC6400-20是针对 300MHz IF 的 1.8GHz、低噪声、低失真差分 ADC 驱动器

LTC6400-20是LINEAR凌力尔特公司的一款高速放大器产品，LTC6400-20是LTC6400-20是针对 300MHz IF 的 1.8GHz、低噪声、低失真差分 ADC 驱动器，本站介绍了LTC6400-20的封装应用图解、特点和优点、功能等，并给出了与LTC6400-20相关的LINEAR元器件型号供参考。

LTC6400-20 - LTC6400-20是针对 300MHz IF 的 1.8GHz、低噪声、低失真差分 ADC 驱动器 - 高速放大器 - RF和无线 - 凌力尔特

LTC6400-20 - 针对 300MHz IF 的 1.8GHz、低噪声、低失真差分 ADC 驱动器

LTC6400-20 - 针对 300MHz IF 的 1.8GHz、低噪声、低失真差分 ADC 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6400-20 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动12位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。

LTC6400-20 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。

与采用IF增益部件和变压器的替代解决方案相比，LTC6400-20 节省了空间和功率。LTC6400-20 采用紧凑型 16 引脚3mm x 3mm QFN 封装，工作温度范围为 -40°C 至 85°C。

特点
  • 1.8GHz -3dB 带宽
  • 10V/V 的固定增益 (20dB)
  • 在 70MHz 时的 -94dBc IMD3 (等效 OIP3 = 51dBm)
  • 在 300MHz 时的 -65dBc IMD3 (等效 OIP3 = 36.5dBm)
  • 内部运算放大器噪声为 1nV/√Hz
  • 总输入噪声为 2.1nV/√Hz
  • 噪声系数为 6.2dB
  • 差分输入和输出
  • 200Ω 输入阻抗
  • 电源电压范围为 2.85V 至 3.5V
  • 电源电流为 90mA (270mW)
  • 可调输出共模电压：1V 至 1.6V
  • DC 或 AC 耦合操作
  • 最大差分输出摆幅为 4.4VP-P
  • 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装
    • 应用
  • 差分 ADC 驱动器
  • 差分驱动器/接收器
  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器连接
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6400CUD-20 3x3 QFN-16 C $4.57 $3.20
    LTC6400CUD-20#PBF 3x3 QFN-16 C $4.57 $3.20
    LTC6400CUD-20#TR 3x3 QFN-16 C $3.26
    LTC6400CUD-20#TRPBF 3x3 QFN-16 C $3.26
    LTC6400IUD-20#PBF 3x3 QFN-16 I $5.26 $3.68
    LTC6400IUD-20#TRPBF 3x3 QFN-16 I $3.74
