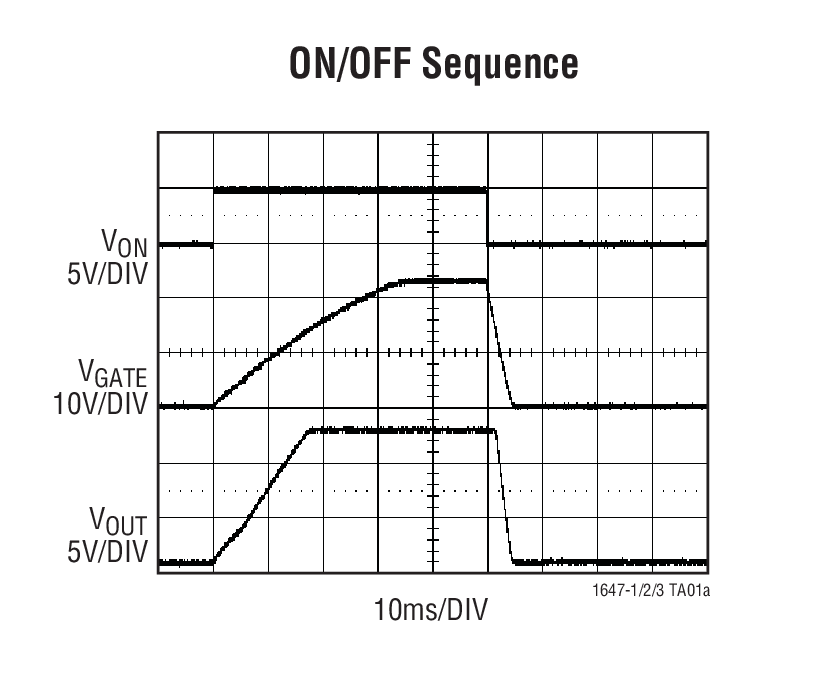

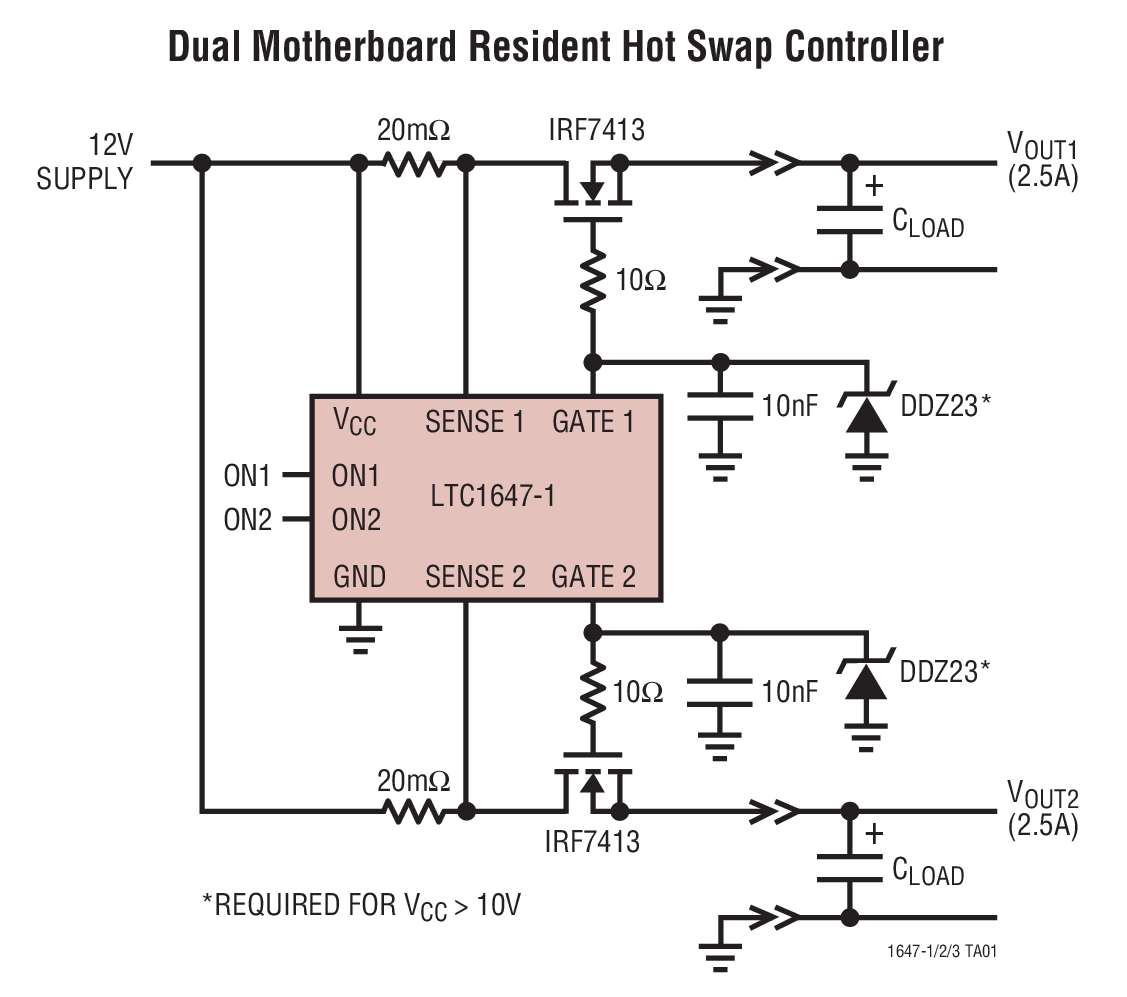

LTC1647-2 - 典型应用图例：

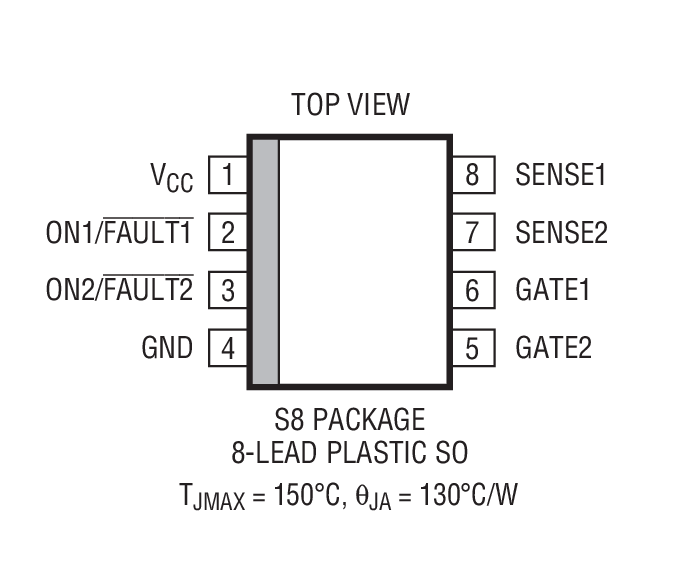

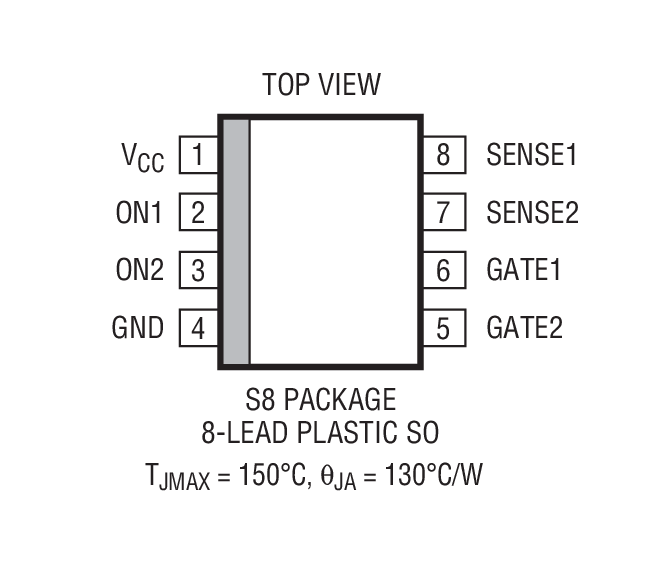

LTC1647-2 - 封装图解：

LTC1647-2LTC1647-2

LTC1647-2 - LTC1647-2是双通道热插拔控制器

LTC1647-2是Linear公司的一款低电压热插拔控制器产品，LTC1647-2是双通道热插拔控制器，本站介绍了LTC1647-2的封装应用图解、特点和优点、功能等，并给出了与LTC1647-2相关的凌力尔特元器件型号供参考。

LTC1647-2 - 双通道热插拔控制器

LTC1647 - 双通道热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC1647-1 / LTC1647-2 / LTC1647-3 是双通道热插拔 (Hot SwapTM) 控制器，允许在带电背板上安全地进行电路板的插拔操作。

通过采用外部 N 沟道 MOSFET，能够以一种可编程速率使电路板电源电压斜坡上升。一个高端开关驱动器用于控制 MOSFET 栅极，以获得 2.7V 至 16.5V 的电压电源范围。一个可编程电子电路断路器负责提供针对过载和短路故障的保护功能。ON 引脚用于控制电路板电源或清除某种故障。

LTC1647-1 是一款双通道热插拔控制器，具有一个公用 VCC 引脚和单独的 ON 引脚，采用 SO-8 封装。LTC1647-2 与 LTC1647-1 相似，但整合了一个故障状态标记并在 ON 引脚上提供了自动重试功能，而且也采用 SO-8 封装。LTC1647-3 具有用于每个通道的专用 VCC 引脚、ON 引脚和 FAULT 状态引脚，并采用 16 引脚窄体 SSOP 封装。

特点

允许在带电背板上安全地进行电路板的插拔操作

可编程电子电路断路器

故障 (FAULT) 输出指示

可编程电源电压上电速率

用于外部 MOSFET 开关的高端驱动

电源电压控制范围：2.7V 至 16.5V

欠压闭锁

应用

带电电路板插入

电子电路断路器

便携式计算机设备插架

热插拔式磁盘驱动器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1647-1CS8	SO-8	C	$3.50	$2.95
LTC1647-1CS8#PBF	SO-8	C	$3.50	$2.95
LTC1647-1CS8#TR	SO-8	C		$3.00
LTC1647-1CS8#TRPBF	SO-8	C		$3.00
LTC1647-1IS8	SO-8	I	$4.00	$3.40
LTC1647-1IS8#PBF	SO-8	I	$4.00	$3.40
LTC1647-1IS8#TR	SO-8	I		$3.45
LTC1647-1IS8#TRPBF	SO-8	I		$3.45
LTC1647-2CS8	SO-8	C	$3.50	$2.95
LTC1647-2CS8#PBF	SO-8	C	$3.50	$2.95
LTC1647-2CS8#TR	SO-8	C		$3.00
LTC1647-2CS8#TRPBF	SO-8	C		$3.00
LTC1647-2IS8	SO-8	I	$4.00	$3.40
LTC1647-2IS8#PBF	SO-8	I	$4.00	$3.40
LTC1647-2IS8#TR	SO-8	I		$3.45
LTC1647-2IS8#TRPBF	SO-8	I		$3.45
LTC1647-3CGN	SSOP-16	C	$3.80	$3.20
LTC1647-3CGN#PBF	SSOP-16	C	$3.80	$3.20
LTC1647-3CGN#TR	SSOP-16	C		$3.26
LTC1647-3CGN#TRPBF	SSOP-16	C		$3.26
LTC1647-3IGN	SSOP-16	I	$4.35	$3.70
LTC1647-3IGN#PBF	SSOP-16	I	$4.35	$3.70
LTC1647-3IGN#TR	SSOP-16	I		$3.76
LTC1647-3IGN#TRPBF	SSOP-16	I		$3.76
