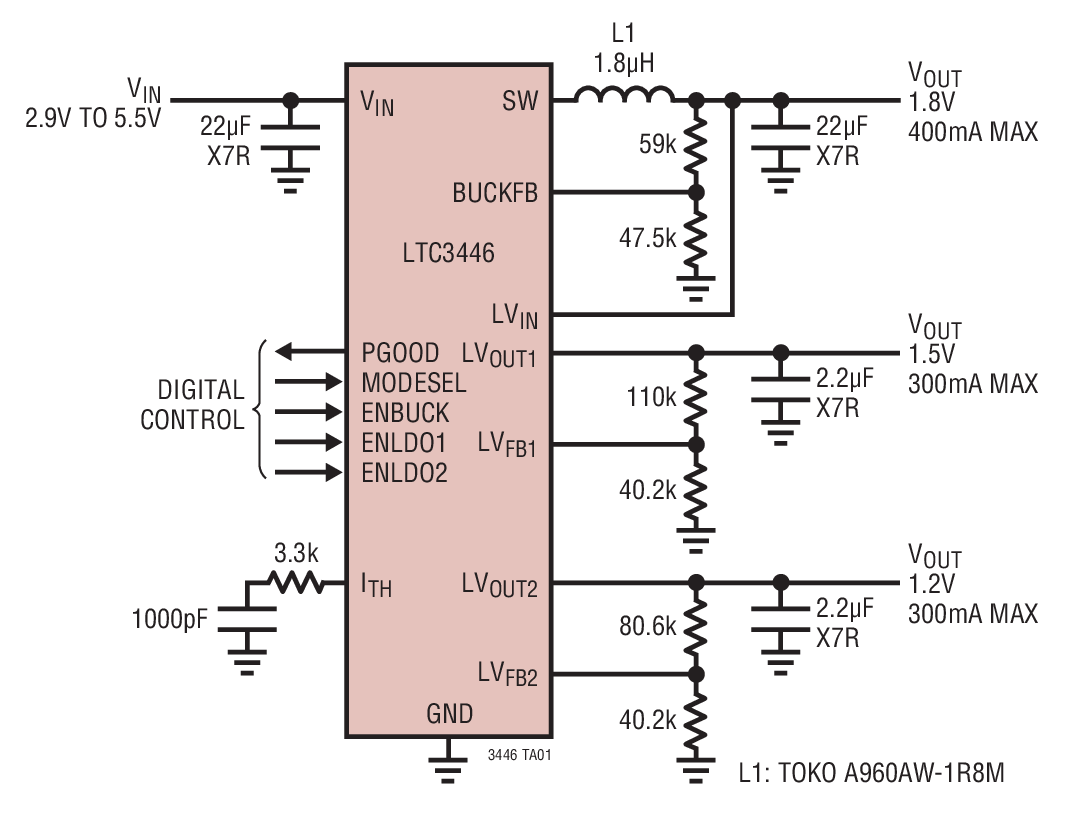

LTC3446典型应用图例一

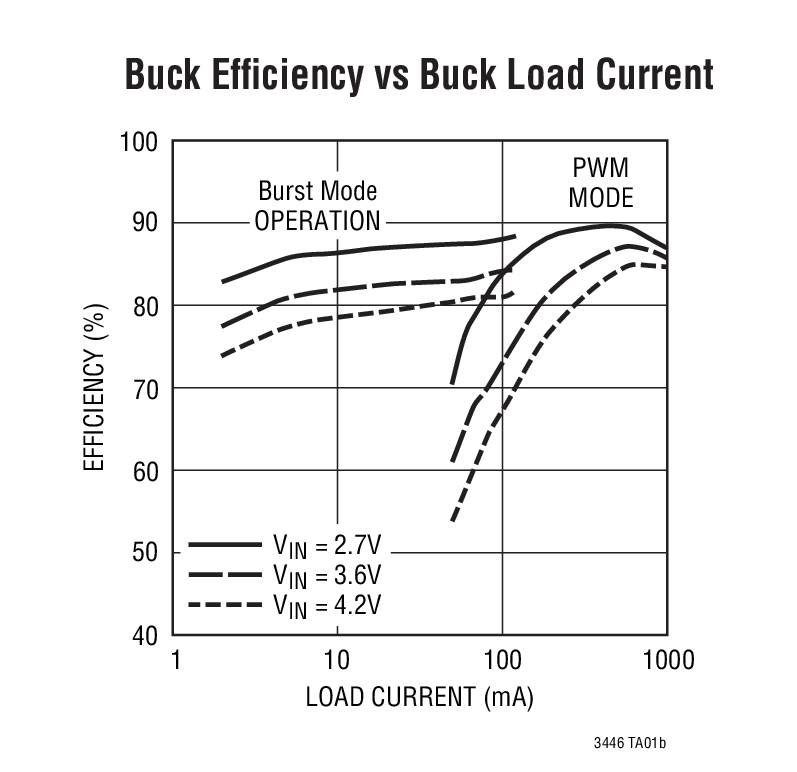

LTC3446典型应用图例二
LTC3446 - 封装图解：

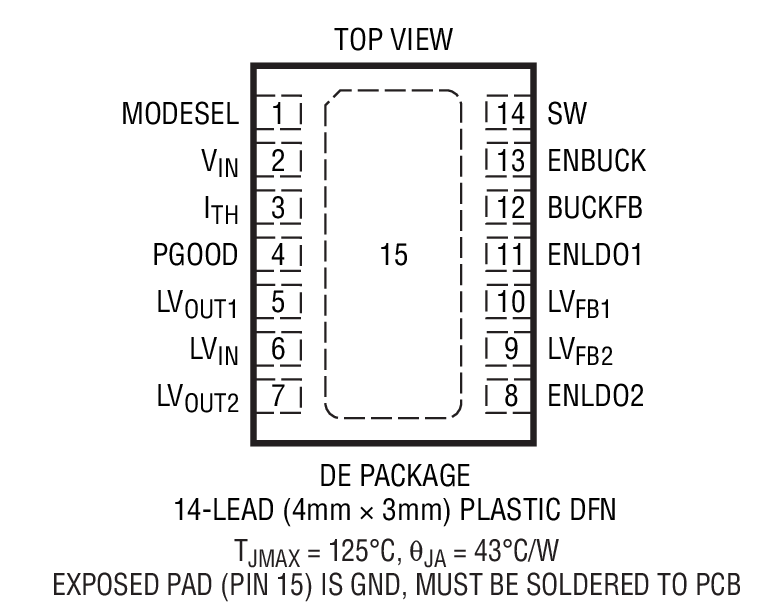

LTC3446封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3446介绍

LTC3446 - LTC3446是具双 VLDO 稳压器的单片式降压型稳压器

LTC3446是LINEAR凌力尔特公司的一款多拓扑结构 DC/DC产品，LTC3446是LTC3446是具双 VLDO 稳压器的单片式降压型稳压器，本站介绍了LTC3446的封装应用图解、特点和优点、功能等，并给出了与LTC3446相关的LINEAR元器件型号供参考。

LTC3446 - LTC3446是具双 VLDO 稳压器的单片式降压型稳压器 - 多拓扑结构 DC/DC - 电源管理 - 凌力尔特

LTC3446 - 具双 VLDO 稳压器的单片式降压型稳压器

LTC3446 - 具双 VLDO 稳压器的单片式降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3446 集成了一个同步降压型 DC/DC 转换器和两个非常低压差 (VLDO) 线性稳压器，以从单个输入电压提供多达三种降压输出电压。其输入电压范围非常适合于锂离子电池供电型应用，以及从 5V 或 3.3V 电源轨来为低电压逻辑电路供电。输出电压范围向下扩展至 0.4V (用于 VLDO 稳压器) 和 0.8V (用于降压型转换器)。

1A 同步降压型转换器以高效率 (通常为 85%) 提供了主输出。两个 300mA VLDO 稳压器能够把主输出作为工作电源，以提供两个额外的较低电压输出。一个内置的电源监视器用于提供电源良好指示。

降压型转换器的开关频率为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。恒定频率电流模式操作产生了受控的输出频谱，并实现了快速瞬态响应。一个模式选择引脚负责使能自动突发模式操作 (以在轻负载条件下提升效率) 或者禁止自动突发模式操作 (以在非常轻的负载条件下实现低噪声操作)。两个 VLDO 稳压器可在采用小至 1μF 的陶瓷输出电容器时实现稳定。


特点
  • 可从单个输入电压提供高效率的三路降压输出
  • 1A 同步降压型稳压器提供了主降压输出，并负责为两个 300mA VLDOTM 线性稳压器供电
  • 输出电压低至 400mV (VLDO 输出)
  • 电源良好输出
  • 输入电压范围：2.7V 至 5.5V
  • 用于每个电源的独立使能引脚
  • 在全部输出均被使能的情况下实现了很低的 (典型值为 140μA) 无负载静态电流
  • 恒定频率电流模式操作
  • 2.25MHz 开关频率允许采用小电感器
  • 可选用的自动突发模式 (Burst Mode) 操作能够在轻负载条件下实现高效率
  • ±1.5% 基准准确度
  • 过热保护
  • 耐热增强型 4mm x 3mm 14 引脚 DFN 封装
    • 应用
  • 低功率手持式设备
  • 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC 和 CPU 的低电压和多电压电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3446EDE 4x3 DFN-14 E $3.93 $2.75
    LTC3446EDE#PBF 4x3 DFN-14 E $3.93 $2.75
    LTC3446EDE#TR 4x3 DFN-14 E $2.81
    LTC3446EDE#TRPBF 4x3 DFN-14 E $2.81
    LTC3446IDE#PBF 4x3 DFN-14 I $4.71 $3.30
    LTC3446IDE#TRPBF 4x3 DFN-14 I $3.36
