当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1654
LTC1654技术文档下载：
LTC1654技术文档产品手册下载
LTC1654 - 典型应用图例：

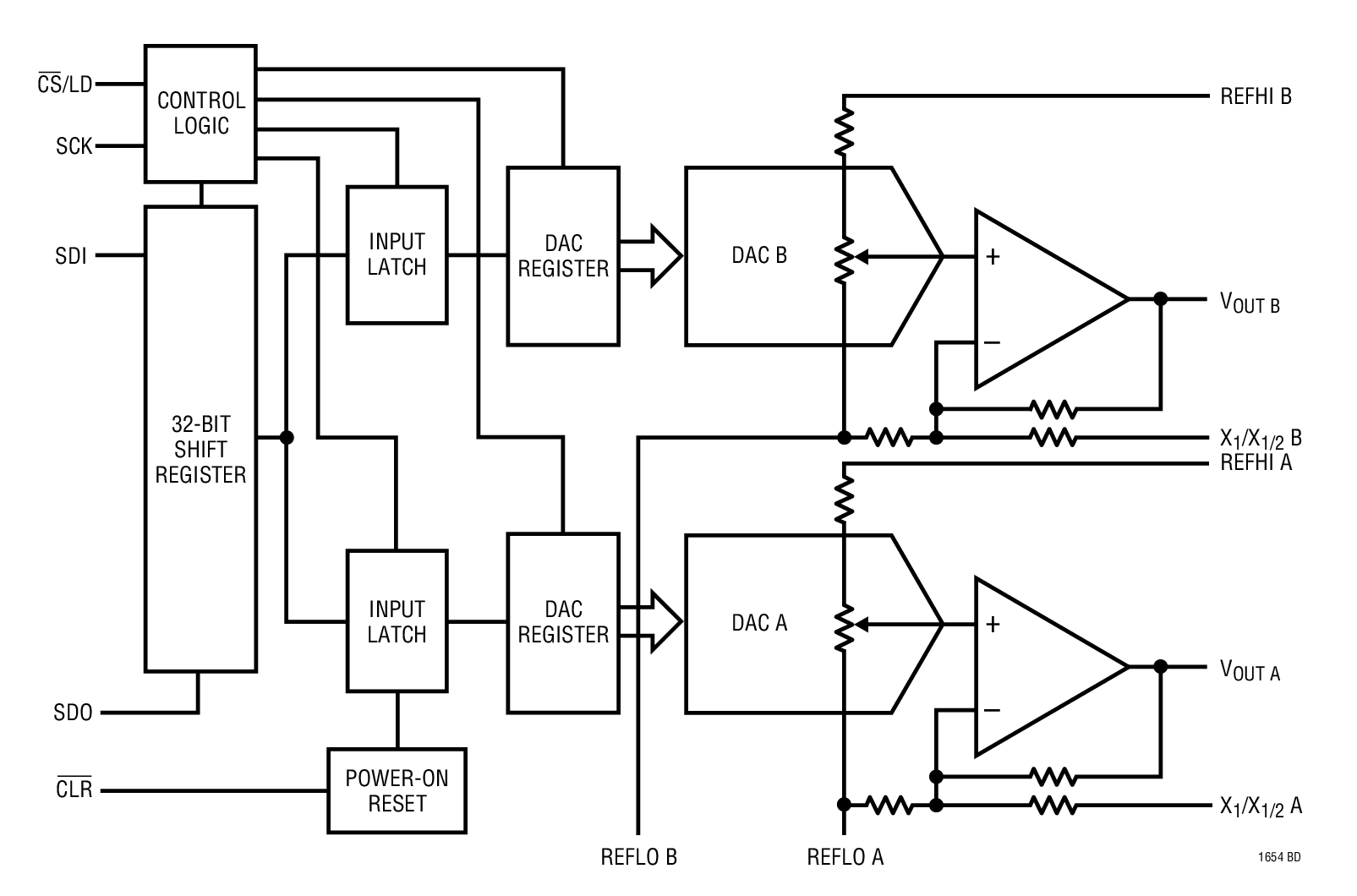

LTC1654典型应用图例一
LTC1654 - 封装图解：

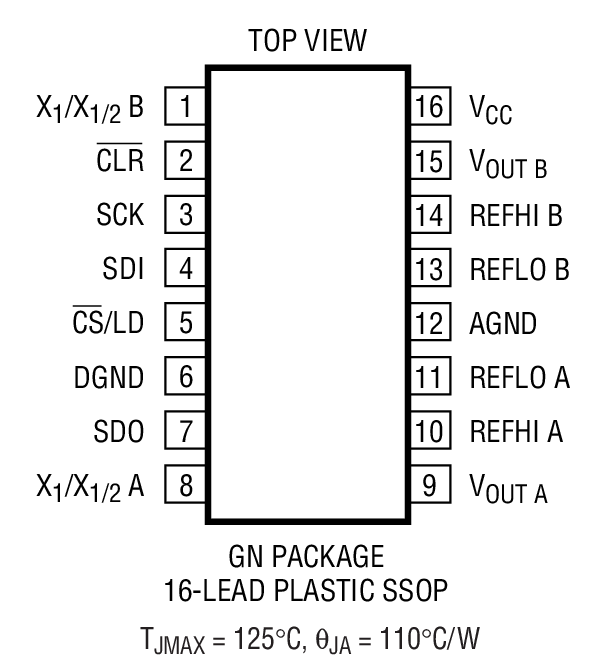

LTC1654封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1654介绍

LTC1654 - LTC1654是Dual 14-Bit Rail-to-Rail DAC in 16-Lead SSOP Package

LTC1654是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC1654是LTC1654是Dual 14-Bit Rail-to-Rail DAC in 16-Lead SSOP Package，本站介绍了LTC1654的封装应用图解、特点和优点、功能等，并给出了与LTC1654相关的LINEAR元器件型号供参考。

LTC1654 - LTC1654是Dual 14-Bit Rail-to-Rail DAC in 16-Lead SSOP Package - 电压输出 DAC - 数据转换 - 凌力尔特

LTC1654 - Dual 14-Bit Rail-to-Rail DAC in 16-Lead SSOP Package

LTC1654 - Dual 14-Bit Rail-to-Rail DAC in 16-Lead SSOP Package - Linear Technology（凌力尔特）

功能描述

The LTC1654 is a dual, rail-to-rail voltage output, 14-bit digital-to-analog converter (DAC). It is available in a 16-lead narrow SSOP package, making it the smallest dual 14-bit DAC available. It includes output buffer amplifiers and a flexible serial interface.

The LTC1654 has REFHI pins for each DAC that can be driven up to VCC. The output will swing from 0V to VCC in a gain of 1 configuration or VCC/2 in a gain of 1/2 configuration. It operates from a single 2.7V to 5.5V supply.

The LTC1654 has two programmable speeds: a FAST and SLOW mode with ±1LSB settling times of 3.5μs or 8μs respectively and supply currents of 750μA and 450μA in the two modes. The LTC1654 also has shutdown capability, power-on reset and a clear function to 0V.

?

特点
  • 14-Bit Monotonic Over Temperature
  • Smallest Dual 14-Bit DAC: 16-Lead Narrow SSOP Package
  • Individually Programmable Speed/Power:3.5μs Settling Time at 750μA8μs Settling Time at 450μA
  • 3V to 5V Single Supply Operation
  • Maximum Update Rate: 0.9MHz
  • Buffered True Rail-to-Rail Voltage Outputs
  • User Selectable Gain
  • Power-On Reset and Clear Function
  • Schmitt Trigger On Clock Input Allows Direct Optocoupler Interface
    • 应用
  • Digital Calibration
  • Industrial Process Control
  • Automatic Test Equipment
  • Offset/Gain Adjustment
  • Multiplying DAC
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1654CGN SSOP-16 C $10.55 $8.95
    LTC1654CGN#PBF SSOP-16 C $10.55 $8.95
    LTC1654CGN#TR SSOP-16 C $9.01
    LTC1654CGN#TRPBF SSOP-16 C $9.01
    LTC1654IGN SSOP-16 I $12.15 $10.30
    LTC1654IGN#PBF SSOP-16 I $12.15 $10.30
    LTC1654IGN#TR SSOP-16 I $10.36
    LTC1654IGN#TRPBF SSOP-16 I $10.36
