当前位置:Linear公司 > > 凌力尔特芯片 >> LT4254
LT4254技术文档下载:
LT4254技术文档产品手册下载
LT4254 - 典型应用图例:

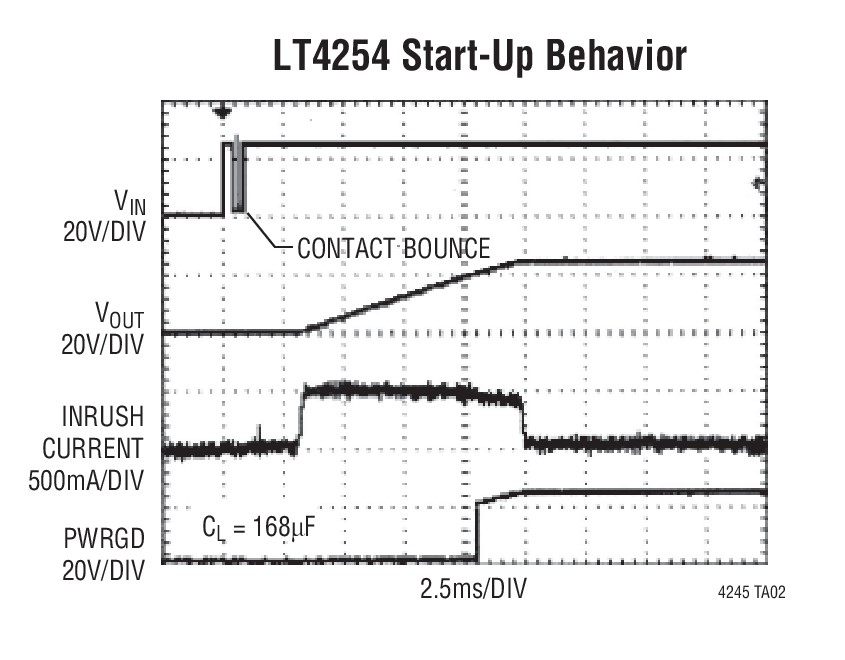

LT4254典型应用图例一

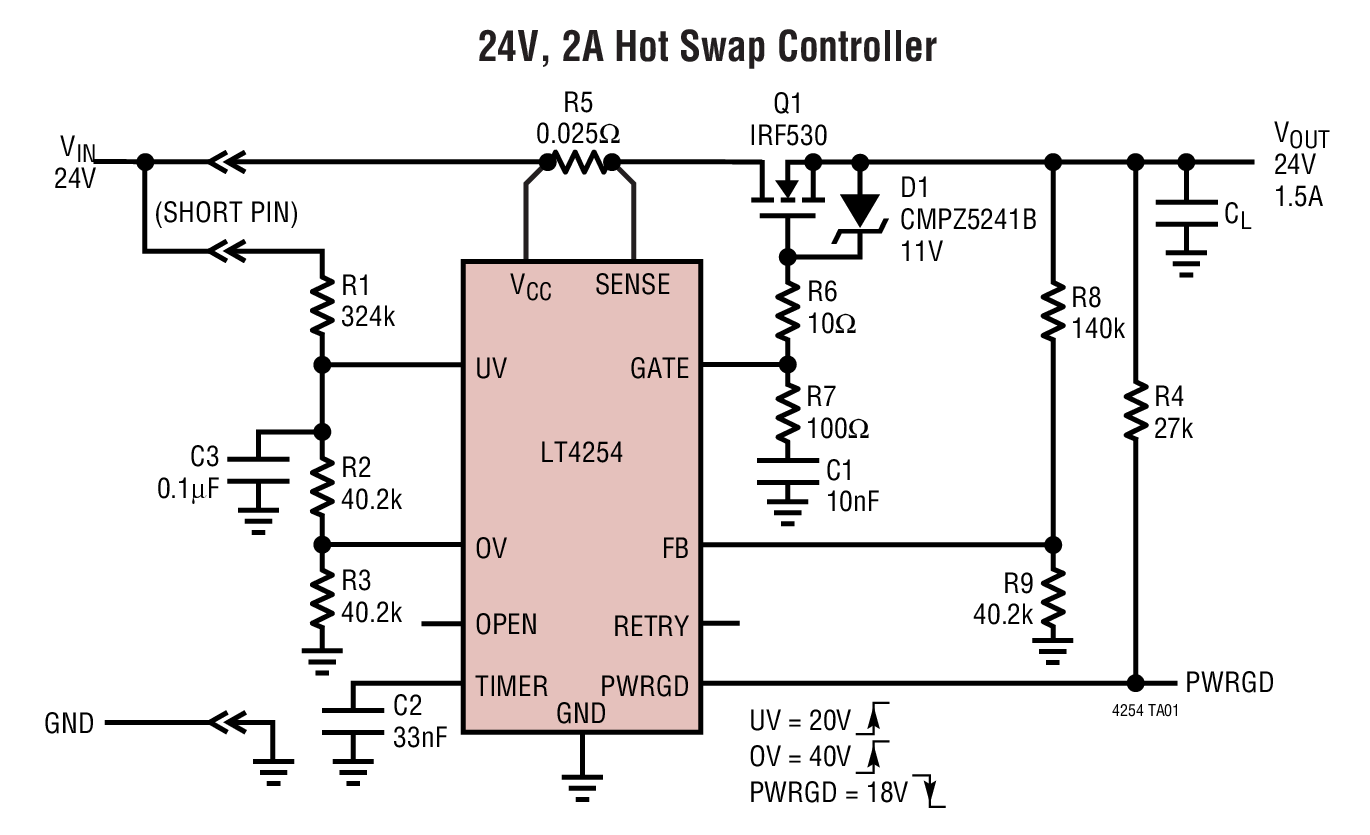

LT4254典型应用图例二
LT4254 - 封装图解:

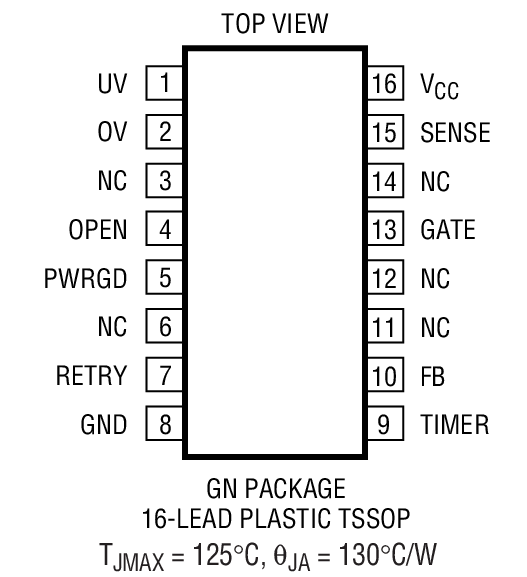

LT4254封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT4254介绍
LT4254 - LT4254是具开路检测功能的正高压热插拨控制器

LT4254是Linear公司的一款高电压热插拔控制器产品,LT4254是具开路检测功能的正高压热插拨控制器,本站介绍了LT4254的封装应用图解、特点和优点、功能等,并给出了与LT4254相关的凌力尔特元器件型号供参考。

LT4254 - 具开路检测功能的正高压热插拨控制器

LT4254 - 具开路检测功能的正高压热插拨控制器 - Linear Technology(凌力尔特)

功能描述

LT4254 高压热插拨 (Hot SwapTM) 控制器允许电路板在带电背板上安全地插拨。对于 10.8V 至 36V 范围内的供电电压,一个内部驱动器对高压侧 N 沟道MOSFET的栅极进行控制。该器件具有一个用于指示异常低负载电流状态的开路检测 (OPEN) 输出。

?LT4254 具有一个可调模拟折返电流限制。如果电源处于电流限值状态的时间超过了一个可调时间量,则 N 沟道 MOSFET 关断,PWRGD 输出走低,且 LT4254 要么在一个超时延迟之后自动重试,要么锁断至 UV 引脚循环至低电平为止。RETRY 引脚将设定该器件是在一个过流故障之后自动重试,还是锁断至 UV 引脚循环至低电平为止。

?PWRGD 输出可指示输出电压何时升至一个可设置电平之上。一个从 VCC 引出的外部电阻串提供了可编程欠压和过压保护。

特点
  • 允许电路板在带电背板上安全地插拨
  • 可在 10.8V 至 36V 的范围内控制供电电压
  • 折返电流限制
  • 开路和过流故障检测
  • 驱动一个外部 N 沟道 MOSFET
  • 过流故障之后进行自动重试或锁断操作
  • 可编程供电电压上电速率
  • 欠压和过压保护
  • MOSFET 开路检测
  • 16 引脚 SSOP 封装
  • 应用
  • 板卡带电插拨
  • 电子电路断路器 / 电源总线
  • 工业用高压侧开关 / 电路断路器
  • 24V 工业 / 报警系统
  • 12V 和 24V 分布式电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4254CGN SSOP-16 C $2.25 $1.95
    LT4254CGN#PBF SSOP-16 C $2.25 $1.95
    LT4254CGN#TR SSOP-16 C $2.01
    LT4254CGN#TRPBF SSOP-16 C $2.01
    LT4254IGN SSOP-16 I $2.60 $2.25
    LT4254IGN#PBF SSOP-16 I $2.60 $2.25
    LT4254IGN#TR SSOP-16 I $2.31
    LT4254IGN#TRPBF SSOP-16 I $2.31
