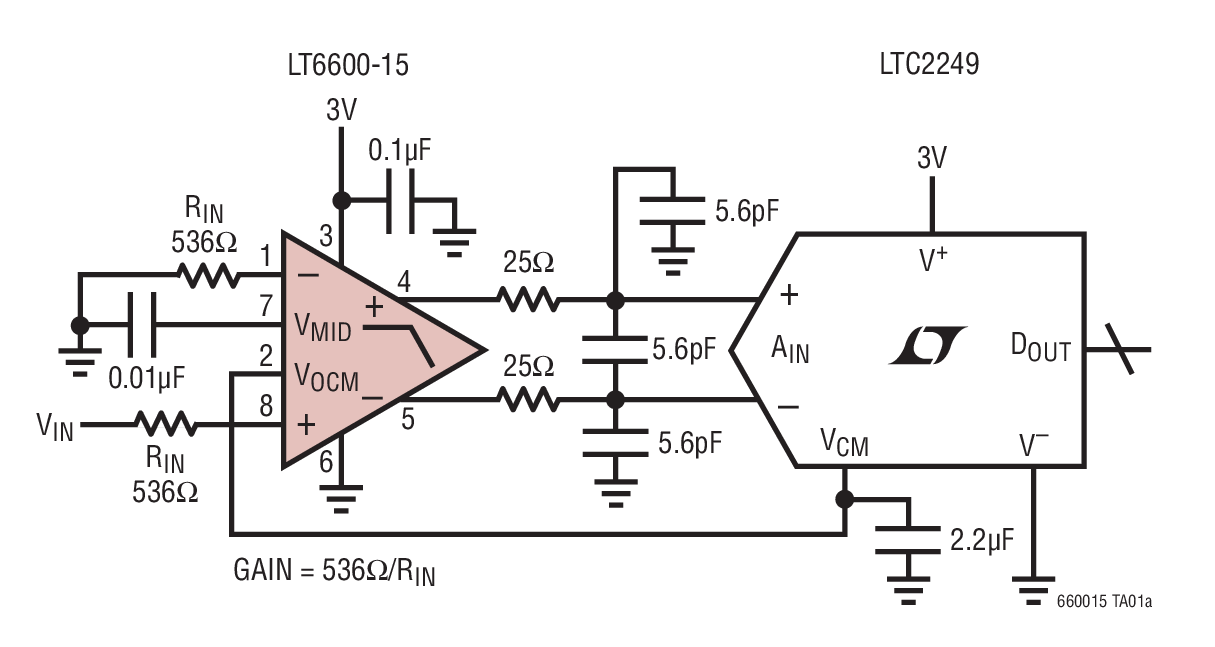

LT6600-15典型应用图例一

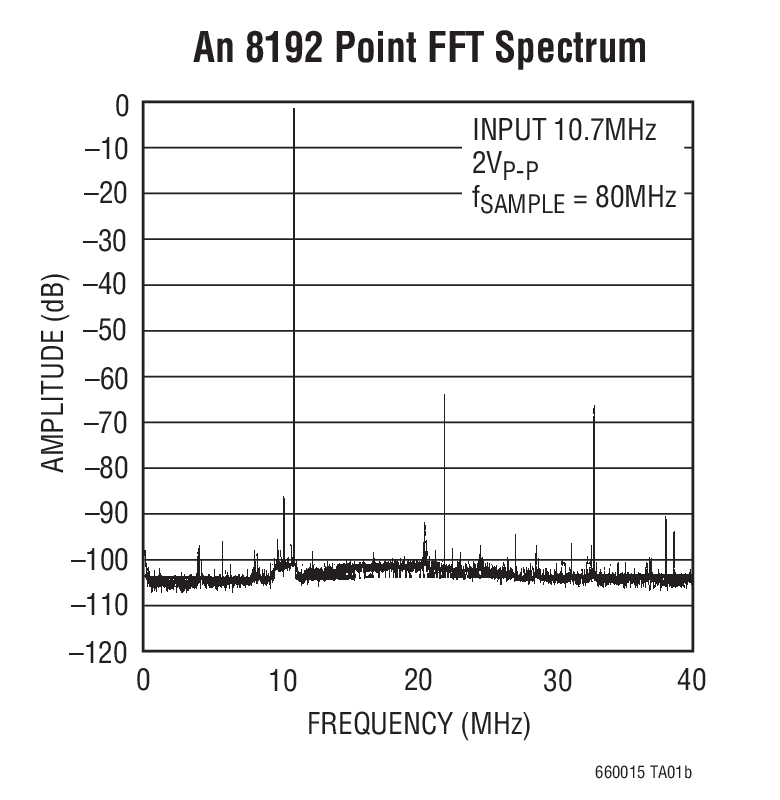

LT6600-15典型应用图例二
LT6600-15 - 封装图解：

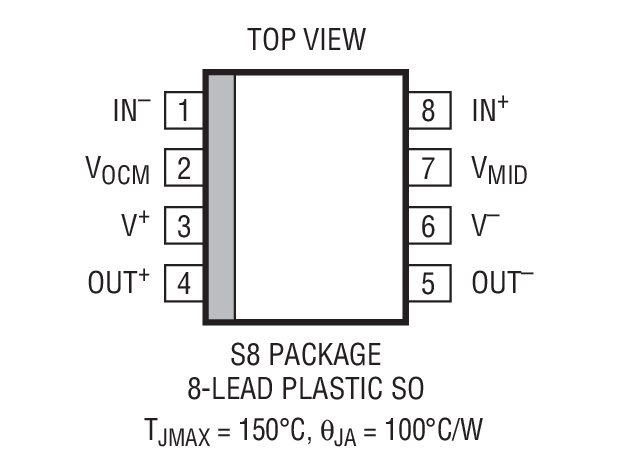

LT6600-15封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6600-15介绍

LT6600-15 - LT6600-15是非常低噪声、差分放大器和 15MHz 低通滤波器

LT6600-15是LINEAR凌力尔特公司的一款差分放大器产品，LT6600-15是LT6600-15是非常低噪声、差分放大器和 15MHz 低通滤波器，本站介绍了LT6600-15的封装应用图解、特点和优点、功能等，并给出了与LT6600-15相关的LINEAR元器件型号供参考。

LT6600-15 - LT6600-15是非常低噪声、差分放大器和 15MHz 低通滤波器 - 差分放大器 - RF和无线 - 凌力尔特

LT6600-15 - 非常低噪声、差分放大器和 15MHz 低通滤波器

LT6600-15 - 非常低噪声、差分放大器和 15MHz 低通滤波器 - Linear Technology（凌力尔特）

功能描述

LT6600-15 组合了一个全差分放大器和一个近似切比雪夫 (Chebyshev) 频率响应的4 阶 15MHz 低通滤波器。大多数差分放大器都需要使用很多精准的外部元件，以修整增益和带宽。与此大不相同的是，当采用 LT6600-15 时，可由两个外部电阻器来设置差分增益，而且滤波器的 15MHz 截止频率和通带纹波是在内部设定的。LT6600-15 还提供了用于设定其输出共模电压所必需的电平移动，以适应 A/D 的基准电压要求。

LT6600-15 采用一种专有的内部架构，集成了一个抗混叠滤波器和一个差分放大器/驱动器，而并未牺牲失真或低噪声性能。在单位增益条件下，测得的带内信噪比达到了令人注目的 76dB。在较高的增益条件下，输入引致的噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使输出信噪比发生显著的劣化。

LT6600-15 还拥有在低电压条件下运作的能力。差分设计提供了针对一个 2VP-P 信号电平的超群性能，而该器件可采用单 3V 工作电源。

LT6600-15 采用 SO-8 封装，而且引脚与独立型差分放大器相兼容。

特点
  • 可利用两个外部电阻器来设置差分增益
  • 可调输出共模电压
  • 采用 3V、5V、±5V 工作电源，并针对这些工作电源拟订技术规格
  • 具 15MHz 截止频率的 0.5dB 纹波四阶低通滤波器
  • 76dB S/N (采用 3V 电源和 2VP-P 输出)
  • 低失真，2VP-P，800Ω 负载，VS = 3V 1MHz：86dBc (二阶)，90dBc (三阶) 10MHz：63dBc (二阶)，69dBc (三阶)
  • 全差分输入和输出
  • 与常用差分放大器的引出脚配置相兼容
  • SO-8 封装
    • 应用
  • 网络或蜂窝基站应用中的高速 ADC 抗混叠和 DAC 滤波处理
  • 高速测试和测量设备
  • 医学成像
  • 差分放大器的直接替代元件
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6600CS8-15 SO-8 C $3.80 $2.95
    LT6600CS8-15#PBF SO-8 C $3.80 $2.95
    LT6600CS8-15#TR SO-8 C $3.01
    LT6600CS8-15#TRPBF SO-8 C $3.01
    LT6600IS8-15 SO-8 I $4.35 $3.40
    LT6600IS8-15#PBF SO-8 I $4.35 $3.40
    LT6600IS8-15#TR SO-8 I $3.46
    LT6600IS8-15#TRPBF SO-8 I $3.46
