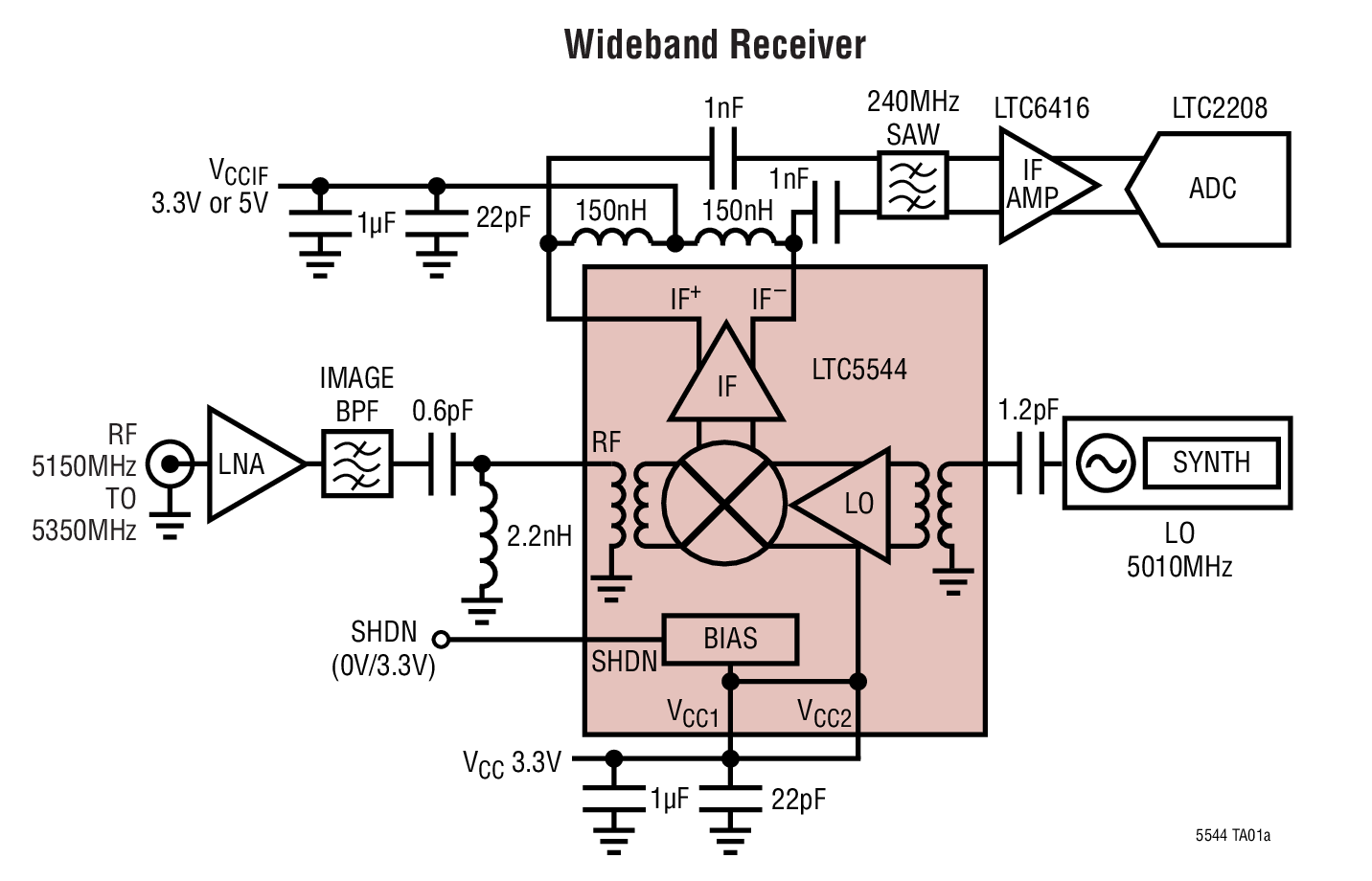

LTC5544典型应用图例一

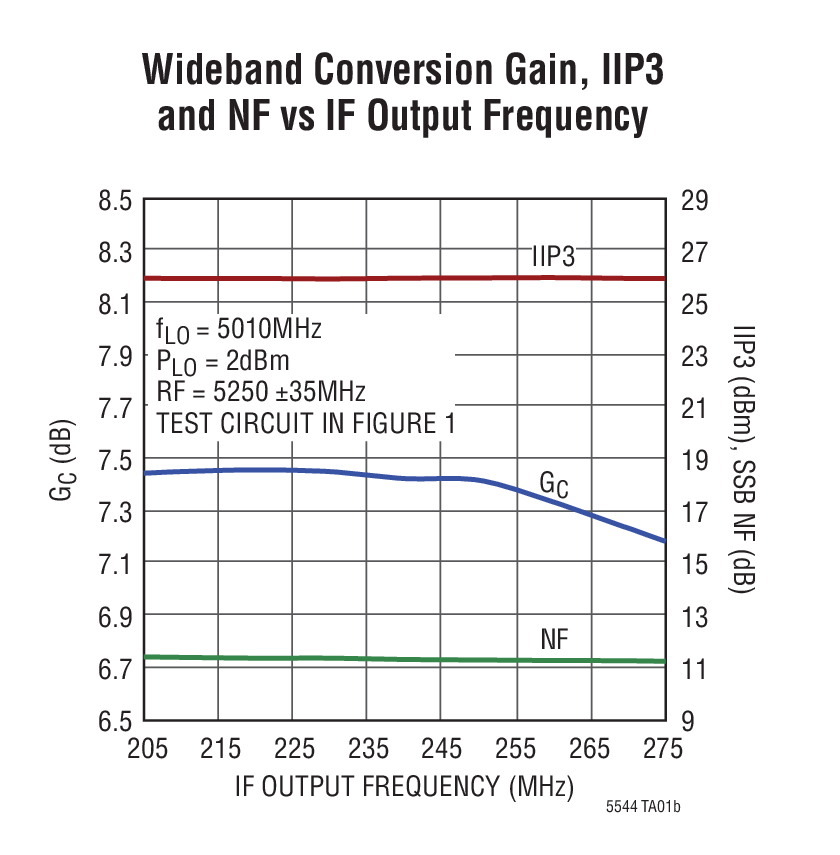

LTC5544典型应用图例二
LTC5544 - 封装图解：

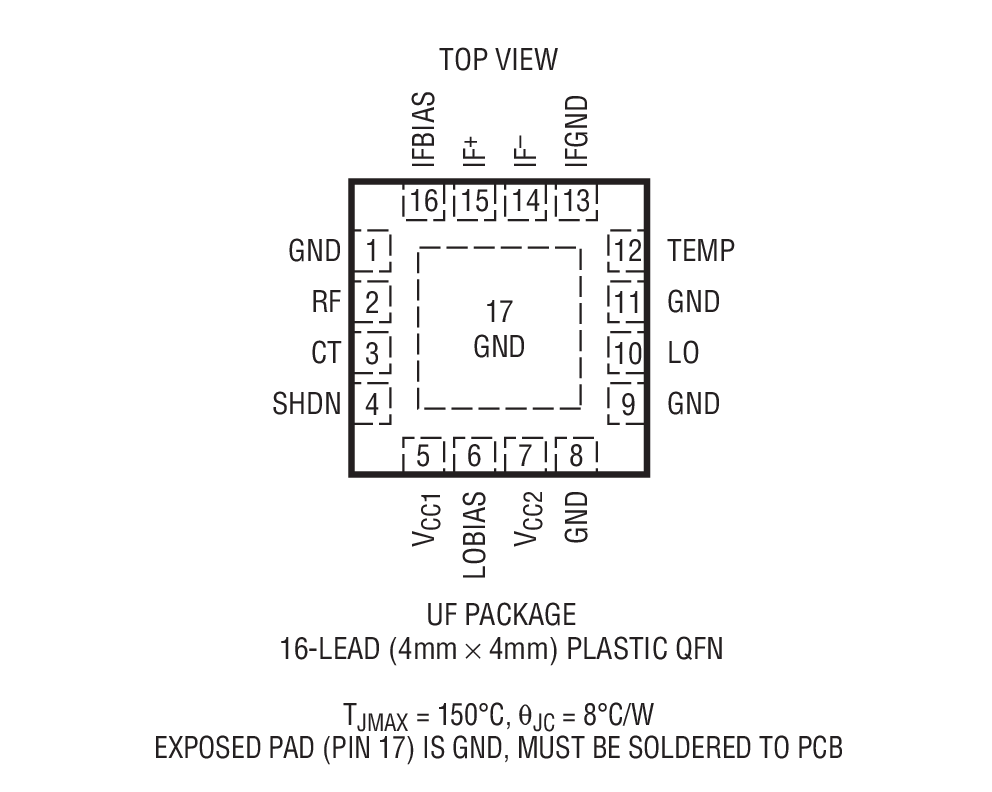

LTC5544封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC5544介绍

LTC5544 - LTC5544是4GHz 至 6GHz、高动态范围、下变频混频器

LTC5544是LINEAR凌力尔特公司的一款下变频混频器产品，LTC5544是LTC5544是4GHz 至 6GHz、高动态范围、下变频混频器，本站介绍了LTC5544的封装应用图解、特点和优点、功能等，并给出了与LTC5544相关的LINEAR元器件型号供参考。

LTC5544 - LTC5544是4GHz 至 6GHz、高动态范围、下变频混频器 - 下变频混频器 - RF和无线 - 凌力尔特

LTC5544 - 4GHz 至 6GHz、高动态范围、下变频混频器

LTC5544 - 4GHz 至 6GHz、高动态范围、下变频混频器 - Linear Technology（凌力尔特）

功能描述

LTC5544 隶属于一个覆盖 600MHz 至 6GHz 频率范围的高动态范围、高增益无源下变频混频器系列。LTC5544 专为 4GHz 至 6GHz RF 应用而优化。LO 频率必须位于 4.2GHz 至 5.8GHz 的范围之内，以获得最佳性能。该器件的典型应用是具有一个 5.15GHz 至 5.35GHz RF 输入和低端 LO 的 WiMAX 接收机。

LTC5544 专为 3.3V 工作电压而设计，然而，IF 放大器可由 5V 电压来供电以实现较高的 P1dB。

LTC5544 的高集成度最大限度地缩减了总体解决方案成本、板级空间和系统级偏差，同时提供了适合严苛接收机应用的极高动态范围。

特点
  • 转换增益：7.4dB (在 5250MHz)
  • IIP3：25.9dBm (在 5250MHz)
  • 噪声指数：11.3dB (在 5250MHz)
  • 高输入 P1dB
  • IF 带宽高达 1GHz
  • 640mW 功耗
  • 停机引脚
  • 50Ω 单端 RF 和 LO 输入
  • +2dBm LO 驱动电平
  • 高 LO-RF 和 LO-IF 隔离度
  • -40°C 至 105°C 工作温度 (TC)
  • 小的解决方案外形尺寸
  • 16 引脚 (4mm x 4mm) QFN 封装
    • 应用
  • 5GHz WiMAX / WLAN 接收机
  • 4.9GHz 公共安全频段
  • 4.9GHz 至 6GHz 军用通信
  • 点对点宽带通信
  • 雷达系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5544IUF#PBF 4x4 QFN-16 I $12.10 $8.50
    LTC5544IUF#TRPBF 4x4 QFN-16 I $8.55
