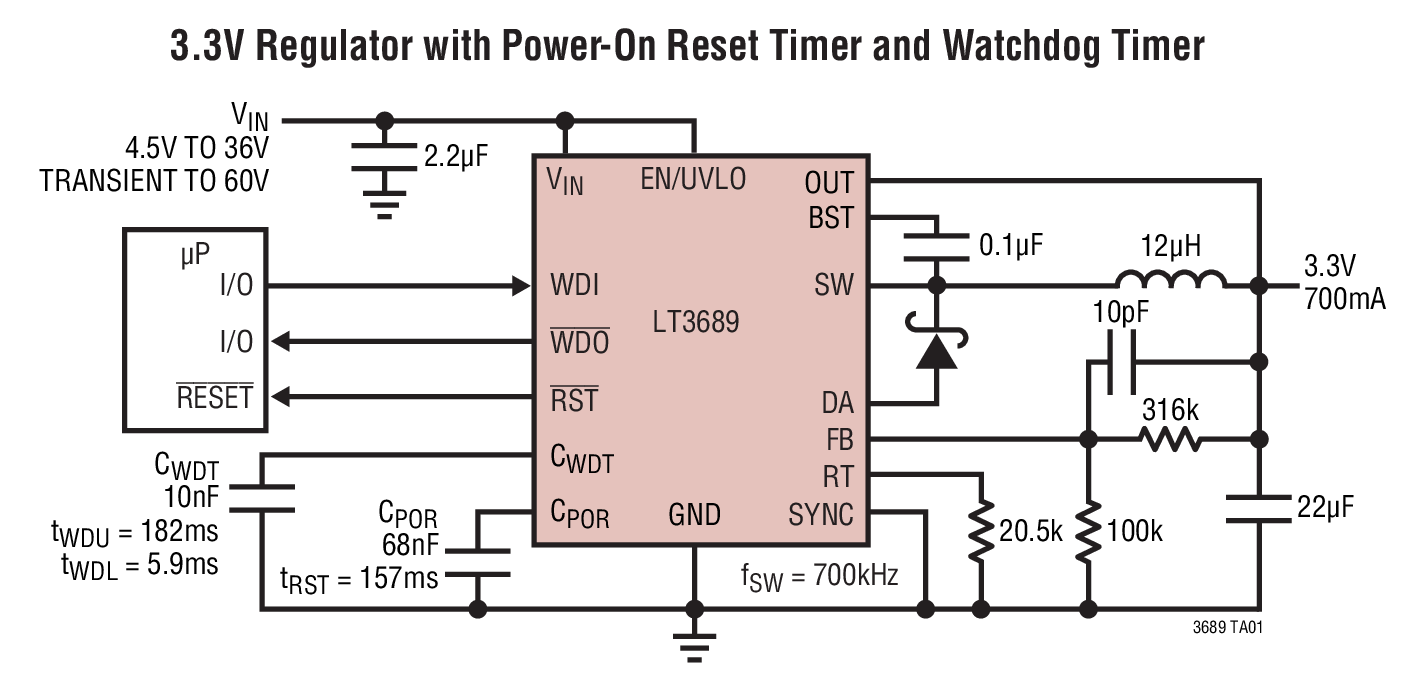

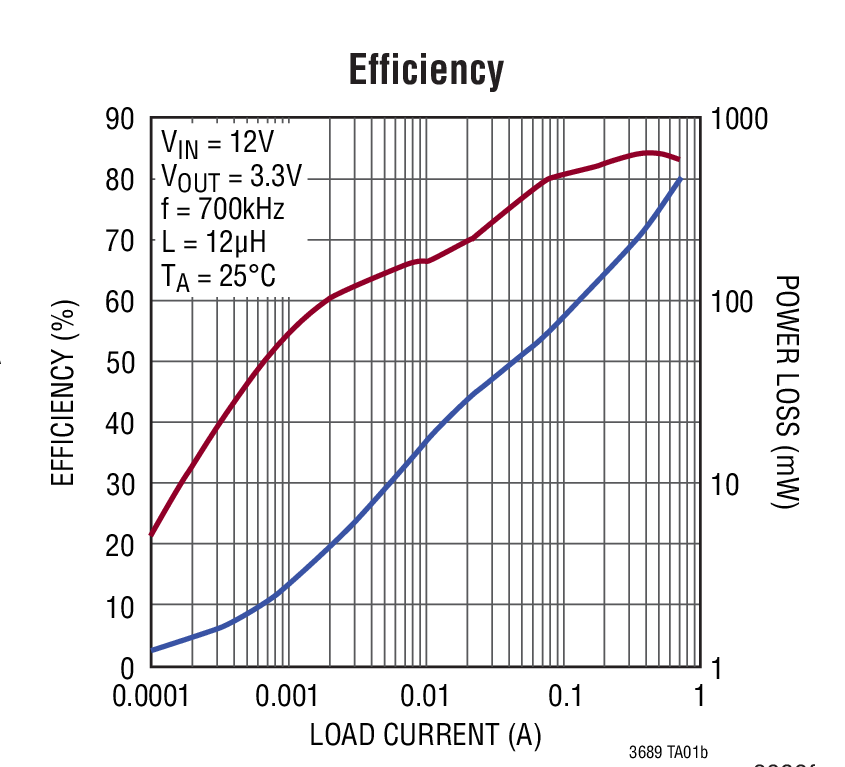

LT3689-5 - 典型应用图例：

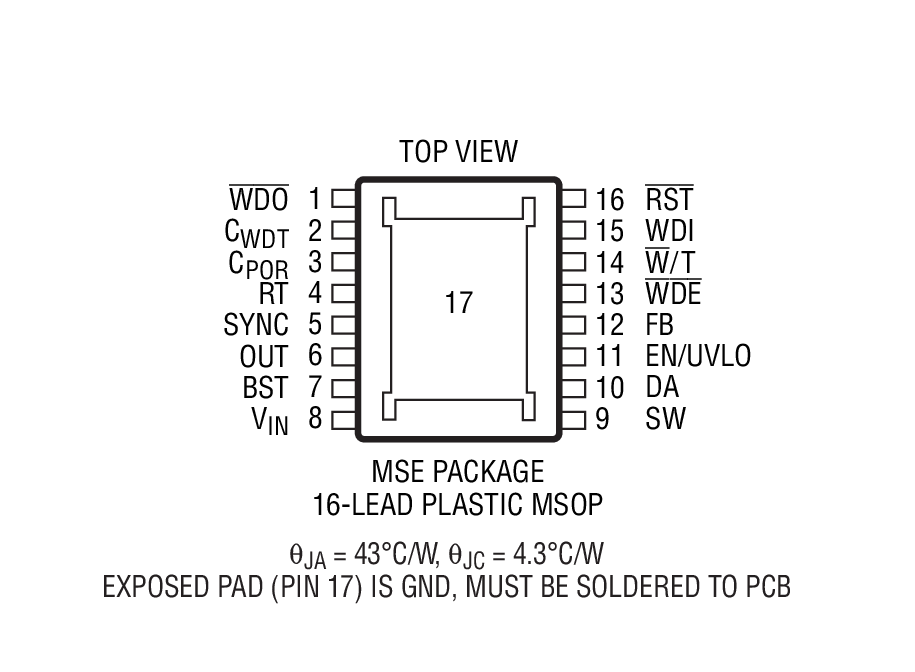

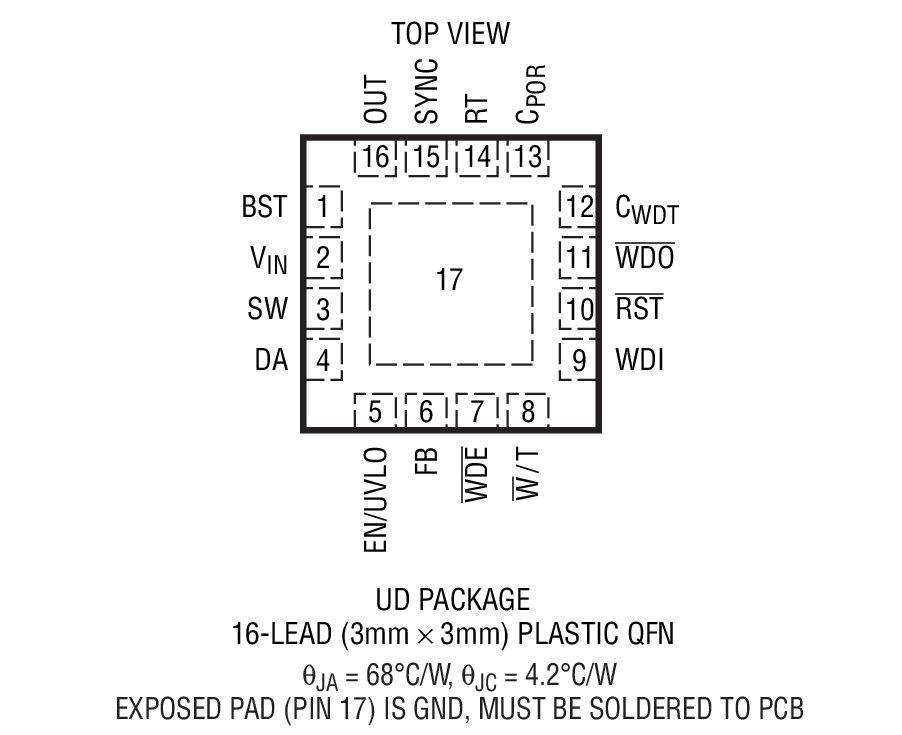

LT3689-5 - 封装图解：
LINEAR凌力尔特芯片：
- LTC1421CSW#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- DC1629A - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LT8608EMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3050EDDB#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTM4607IV#PBF - 板安装电源 > 直流转换器
- LT6200CS6-5#TRMPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3547BEDDB-1#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2631ITS8-LM12#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC6903IMS8#PBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LT3990EMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT8618IDDB-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC2164A-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC7851IUHH#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1575CS8-1.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性稳压器控制器
- LTC2637IDE-HMX8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC1050HS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1458LIG#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3633AIUFD-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1859A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT1999HMS8-10F#WPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
LT3689-5 - LT3689-5是具上电复位和看门狗定时器的 700mA 降压型稳压器
LT3689-5是LINEAR凌力尔特公司的一款微功率降压产品，LT3689-5是LT3689-5是具上电复位和看门狗定时器的 700mA 降压型稳压器，本站介绍了LT3689-5的封装应用图解、特点和优点、功能等，并给出了与LT3689-5相关的LINEAR元器件型号供参考。
LT3689-5 - LT3689-5是具上电复位和看门狗定时器的 700mA 降压型稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特
LT3689-5 - 具上电复位和看门狗定时器的 700mA 降压型稳压器
LT3689 / LT3689-5 - 具上电复位和看门狗定时器的 700mA 降压型稳压器 - Linear Technology（凌力尔特）
功能描述
LT3689 是一款可调频率 (350kHz 至 2.2MHz) 单片式降压型开关稳压器，具有一个上电复位和看门狗定时器。稳压器可在输入电压高达 36V 的条件下正常运作，并可安全承受高达 60V 的瞬态电压。低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下，且输入静态电流仅为 85μA。当 EN / UVLO 被拉至低电平时，停机电路将输入电源电流减小至 1μA 以下。在 EN / UVLO 引脚上使用一个电阻分压器可提供一种可编程欠压闭锁功能。电流限制、频率折返和热停机电路则提供了故障保护功能。
复位和看门狗超时周期可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作，而不会产生误触发现象。如果输出电压降至编程值以下达 10%，则集电极开路 RST 被拉低。看门狗定时器可通过引脚来选择窗口或超时模式。在超时模式中，如果在检测到一个看门狗变换之前经历了一个过长的周期，则 WDO 将被拉至低电平。在窗口模式中，LT3689 将监视那些聚集得过于靠近或过于疏远的 WDI 下降沿。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3689EMSE-5#PBF | MS-16E | E | $4.64 | $3.25 |
| LT3689EMSE-5#TRPBF | MS-16E | E | $3.31 | |
| LT3689EMSE#PBF | MS-16E | E | $4.64 | $3.25 |
| LT3689EMSE#TRPBF | MS-16E | E | $3.31 | |
| LT3689EUD-5#PBF | 3x3 QFN-16 | E | $4.57 | $3.20 |
| LT3689EUD-5#TRPBF | 3x3 QFN-16 | E | $3.26 | |
| LT3689EUD#PBF | 3x3 QFN-16 | E | $4.57 | $3.20 |
| LT3689EUD#TRPBF | 3x3 QFN-16 | E | $3.26 | |
| LT3689HMSE-5#PBF | MS-16E | H | $5.51 | $3.86 |
| LT3689HMSE-5#TRPBF | MS-16E | H | $3.92 | |
| LT3689HMSE#PBF | MS-16E | H | $5.51 | $3.86 |
| LT3689HMSE#TRPBF | MS-16E | H | $3.92 | |
| LT3689IMSE-5#PBF | MS-16E | I | $5.16 | $3.61 |
| LT3689IMSE-5#TRPBF | MS-16E | I | $3.67 | |
| LT3689IMSE#PBF | MS-16E | I | $5.16 | $3.61 |
| LT3689IMSE#TRPBF | MS-16E | I | $3.67 | |
| LT3689IUD-5#PBF | 3x3 QFN-16 | I | $5.09 | $3.56 |
| LT3689IUD-5#TRPBF | 3x3 QFN-16 | I | $3.62 | |
| LT3689IUD#PBF | 3x3 QFN-16 | I | $5.09 | $3.56 |
| LT3689IUD#TRPBF | 3x3 QFN-16 | I | $3.62 |
