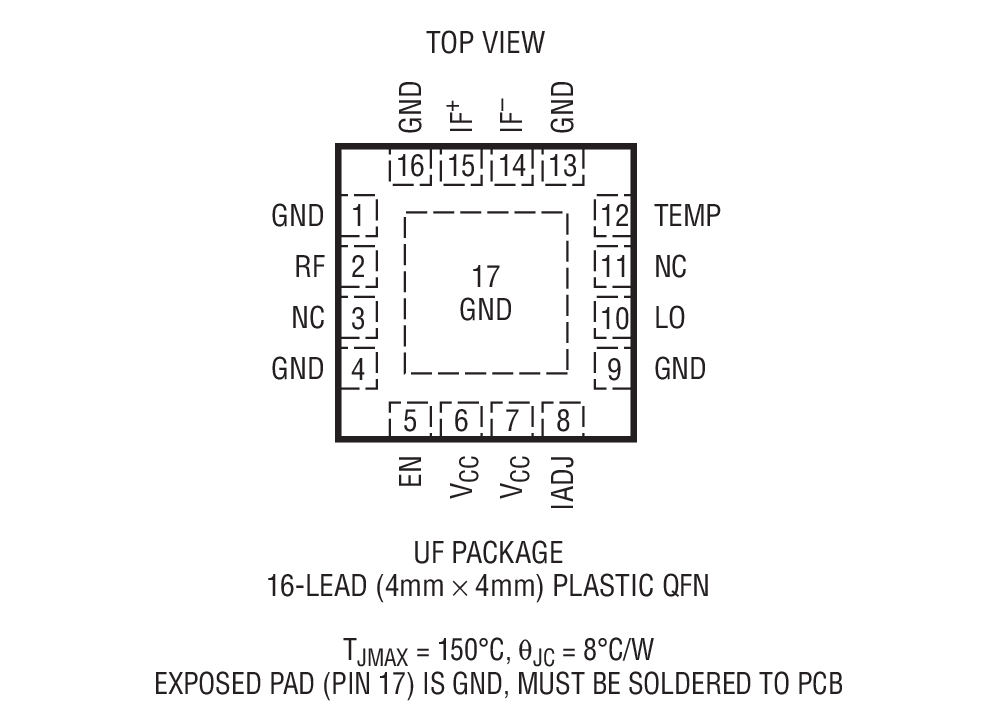

LTC5577是LINEAR凌力尔特公司的一款下变频混频器产品，LTC5577是LTC5577是300MHz 至 6GHz 高信号电平有源下变频混频器，本站介绍了LTC5577的封装应用图解、特点和优点、功能等，并给出了与LTC5577相关的LINEAR元器件型号供参考。

LTC5577 - LTC5577是300MHz 至 6GHz 高信号电平有源下变频混频器 - 下变频混频器 - RF和无线 - 凌力尔特

LTC5577 - 300MHz 至 6GHz 高信号电平有源下变频混频器

LTC5577 - 300MHz 至 6GHz 高信号电平有源下变频混频器 - Linear Technology（凌力尔特）

功能描述

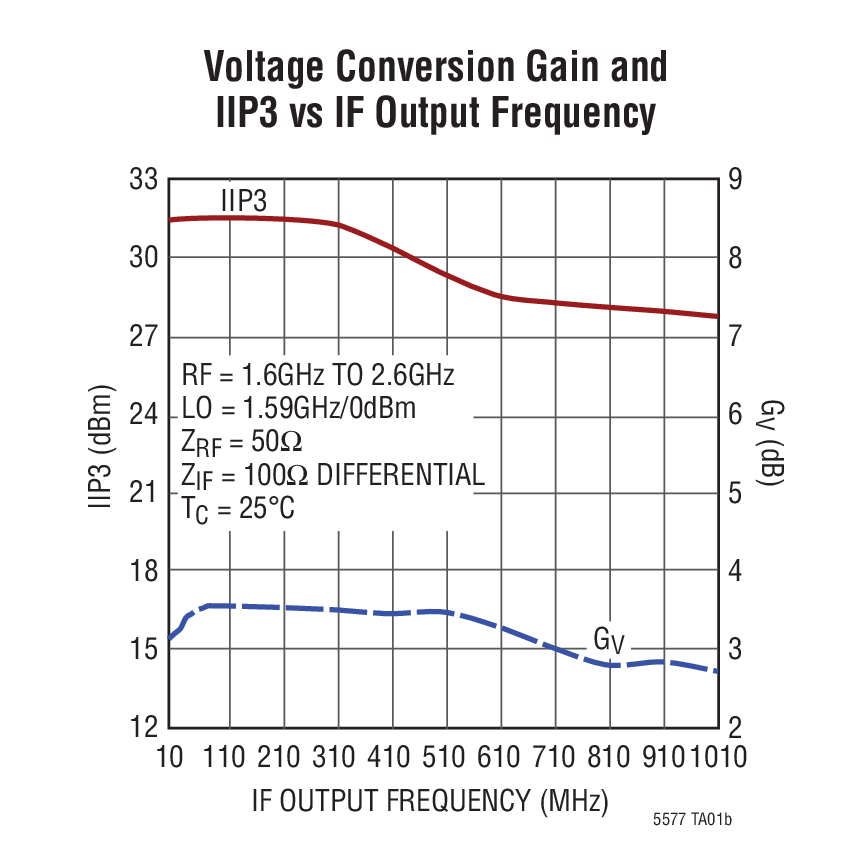

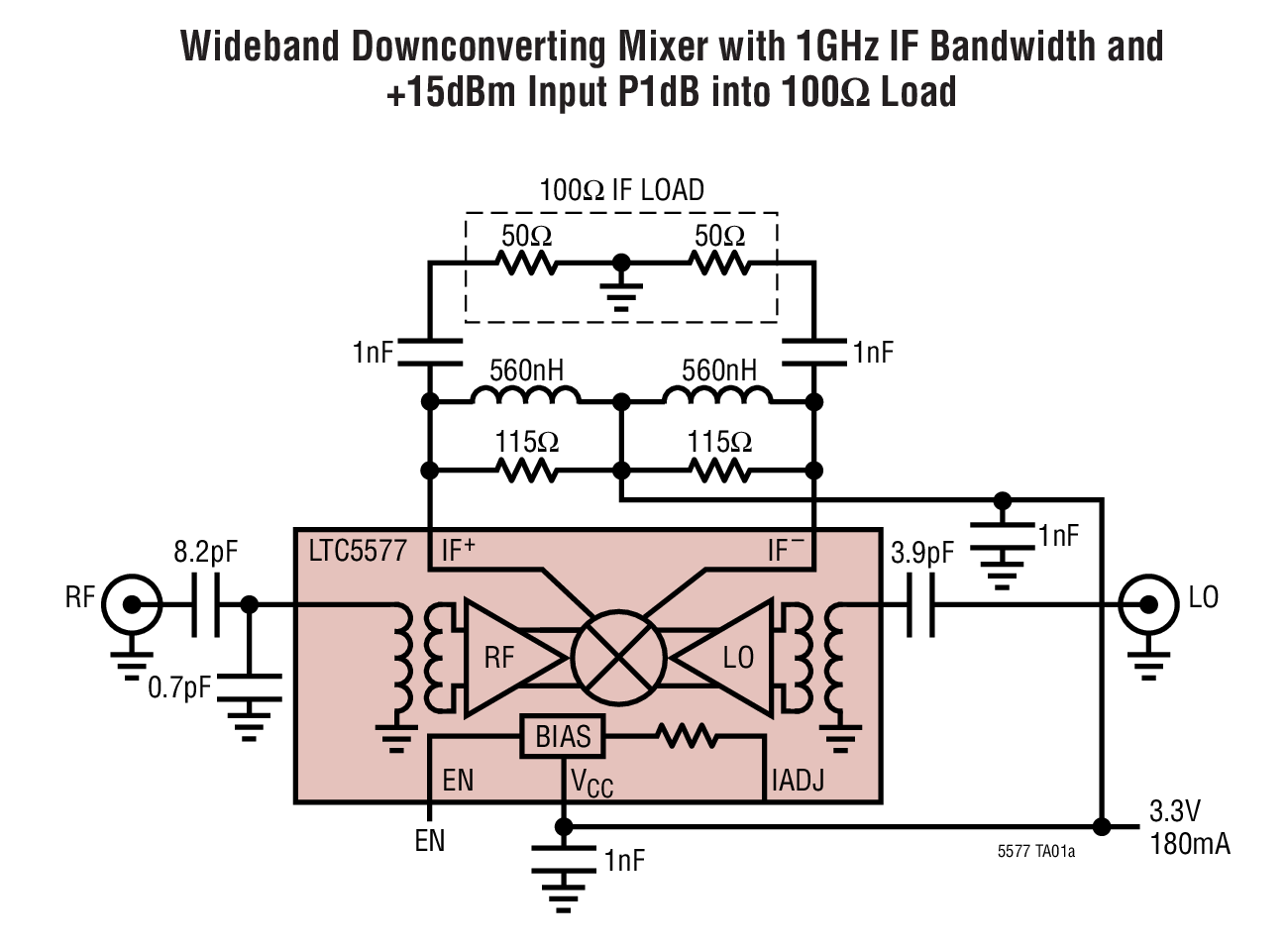

LTC5577 有源混频器专为要求高输入信号处理能力和宽带宽的 RF 下变频应用而优化。宽带 IF 输出采用外部电阻器来设定输出阻抗，从而提供了与差分 IF 负载 (例如：滤波器和放大器) 直接匹配的灵活性。该器件虽然针对一个 100Ω 差分输出阻抗进行特性分析和规格拟订，但其可与 50Ω 至 400Ω 的输出阻抗配合运作，并在较高的阻抗级别下具有较高的增益和减低的 IIP3 和 P1dB。IF 输出可在高达 1.5GHz 的频率下使用。

在接收器应用中，高输入 P1dB 和 IIP3 允许使用较高增益的低噪声放大器，从而可获得较高的接收器灵敏度。RF 和 LO 输入端上的集成型变压器提供单端 50Ω 接口，同时最大限度地缩减了解决方案尺寸。

特点

+30dBm IIP3

+15dBm 输入 P1dB

0dB 转换增益

宽带差分 IF 输出

非常低的 2 x 2 和 3 x 3 杂散

IF 频率范围高达 1.5GHz

低 LO-RF 泄漏

停机时 LO 输入 50Ω 匹配

－40ºC 至 105ºC 工作温度 (TC)

非常小的解决方案外形尺寸
