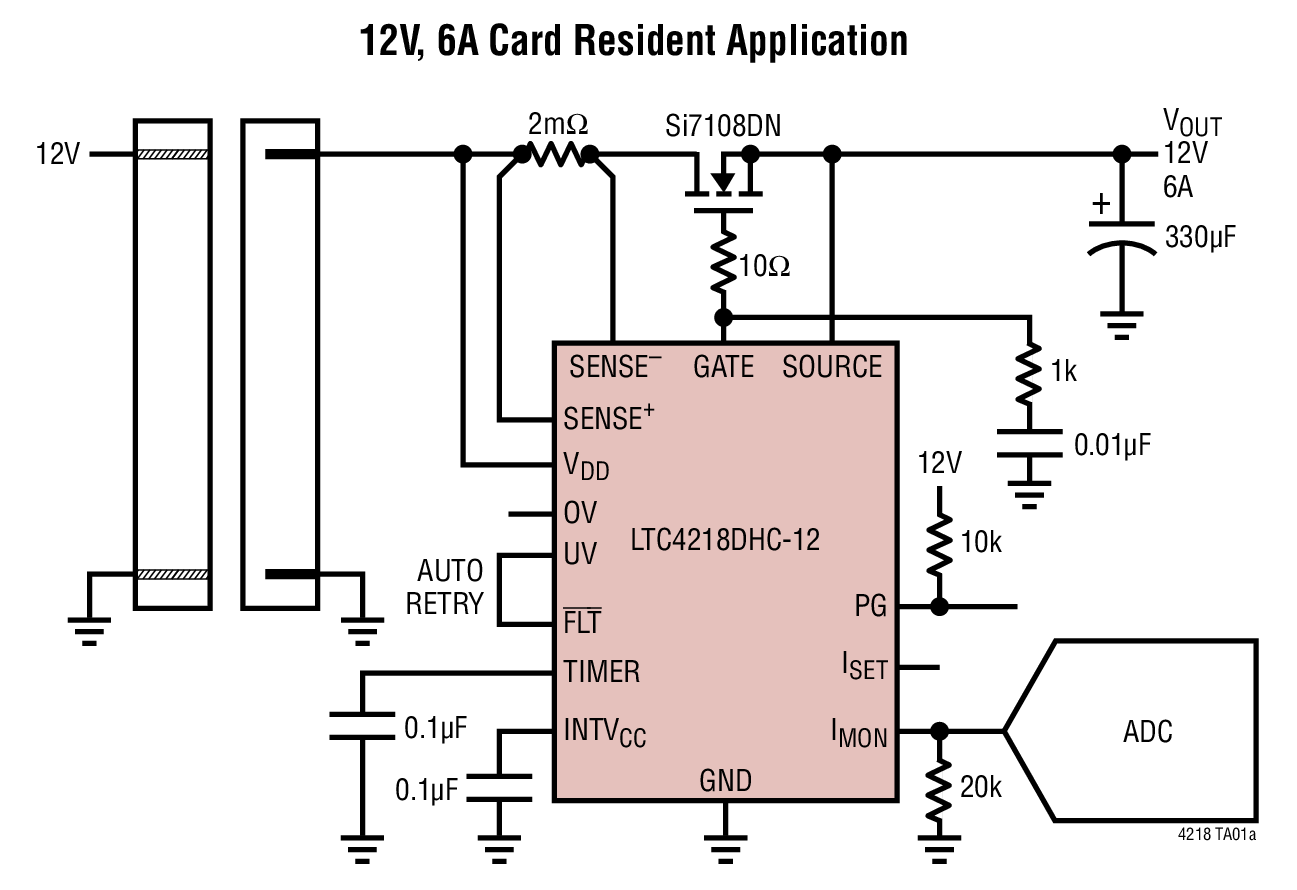

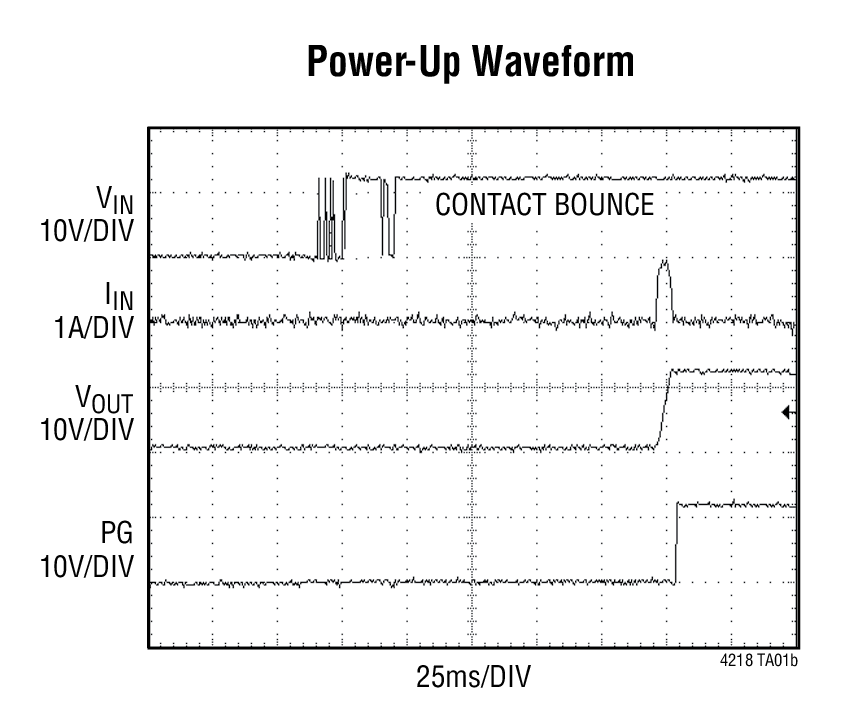

LTC4218 - 典型应用图例：

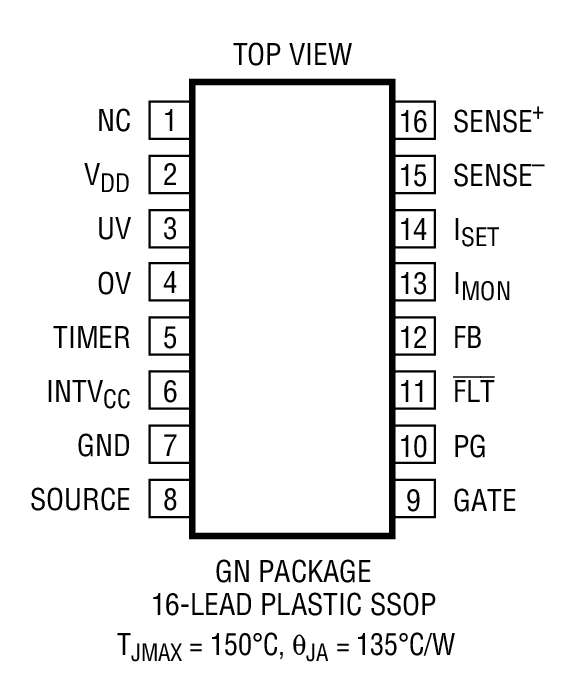

LTC4218 - 封装图解：

LTC4218 - LTC4218是热插拔控制器

LTC4218是Linear公司的一款低电压热插拔控制器产品，LTC4218是热插拔控制器，本站介绍了LTC4218的封装应用图解、特点和优点、功能等，并给出了与LTC4218相关的凌力尔特元器件型号供参考。

LTC4218 - 热插拔控制器

LTC4218 - 热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4218 是一款热插拔 (Hot SwapTM) 控制器，允许电路板在带电背板上安全地插入和拔出。一个内部高压侧开关驱动器负责控制一个用于 2.9V 至 26.5V 电源电压的外部 N 沟道 MOSFET 栅极。一个专用的 12V 版本 (LTC4218-12) 包含预设的 12V 特殊门限，而标准器件 LTC4218 则提供了可调门限。

LTC4218 提供了一个准确的 (5%) 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。附加功能包括一个负责放大检测电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出。另外，该器件还提供了过压、欠压和电源良好监视功能。

特点

宽工作电压范围：2.9V 至 26.5V

可调、5% 准确度 (15mV) 电流限值

电流监视器输出

故障之前的可调电流限制定时器

电源良好和故障输出

可调浪涌电流控制

准确度为 2% 的欠压和过压保护

采用 16 引脚 SSOP 和 16 引脚 5mm x 3mm DFN 封装

应用

RAID 系统

ATCA、AMC、μTCA 系统

服务器 I/O 板卡

工业

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4218CDHC-12#PBF	5x3 DFN-16	C	$3.79	$2.65
LTC4218CDHC-12#TRPBF	5x3 DFN-16	C		$2.71
LTC4218CGN#PBF	SSOP-16	C	$3.79	$2.65
LTC4218CGN#TRPBF	SSOP-16	C		$2.71
LTC4218IDHC-12#PBF	5x3 DFN-16	I	$4.35	$3.05
LTC4218IDHC-12#TRPBF	5x3 DFN-16	I		$3.11
LTC4218IGN#PBF	SSOP-16	I	$4.35	$3.05
LTC4218IGN#TRPBF	SSOP-16	I		$3.11
