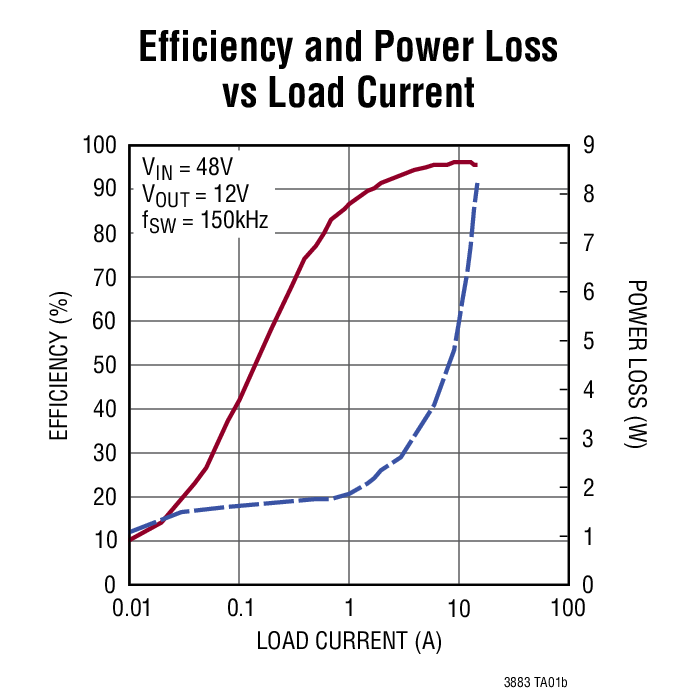

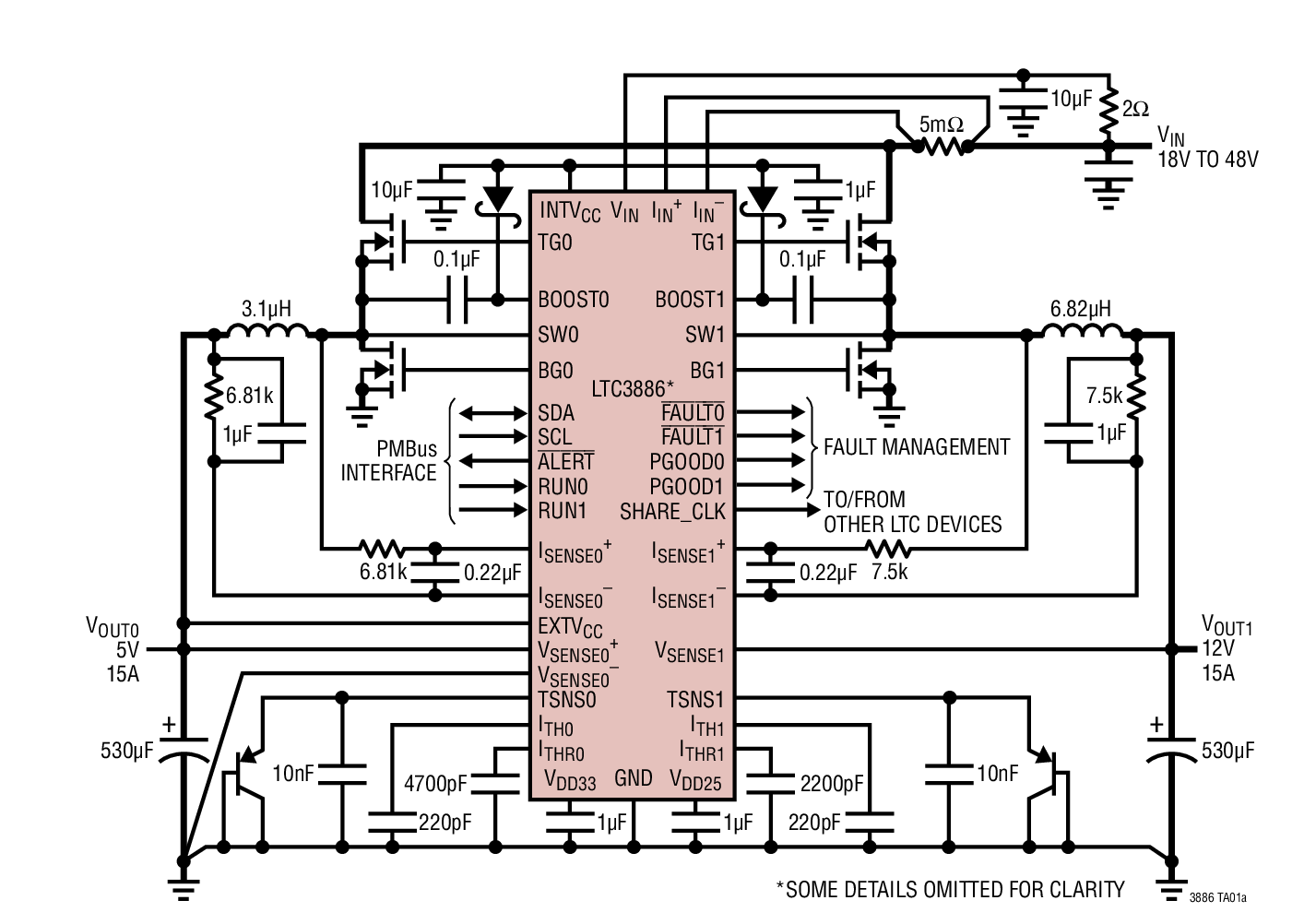

LTC3886 - 典型应用图例：

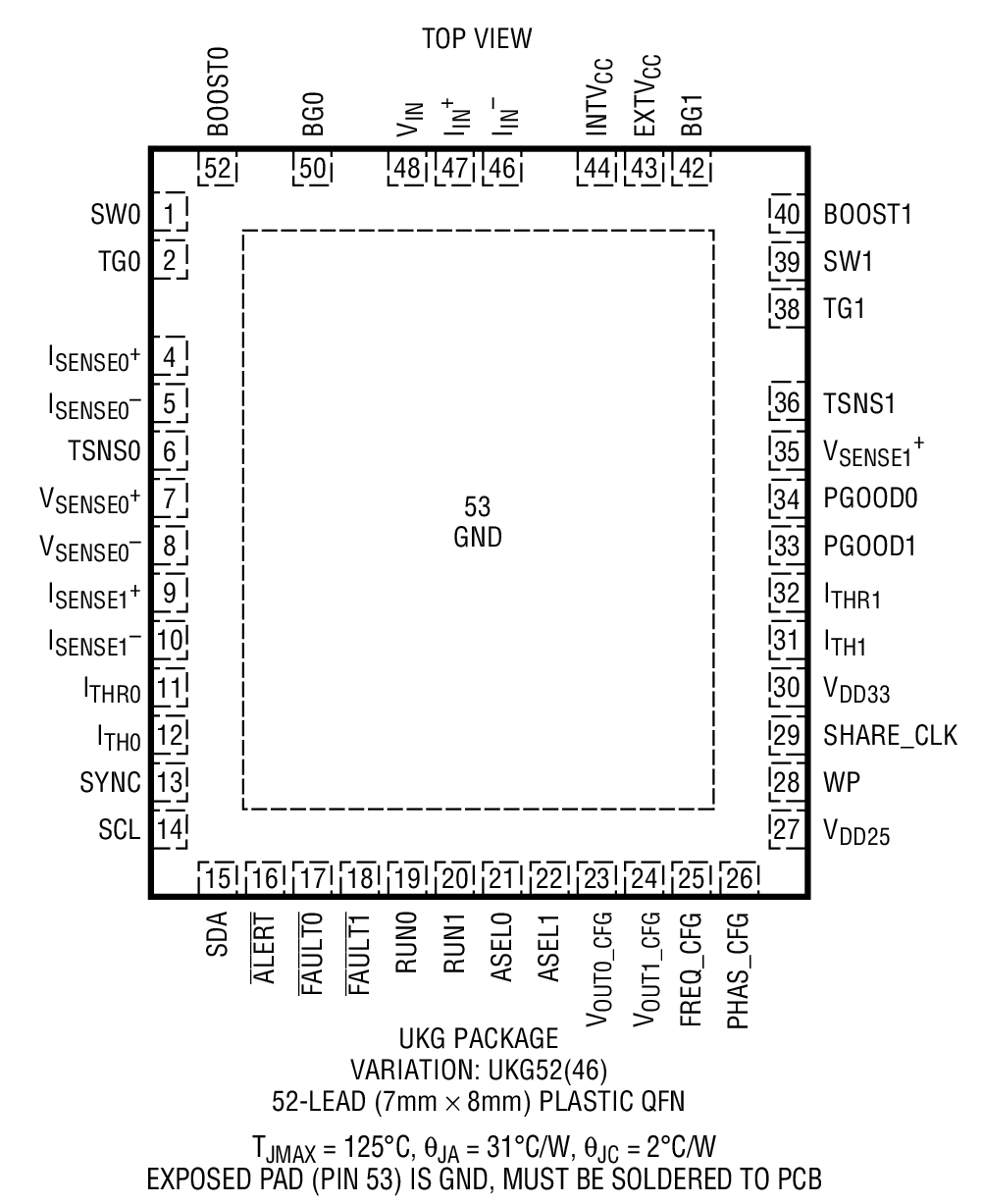

LTC3886 - 封装图解：

LTC3886 - LTC3886是具数字电源系统管理功能的 60V、双路输出、降压型控制器

LTC3886是Linear公司的一款高输入电压降压产品，LTC3886是具数字电源系统管理功能的 60V、双路输出、降压型控制器，本站介绍了LTC3886的封装应用图解、特点和优点、功能等，并给出了与LTC3886相关的凌力尔特元器件型号供参考。

LTC3886 - 具数字电源系统管理功能的 60V、双路输出、降压型控制器

LTC3886 - 具数字电源系统管理功能的 60V、双路输出、降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3886 是一款双通道、多相 DC/DC 同步降压型开关稳压控制器，其具有一个符合基于 I2C 之 PMBus 标准的串行接口。该控制器运用了一种恒定频率、电流模式架构，并拥有高电压输入和输出能力以及可编程环路控制。LTC3886 得到了具有图形用户界面 (GUI) 的 LTPowerPlayTM 软件开发工具的支持。

EXTVCC 引脚支持高达 14V 的电压，因而可实现优化的电路效率和芯片温度，并让控制器输出提供芯片电源。开关频率、输出电压和器件地址可利用数字接口和外部配置电阻器来设置。参数可以通过数字接口来设定或存储于 EEPROM 中。两个输出均具有一个独立的电源良好指示器和 FAULT 功能。

LTC3886 可针对不连续 (脉冲跳跃) 模式或连续电感器电流模式进行配置。

特点

符合 PMBus/I2C 标准的串行接口 - 遥测回读包括 VIN、IIN、VOUT、IOUT、温度和故障 - 可编程电压、电流限值、数字软起动 / 停止、排序、裕度调节、过压 / 欠压 / 过温 (OV/UV/OC)、频率和控制环路补偿

在整个温度范围内实现了小于 ±0.5% 的输出误差

集成型 16 位 ADC 和 12 位 DAC

集成型高端电流检测放大器

内部 EEPROM 和故障记录

集成型 N 沟道 MOSFET 栅极驱动器

应用

电信、数据通信和存储系统

工业和负载点应用
