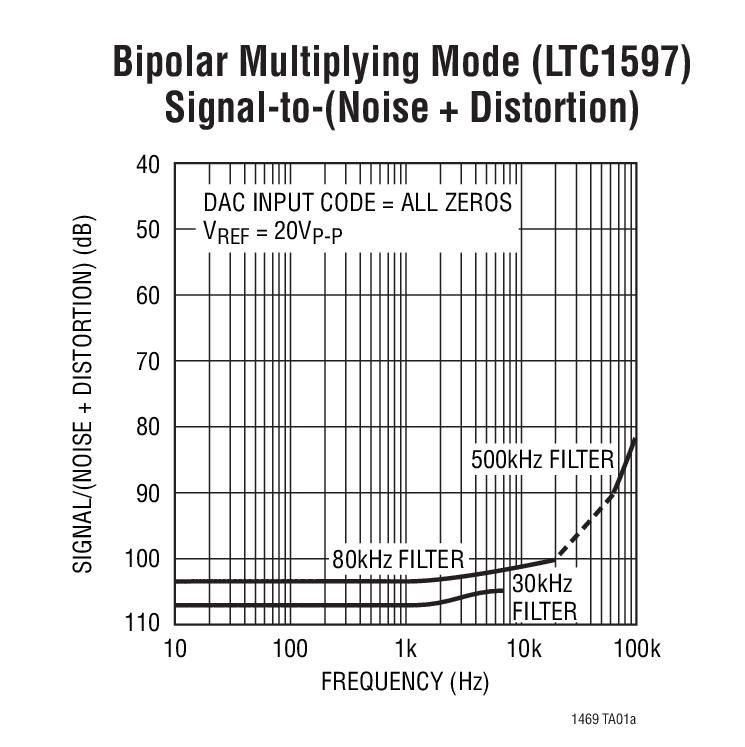

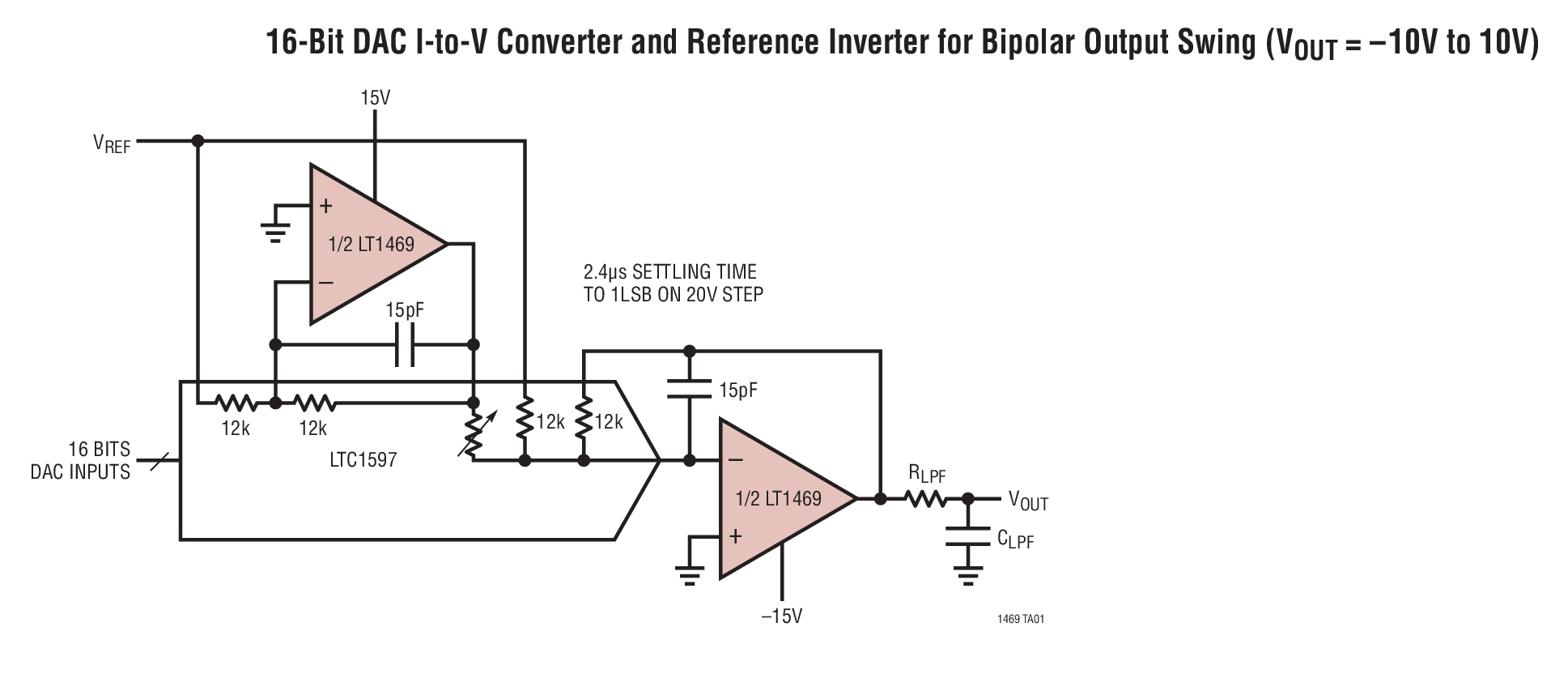

LT1469 - 典型应用图例：

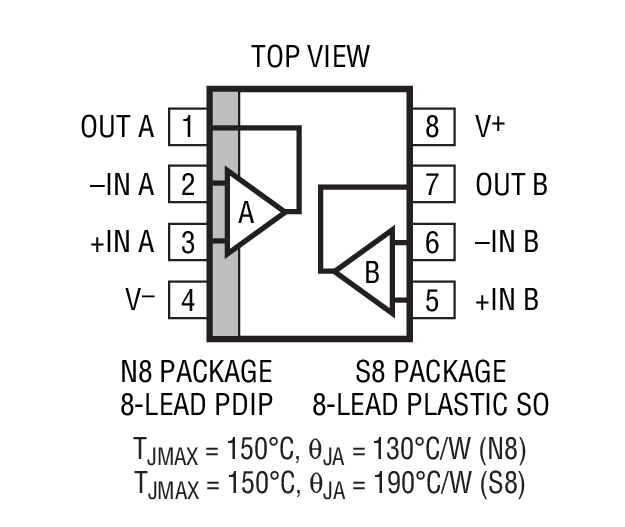

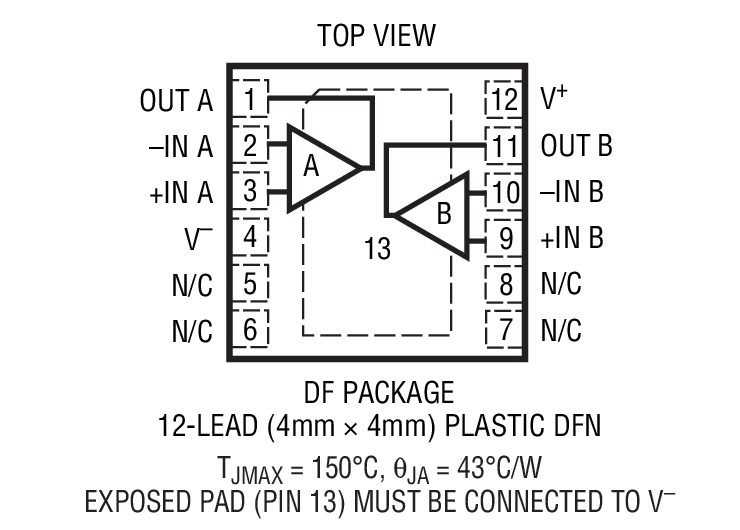

LT1469 - 封装图解：

LT1469 - LT1469是双通道、90MHz、22V/μs、准确度达16位的运算放大器

LT1469是Linear公司的一款精准放大器产品，LT1469是双通道、90MHz、22V/μs、准确度达16位的运算放大器，本站介绍了LT1469的封装应用图解、特点和优点、功能等，并给出了与LT1469相关的凌力尔特元器件型号供参考。

LT1469 - 双通道、90MHz、22V/μs、准确度达16位的运算放大器

LT1469 - 双通道、90MHz、22V/μs、准确度达16位的运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1469 是一款双通道、精准、高速运算放大器，具 16 位准确度，并能在 900ns 的时间里稳定至 150μV (对于 10V 信号)。精准度与 AC 性能的这种独特组合使 LT1469 成为诸如 DAC 电流至电压转换和 ADC 缓冲器等高准确度应用的最佳选择。输入失调电压和反相输入偏置电流的初始准确度和漂移特性适合于负输出应用。

90MHz 增益带宽在所有频率条件下均确保了高开环增益，旨在降低失真。在诸如 ADC缓冲器等同相应用中，其低失真和 DC 准确度提供了完整的 16 位 AC 和 DC 性能。

相比于其他的精准运算放大器，LT1469 的 22V/μs 转换速率在诸如有源滤波器和仪表放大器等应用中改善了大信号性能。

LT1469 采用一种节省空间的 4mm x 4mm 无引线封装以及小外形和 DIP 封装。另外，还提供了一款单通道器件版本 —— LT1468。

特点

90MHz 增益带宽，f = 100kHz

最大输入失调电压：125μV

稳定时间：900ns (AV = -1，150μV，10V 阶跃)

22V/μs 转换速率

低失真，-96.5dB (对于 100kHz，10VP-P)

最大输入失调电压漂移：3μV/℃

最大反相输入偏置电流：10nA

最小 DC 增益：300V/mV

至 2k 负载的最小输出摆幅：±12.8V

具稳定的单位增益

输入噪声电压：5nV/√Hz

输入噪声电流：0.6pA/√Hz

总输入噪声专为 1kΩ < RS < 20kΩ 而优化

技术规格针对 ±5V 和 ±15V 电源电压来拟订

应用

精准仪表

高准确度数据采集系统

16 位 DAC 电流至电压转换器

ADC 缓冲器

低失真有源滤波器

光电二极管放大器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1469ACDF#PBF	4x4 DFN-12	C	$8.62	$5.97
LT1469ACDF#TRPBF	4x4 DFN-12	C		$6.03
LT1469AIDF#PBF	4x4 DFN-12	I	$10.10	$7.00
LT1469AIDF#TRPBF	4x4 DFN-12	I		$7.06
LT1469CDF#PBF	4x4 DFN-12	C	$5.85	$4.95
LT1469CDF#TRPBF	4x4 DFN-12	C		$5.01
LT1469CN8	N-8	C	$5.85	$4.95
LT1469CN8#PBF	N-8	C	$5.85	$4.95
LT1469CS8	SO-8	C	$5.85	$4.95
LT1469CS8#PBF	SO-8	C	$5.85	$4.95
LT1469CS8#TR	SO-8	C		$5.01
LT1469CS8#TRPBF	SO-8	C		$5.01
LT1469IDF#PBF	4x4 DFN-12	I	$7.05	$5.95
LT1469IDF#TRPBF	4x4 DFN-12	I		$6.01
LT1469IN8	N-8	I	$7.05	$5.95
LT1469IN8#PBF	N-8	I	$7.05	$5.95
LT1469IS8	SO-8	I	$7.05	$5.95
LT1469IS8#PBF	SO-8	I	$7.05	$5.95
LT1469IS8#TR	SO-8	I		$6.01
LT1469IS8#TRPBF	SO-8	I		$6.01
