LTC3335 - 具集成型库仑计数器的毫微功率降压-升压型 DC/DC 转换器

LTC3335 - 具集成型库仑计数器的毫微功率降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

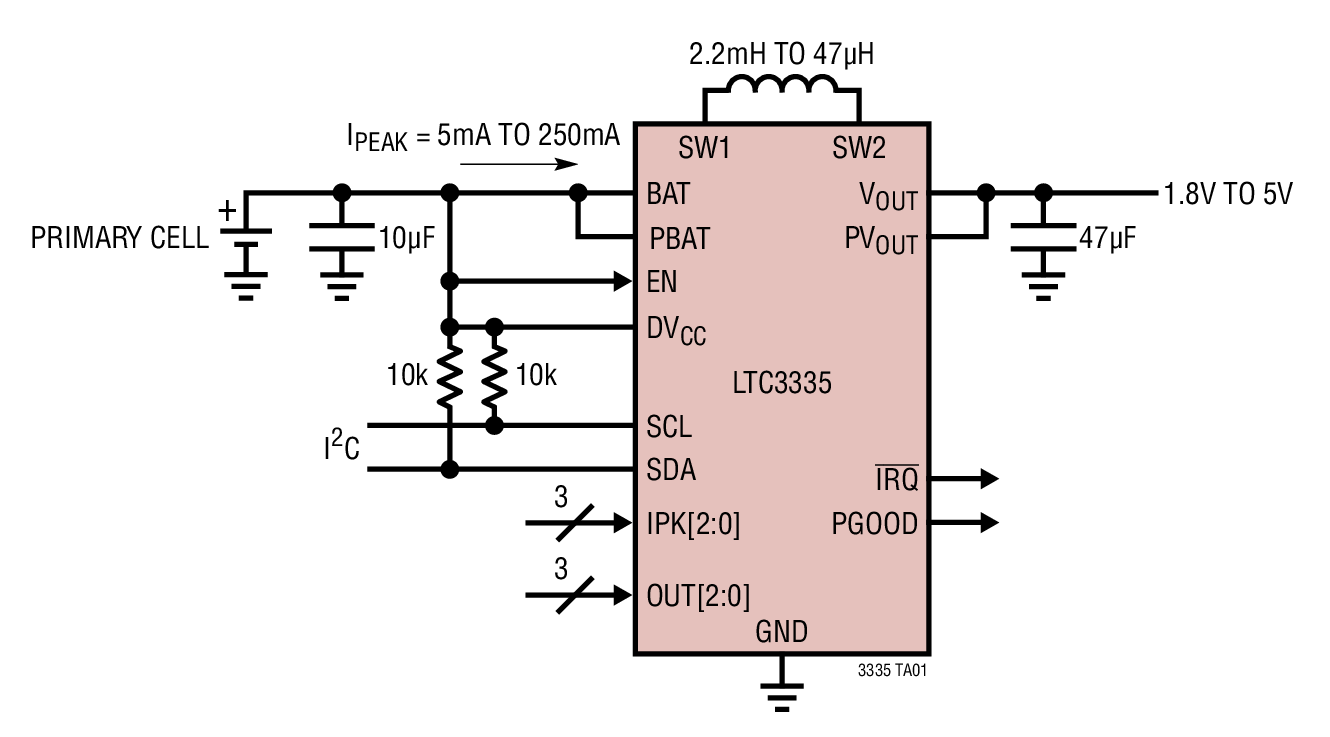

LTC3335 是一款高效率、低静态电流 (680nA) 降压-升压型 DC/DC 转换器，其具有一个可在长使用期限电池供电型应用中监察累积电池放电量的集成型高精度库仑计数器。降压-升压电路能够在其输入端上的电压低至 1.8V 的情况下运作，并提供 8 种可通过引脚选择的输出电压和高达 50mA 的输出电流。

库仑计数器把累积电池放电量存储在一个可通过 I2C 接口访问的内部寄存器中。LTC3335 具有一个可编程放电报警门限。当达到该门限时，将在 IRQ 引脚上产生一个中断。

为了适应各种各样的电池类型和尺寸，峰值输入电流可在低至 5mA 到高达 250mA 的范围内进行选择，而且全标度库仑计数器具有一个 32,768 : 1 的可编程范围。

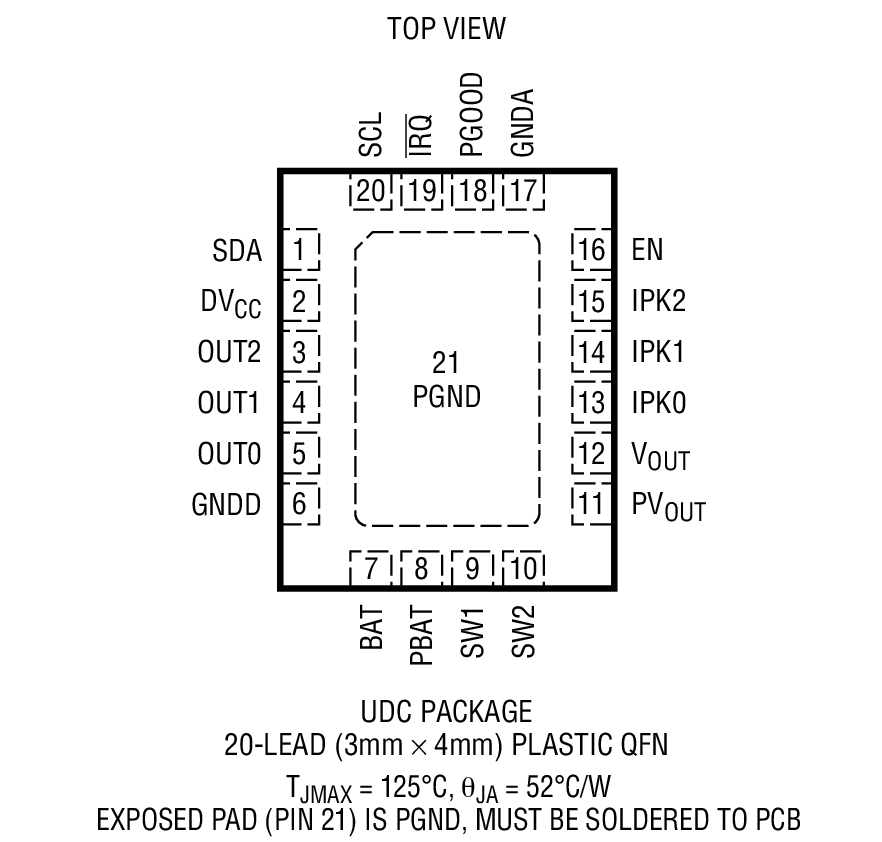

LTC3335 采用 3mm x 4mm QFN-20 封装。

特点

680nA 输入静态电流 (无负载时输出处于调节状态)

1.8V 至 5.5V 输入工作范围

可选的输出电压：1.8V、2.5V、2.8V、3V、3.3V、3.6V、4.5V、5V

集成型库仑计数器可测量累积电池放电量

±5% 的电池放电测量准确度

可编程峰值输入电流：5mA、10mA、15mA、25mA、50mA、100mA、150mA、250mA

输出电流高达 50mA

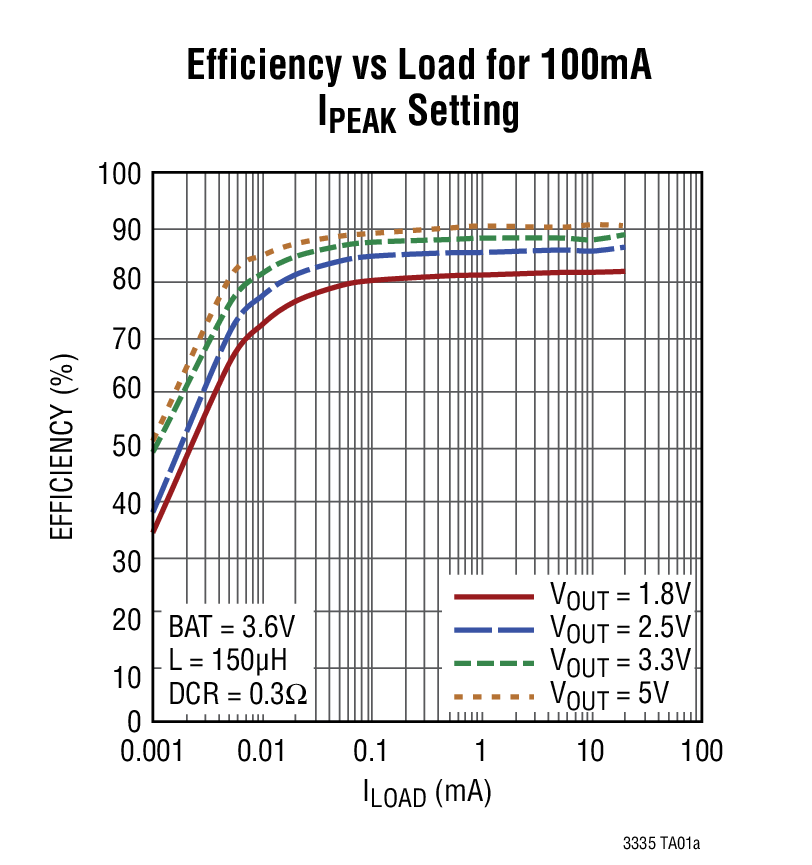

效率高达 90%
