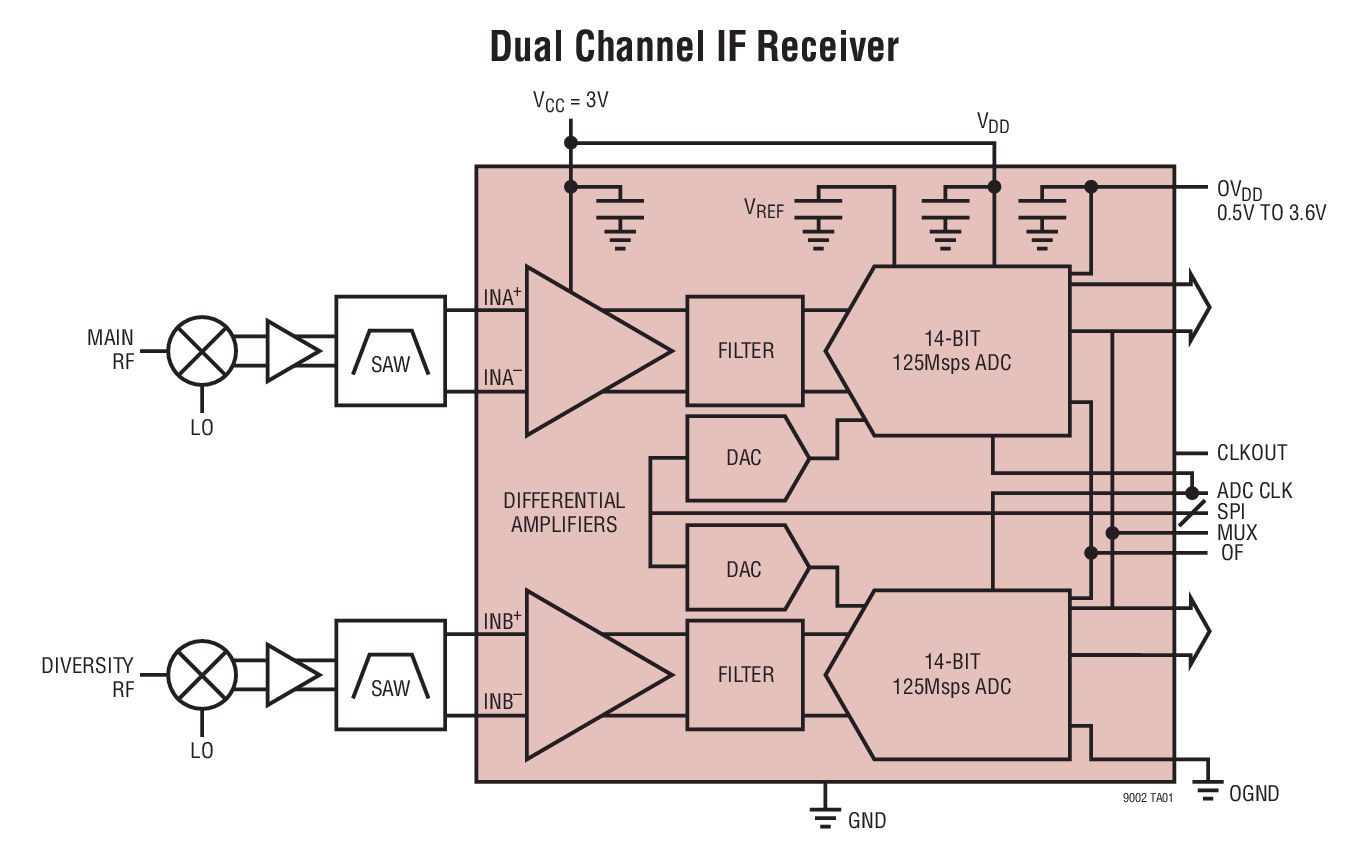

LTM9002-AA - 典型应用图例：
LTM9002-AA典型应用图例一
LTM9002-AA典型应用图例二

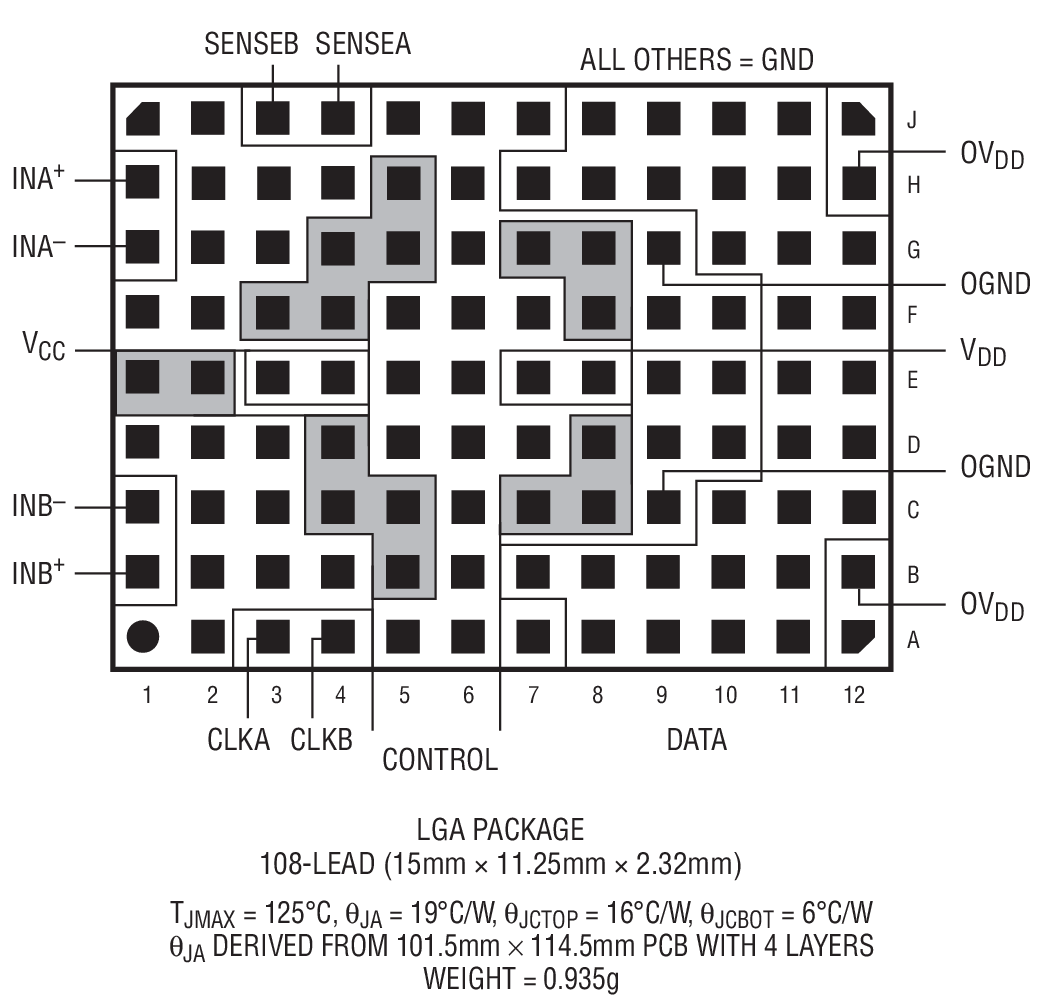

LTM9002-AA - 封装图解：
LTM9002-AA封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM9002-AA介绍

LTM9002-AA - LTM9002-AA是14 位、双通道 IF / 基带接收器子系统

LTM9002-AA是LINEAR凌力尔特公司的一款高速 ADC产品，LTM9002-AA是LTM9002-AA是14 位、双通道 IF / 基带接收器子系统，本站介绍了LTM9002-AA的封装应用图解、特点和优点、功能等，并给出了与LTM9002-AA相关的LINEAR元器件型号供参考。

LTM9002-AA - LTM9002-AA是14 位、双通道 IF / 基带接收器子系统 - 高速 ADC - 数据转换 - 凌力尔特

LTM9002-AA - 14 位、双通道 IF / 基带接收器子系统

LTM9002-AA - 14 位、双通道 IF / 基带接收器子系统 - Linear Technology（凌力尔特）

功能描述

LTM9002 是一款 14 位、双通道 IF 接收器子系统。该器件运用一种集成系统级封装 (SiP) 技术，包括一个双通道高速 14 位 A/D 转换器、匹配网络、抗混叠滤波器和两个低噪声、差分放大器。它专为对具有一个高达 300MHz 中频 (IF) 的宽动态范围信号进行数字化处理而设计。放大器可提供 AC 或 DC 耦合输入驱动。可以实现具有不同带宽的低通或带通滤波器网络。如需了解有关定制配置的信息，请与凌力尔特公司联系。

LTM9002 非常适合于要求苛刻的通信应用，其 AC 性能包括 66dB SNR 和 76dB 无寄生动态范围 (SFDR)。辅助 DAC 负责提供两个通道之间的增益平衡处理。

一个单 3V 电源实现了低功率运作。一个单独的输出电源使输出能够驱动 0.5V 至 3.3V 逻辑器件。一个可任选的多工器允许两个通道共用一根数字输出总线。两个单端 CLK 输入既可以一起驱动，也可以独立地驱动。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

特点
  • 集成双通道、14 位、高速 ADC、无源滤波器和固定增益差分放大器
  • 高达 300MHz IF 范围 低通和带通滤波器版本
  • 集成低噪声、低失真放大器 固定增益：8dB、14dB、20dB 或 26dB 50Ω、200Ω 或 400Ω 输入阻抗
  • 集成旁路电容，无需外部元件
  • 在高达 140MHz 输入频率条件下实现了 66dB SNR (LTM9002-AA)
  • 在高达 140MHz 输入频率条件下实现了 76dB SFDR (LTM9002-AA)
  • 用于增益调节的辅助 12 位 DAC
  • 时钟占空比稳定器
  • 单 3V 至 3.3V 电源
  • 低功率：1.3W (每通道为 665mW)
  • 停机和打盹模式
  • 15mm x 11.25mm LGA 封装
    • 应用
  • 电信
  • 直接转换接收器
  • 主接收器和分集接收器
  • 蜂窝基站
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM9002CV-AA#PBF 15mm × 11.25mm × 2.32mm LGA C $141.79 $99.25
    LTM9002CV-LA#PBF 15mm × 11.25mm × 2.32mm LGA C $46.79 $32.75
    LTM9002IV-AA#PBF 15mm × 11.25mm × 2.32mm LGA I $170.14 $119.10
    LTM9002IV-LA#PBF 15mm × 11.25mm × 2.32mm LGA I $56.14 $39.30
