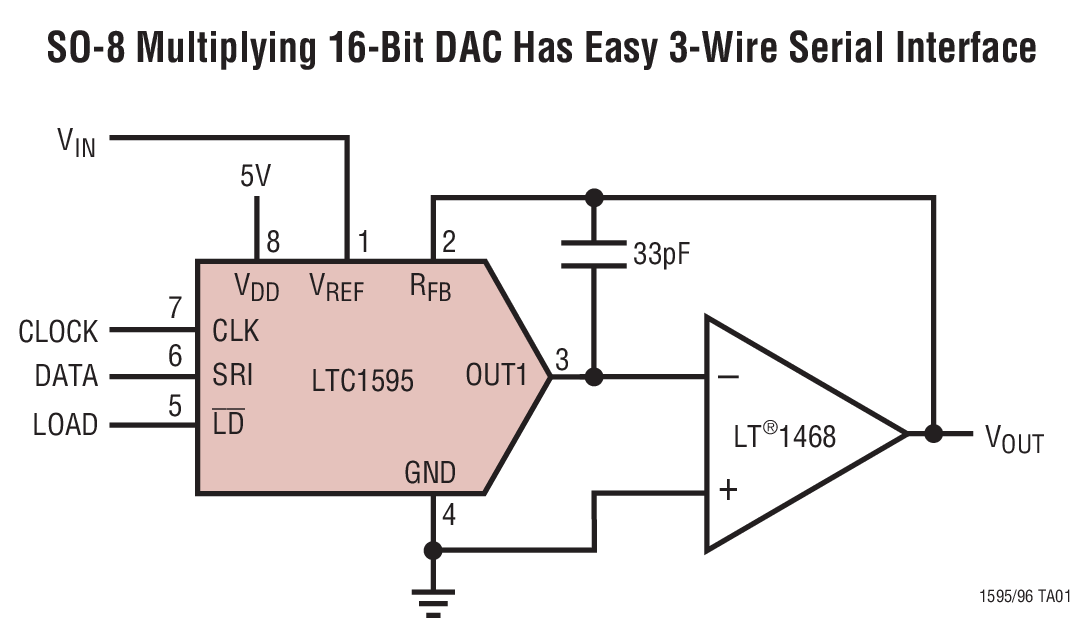

LTC1595C典型应用图例一

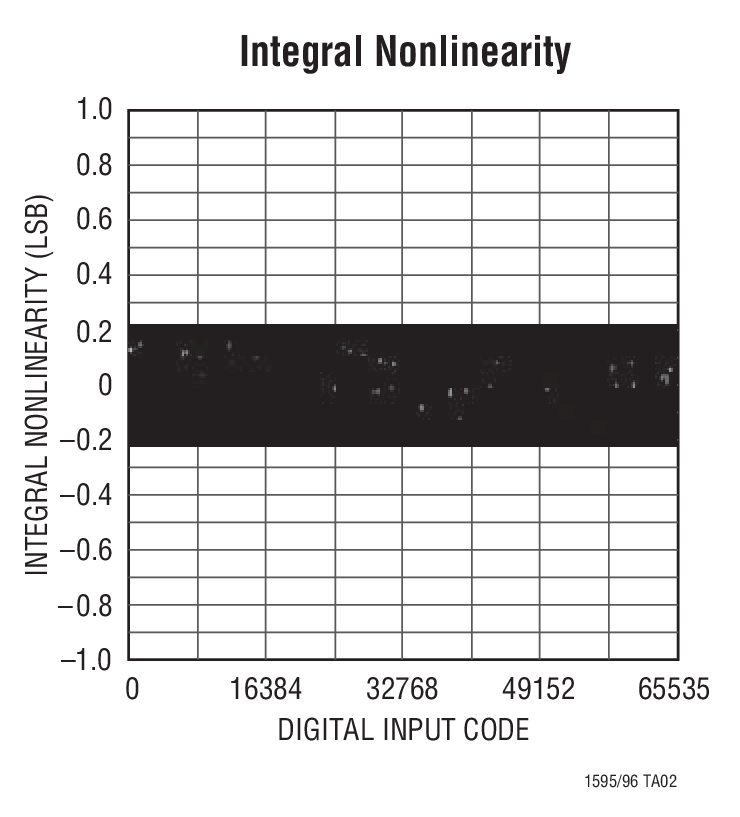

LTC1595C典型应用图例二
LTC1595C - 封装图解:

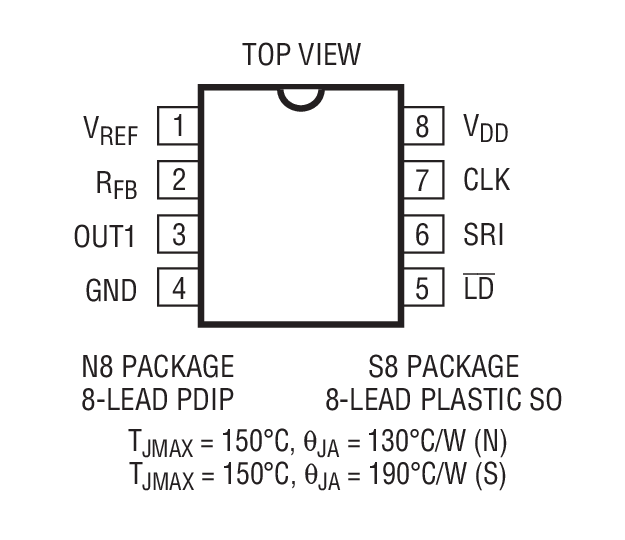

LTC1595C封装图解一
LTC1595C封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1595C介绍
LTC1595C - LTC1595C是串行 16 位乘法 DAC

LTC1595C是Linear公司的一款电流输出 DAC产品,LTC1595C是串行 16 位乘法 DAC,本站介绍了LTC1595C的封装应用图解、特点和优点、功能等,并给出了与LTC1595C相关的凌力尔特元器件型号供参考。

LTC1595C - 串行 16 位乘法 DAC

LTC1595 - 串行 16 位乘法 DAC - Linear Technology(凌力尔特)

功能描述

LTC1595 / LTC1596 / LTC1596-1 是串行输入、16 位乘法电流输出 DAC。LTC1595 与 12 位 DAC8043 具有引脚和硬件兼容性,并采用 8 引脚 PDIP 和 SO 封装。LTC1596 与 12 位 DAC8143 / AD7543 具有引脚和硬件兼容性,并采用 16 引脚 SO 宽体封装。

它们均具有规定的工业温度范围。相比于业界标准的 12 位 DAC,对运算放大器 VOS 的 INL 敏感度下降了 5 倍,因此大多数系统都能够在无需使用更高精度运放的情况下轻松升级至真正的 16 位分辨率与线性度。

这些 DAC 包括一个内部抗干扰电路,可使干扰脉冲降低 10 倍以上 (可至

这些 DAC 具有一个干净的输入和上电复位。LTC1595 和 LTC1596 复位至零标度。LTC1596-1 是 LTC1596 复位至中间标度的版本。

特点
  • SO-8 封装 (LTC1595)
  • DNL 和 INL:1LSB (最大值)
  • 低干扰脉冲:1nV-s (典型值)
  • 快速稳定至 1LSB:2μs (配合使用 LT1468)
  • 引脚与业界标准的 12 位 DAC 兼容:DAC8043 和 DAC8143 / AD7543
  • 四象限乘法
  • 低电源电流:10μA (最大值)
  • 上电复位 LTC1595 / LTC1596:复位至零标度 LTC1596-1:复位至中间标度
  • 三线式 SPI 和 MICROWIRE 兼容型串行接口
  • 菊链式串行输出 (LTC1596)
  • 异步清零输入 LTC1596:清零至零标度 LTC1596-1:清零至中间标度
  • 应用
  • 过程控制和工业自动化
  • 软件控制型增益调节
  • 数字控制式滤波器和电源
  • 自动测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1595ACN8 N-8 C $28.30 $23.50
    LTC1595ACN8#PBF N-8 C $28.30 $23.50
    LTC1595ACS8 SO-8 C $29.10 $23.85
    LTC1595ACS8#PBF SO-8 C $29.10 $23.85
    LTC1595ACS8#TR SO-8 C $23.91
    LTC1595ACS8#TRPBF SO-8 C $23.91
    LTC1595AIN8 N-8 I $33.50 $28.20
    LTC1595AIN8#PBF N-8 I $33.50 $28.20
    LTC1595AIS8 SO-8 I $34.90 $28.60
    LTC1595AIS8#PBF SO-8 I $34.90 $28.60
    LTC1595AIS8#TR SO-8 I $28.66
    LTC1595AIS8#TRPBF SO-8 I $28.66
    LTC1595BCN8 N-8 C $17.00 $14.25
    LTC1595BCN8#PBF N-8 C $17.00 $14.25
    LTC1595BCS8 SO-8 C $17.95 $14.60
    LTC1595BCS8#PBF SO-8 C $17.95 $14.60
    LTC1595BCS8#TR SO-8 C $14.66
    LTC1595BCS8#TRPBF SO-8 C $14.66
    LTC1595BIN8 N-8 I $20.15 $17.10
    LTC1595BIN8#PBF N-8 I $20.15 $17.10
    LTC1595BIS8 SO-8 I $21.55 $17.50
    LTC1595BIS8#PBF SO-8 I $21.55 $17.50
    LTC1595BIS8#TR SO-8 I $17.56
    LTC1595BIS8#TRPBF SO-8 I $17.56
    LTC1595CCN8 N-8 C $14.35 $12.25
    LTC1595CCN8#PBF N-8 C $14.35 $12.25
    LTC1595CCS8 SO-8 C $15.40 $12.55
    LTC1595CCS8#PBF SO-8 C $15.40 $12.55
    LTC1595CCS8#TR SO-8 C $12.61
    LTC1595CCS8#TRPBF SO-8 C $12.61
    LTC1595CIN8 N-8 I $17.20 $14.70
    LTC1595CIN8#PBF N-8 I $17.20 $14.70
    LTC1595CIS8 SO-8 I $18.45 $15.05
    LTC1595CIS8#PBF SO-8 I $18.45 $15.05
    LTC1595CIS8#TR SO-8 I $15.11
    LTC1595CIS8#TRPBF SO-8 I $15.11
