LT3971A-5 - 具 2.2μA 静态电流的 38V、1.3A、2MHz 降压型稳压器

LT3971A / LT3971A-5 - 具 2.2μA 静态电流的 38V、1.3A、2MHz 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

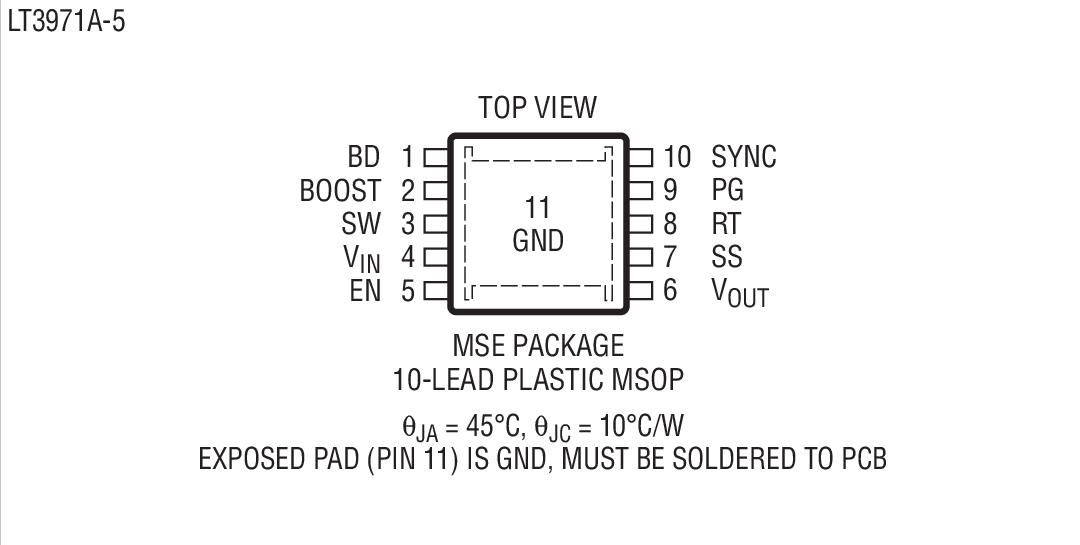

LT3971A 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 38V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 2.8μA 的电源电流。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 0.33Ω 开关和一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。一个具 1V 准确门限的使能引脚可用于关断 LT3971A，从而将输入电源电流减小至 700nA。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 VOUT 达到编程输出电压的 91% 时，电源良好标记电路将发出指示信号。LT3971A 采用具有裸露衬垫的小外形10 引脚 MSOP 封装，旨在实现低热阻。

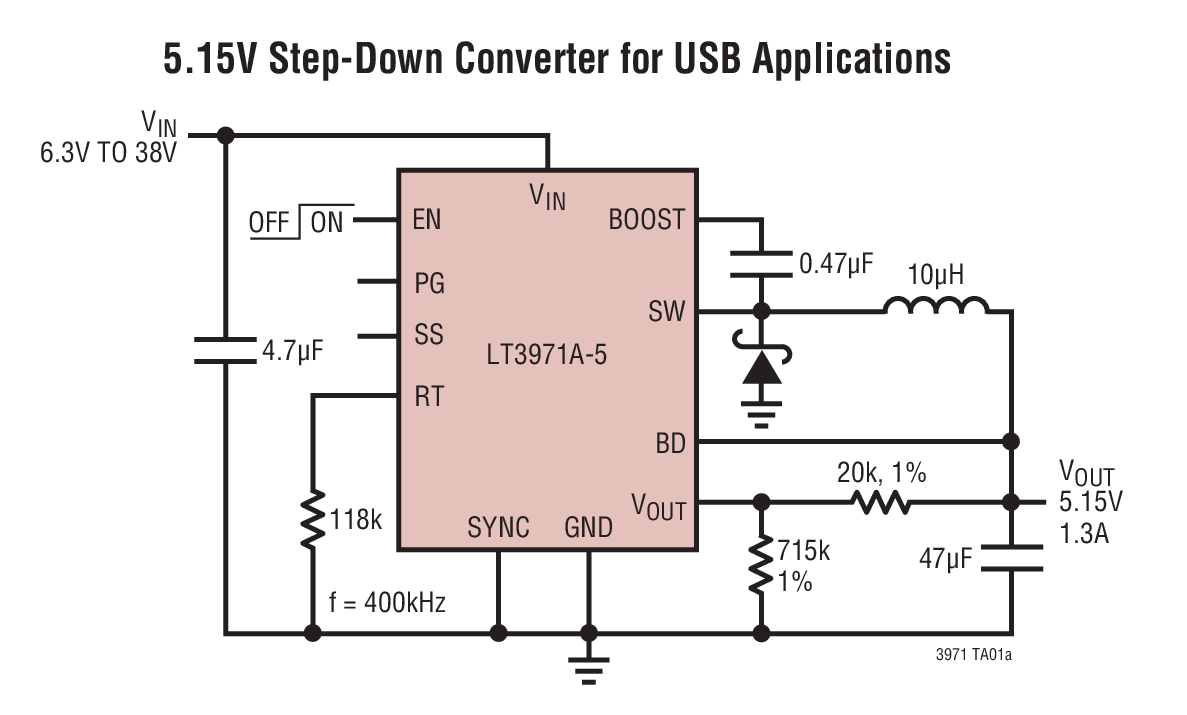

相比于 LT3971 和 LT3971-5，LT3971A 和 LT3971A-5 具有一个更准确的基准电压。LT3971A-5 还具有规定的 VOUT 引脚电流和ABSMAX (绝对最大) 电流。这些特性对于 USB 应用很重要。

特点

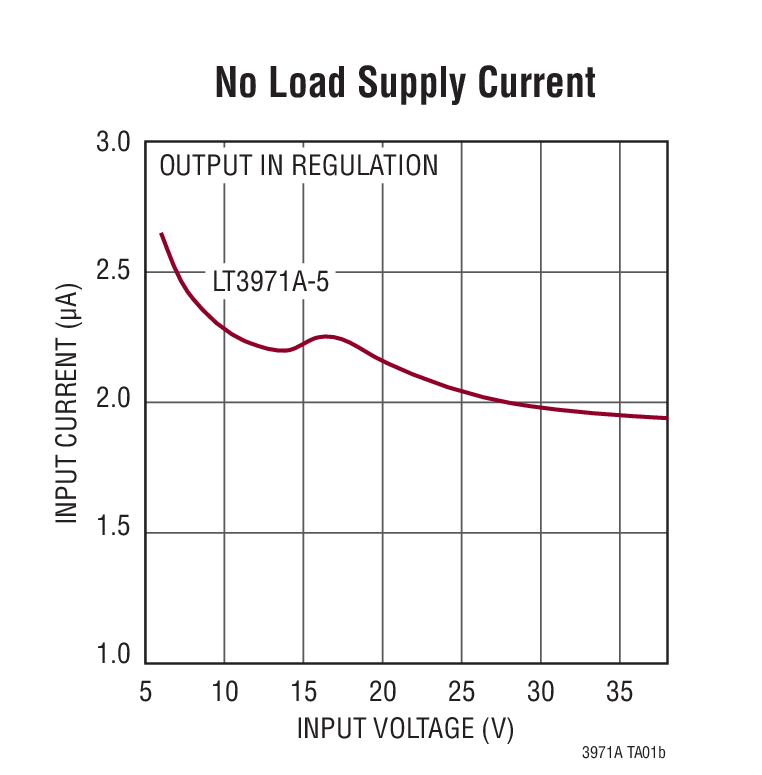

超低静态电流： 2.8μA IQ 调节 12VIN 至 3.3VOUT

固定输出电压：5V 2.2μA IQ 调节 12VIN 至 5VOUT

低纹波突发模式 (Burst Mode) 操作：输出纹波 < 15mVP-P

宽输入电压范围：4.3V 至 38V

1.3A 最大输出电流

可调开关频率：200kHz 至 2MHz

可同步频率范围：250kHz 至 2MHz

快速瞬态响应

准确的 1V 使能引脚门限

低停机电流：IQ = 700nA
