当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2204
LTC2204技术文档下载：
LTC2204技术文档产品手册下载
LTC2204 - 典型应用图例：
LTC2204典型应用图例一

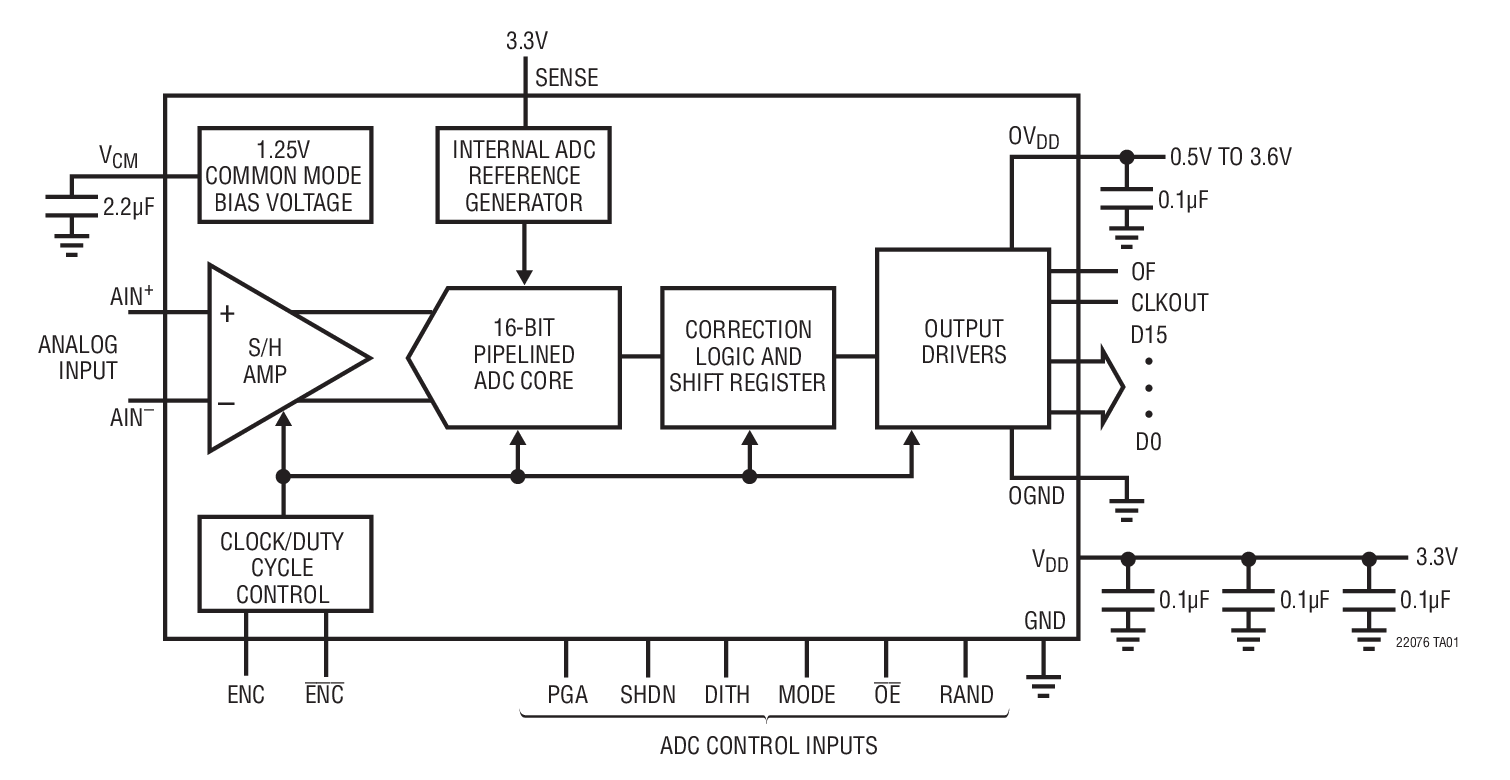

LTC2204典型应用图例二
LTC2204 - 封装图解：

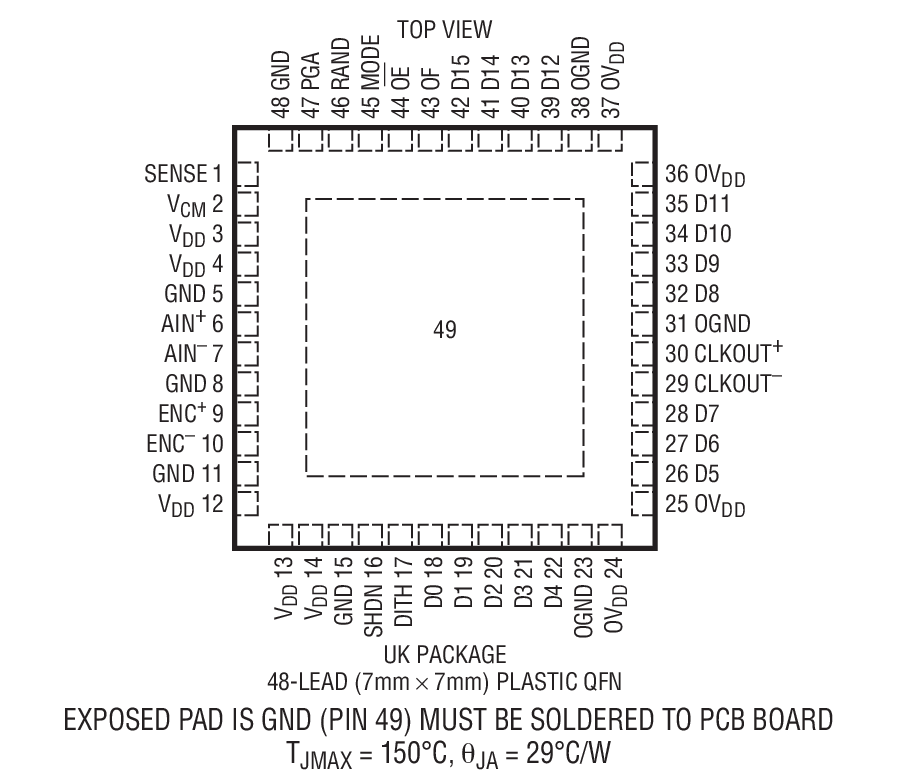

LTC2204封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2204介绍

LTC2204 - LTC2204是16 位、40Msps ADC

LTC2204是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2204是LTC2204是16 位、40Msps ADC，本站介绍了LTC2204的封装应用图解、特点和优点、功能等，并给出了与LTC2204相关的LINEAR元器件型号供参考。

LTC2204 - LTC2204是16 位、40Msps ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2204 - 16 位、40Msps ADC

LTC2204 - 16 位、40Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2205/LTC2204 是采样 16 位 A/D 转换器，专为对输入频率高达 700MHz的高频、宽动态范围信号进行数字化处理而设计。可利用 PGA 前端对 ADC 的输入范围实施优化。

LTC2205/LTC2204 非常适合于要求苛刻的通信应用，其 AC 性能包括 79dB SNR 和 100dB 无寄生动态范围 (SFDR)。90fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

特点
  • 采样速率：65Msps/40Msps
  • 79dB SNR 和 100dB SFDR (2.25VP-P 输入范围)
  • 在 140MHz 时 SFDR > 92dB (1.5VP-P 输入范围)
  • PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)
  • 700MHz 满功率带宽 S/H (采样及保持)
  • 可选的内部抖动
  • 可选的数据输出随机函数发生器
  • 单 3.3V 电源
  • 功耗：610mW/480mW
  • 任选的时钟占空比稳定器
  • 超范围指示器
  • 引脚兼容系列 105Msps：LTC2207 (16 位)、LTC2207-14 (14 位) 80Msps：LTC2206 (16 位)、LTC2206-14 (14 位) 65Msps：LTC2205 (16 位)、LTC2205-14 (14 位) 40Msps：LTC2204 (16 位)
  • 48 引脚 (7mm x 7mm) QFN 封装
    • 应用
  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
  • ATE
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2204CUK 7x7 QFN-48 C $50.00 $35.00
    LTC2204CUK#PBF 7x7 QFN-48 C $50.00 $35.00
    LTC2204CUK#TR 7x7 QFN-48 C $35.10
    LTC2204CUK#TRPBF 7x7 QFN-48 C $35.10
    LTC2204IUK 7x7 QFN-48 I $60.00 $42.00
    LTC2204IUK#PBF 7x7 QFN-48 I $60.00 $42.00
    LTC2204IUK#TR 7x7 QFN-48 I $42.10
    LTC2204IUK#TRPBF 7x7 QFN-48 I $42.10
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LTC1668 - 16-Bit, 50Msps DAC
  • LTC2203 - 16 位、25Msps ADC
  • LTC2202 - 16 位、10Msps ADC
  • LTC2208 - 16 位、130Msps ADC
  • LTC2206-16 - 16 位、80Msps ADC
  • LTC2201 - 16 位、20Msps ADC
  • LTC2107 - 16 位、210Msps、高性能 ADC
  • LTC6409 - 10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器
  • LT4320 / LT4320-1 - 理想二极管桥控制器
  • LTC6655 - 0.25ppm 噪声、低漂移、精准基准系列
