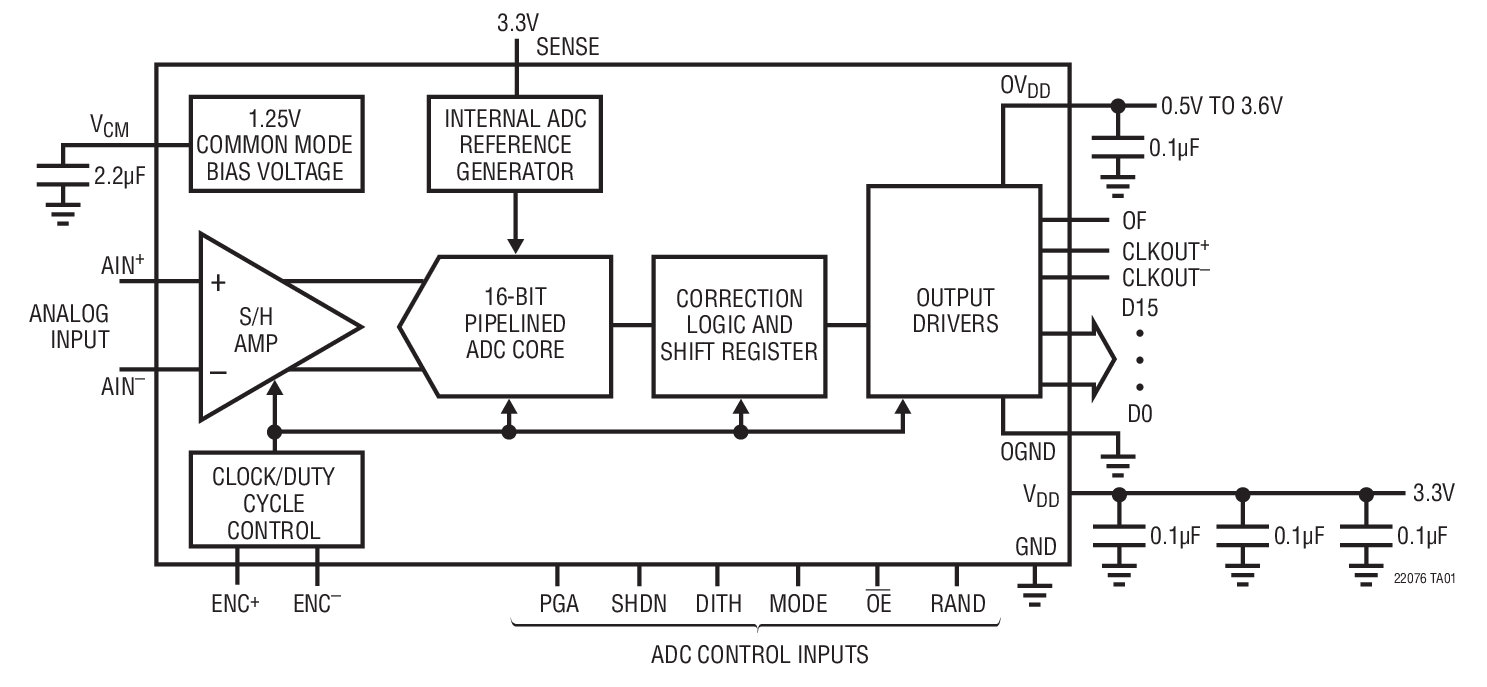

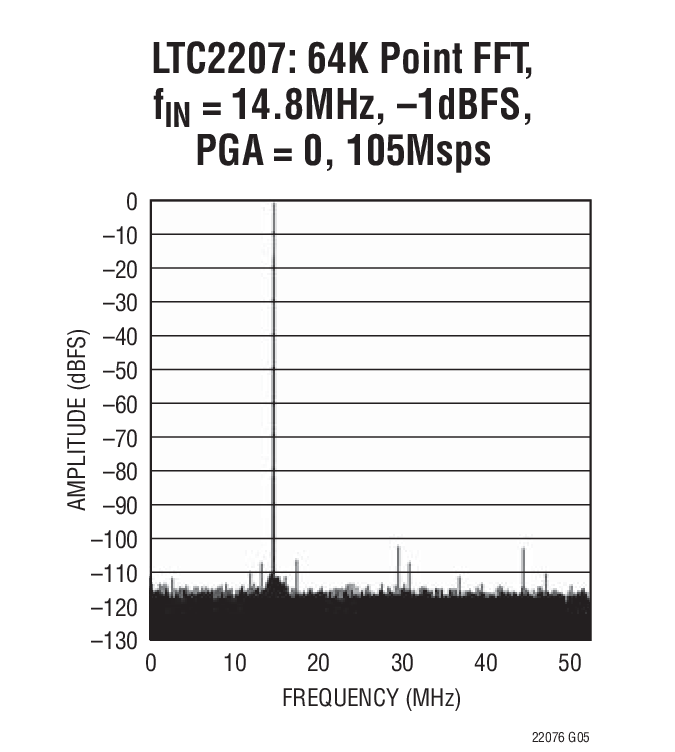

LTC2206 - 典型应用图例：

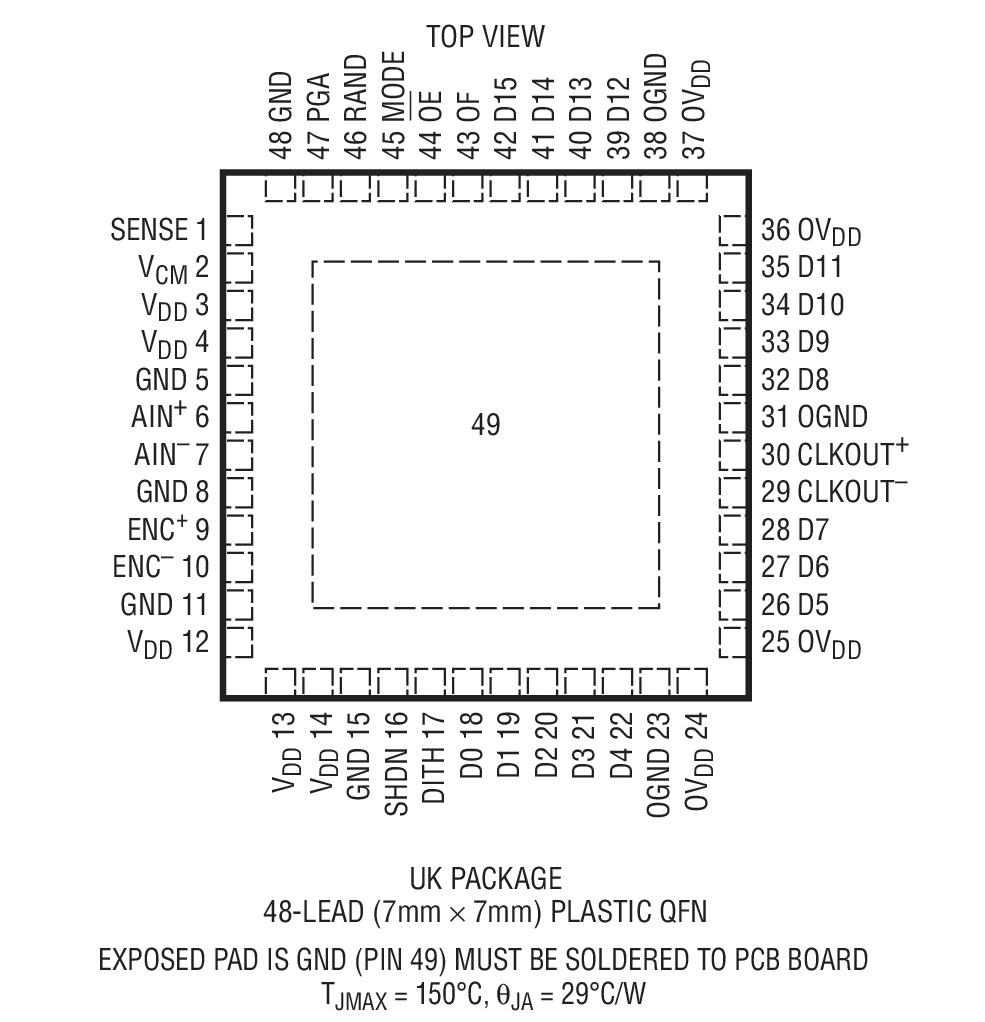

LTC2206 - 封装图解：

LTC2206 - LTC2206是 16 位、80Msps ADC

LTC2206是Linear公司的一款高速 ADC产品，LTC2206是 16 位、80Msps ADC，本站介绍了LTC2206的封装应用图解、特点和优点、功能等，并给出了与LTC2206相关的凌力尔特元器件型号供参考。

LTC2206 - 16 位、80Msps ADC

LTC2206-16 - 16 位、80Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2207/LTC2206 是 105Msps/80Msps、采样 16 位 A/D 转换器，专为对输入频率高达 700MHz的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围优化。

LTC2207/LTC2206 非常适合于要求苛刻的通信应用，其 AC 性能包括 78.2dB 噪声层和 100dB 无寄生动态范围 (SFDR)。80fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括整个温度范围内的 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点

采样速率：105Msps/80Msps (LTC2207/LTC2206)

78.2dBFS 噪声层

100dB SFDR

在 250MHz 的 SFDR > 82dB (1.5VP-P 输入范围)

PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)

700MHz 满功率带宽 S/H (采样及保持)

可选的内部抖动

可选的数据输出随机函数发生器

单 3.3V 电源

功耗：900mW/725mW

可选的时钟占空比稳定器

超范围指示器

引脚兼容系列 105Msps：LTC2207 (16 位)、LTC2207-14 (14 位) 80Msps：LTC2206 (16 位)、LTC2206-14 (14 位) 65Msps：LTC2205 (16 位)、LTC2205-14 (14 位) 40Msps：LTC2204 (16 位) 25Msps：LTC2203 (16 位) 单端时钟 10Msps：LTC2202 (16 位) 单端时钟

48 引脚 7mm x 7mm QFN 封装

应用

电信

接收机

蜂窝基站

频谱分析

成像系统

ATE
