LT3668 - 具有双故障保护跟踪 LDO 的 40V、400mA 降压型开关稳压器

LT3668 - 具有双故障保护跟踪 LDO 的 40V、400mA 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT3668 是一款单片式三路电源，其包括一个 400mA 降压型开关稳压器和两个 200mA 低压差线性跟踪稳压器 (LDO)。该器件为那些要求一个传感器的电源严格地跟踪一个测量 ASIC 之电源的应用提供了一款完整和坚固的电源解决方案。

每个跟踪 LDO 可提供 200mA 的输出电流和一个 340mV 的典型压差电压，而且每个 LDO 具有一个准确的电阻器可编程电流限值。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

降压型稳压器包括一个高效率开关、一个升压二极管以及必要的振荡器、控制和逻辑电路。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并在典型应用中保持输出纹波低于 15mV。

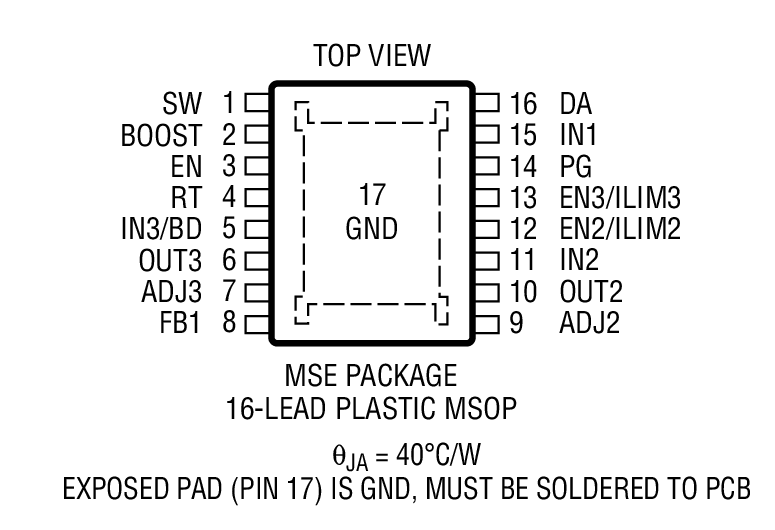

LT3668 采用耐热性能增强型 16 引脚 MSOP 封装，具有用于实现低热阻的裸露衬垫。

特点

双低压差线性跟踪稳压器具有可编程电流限值的 200mA 输出 1.6V 至 45V 输入范围故障保护至 ±45V

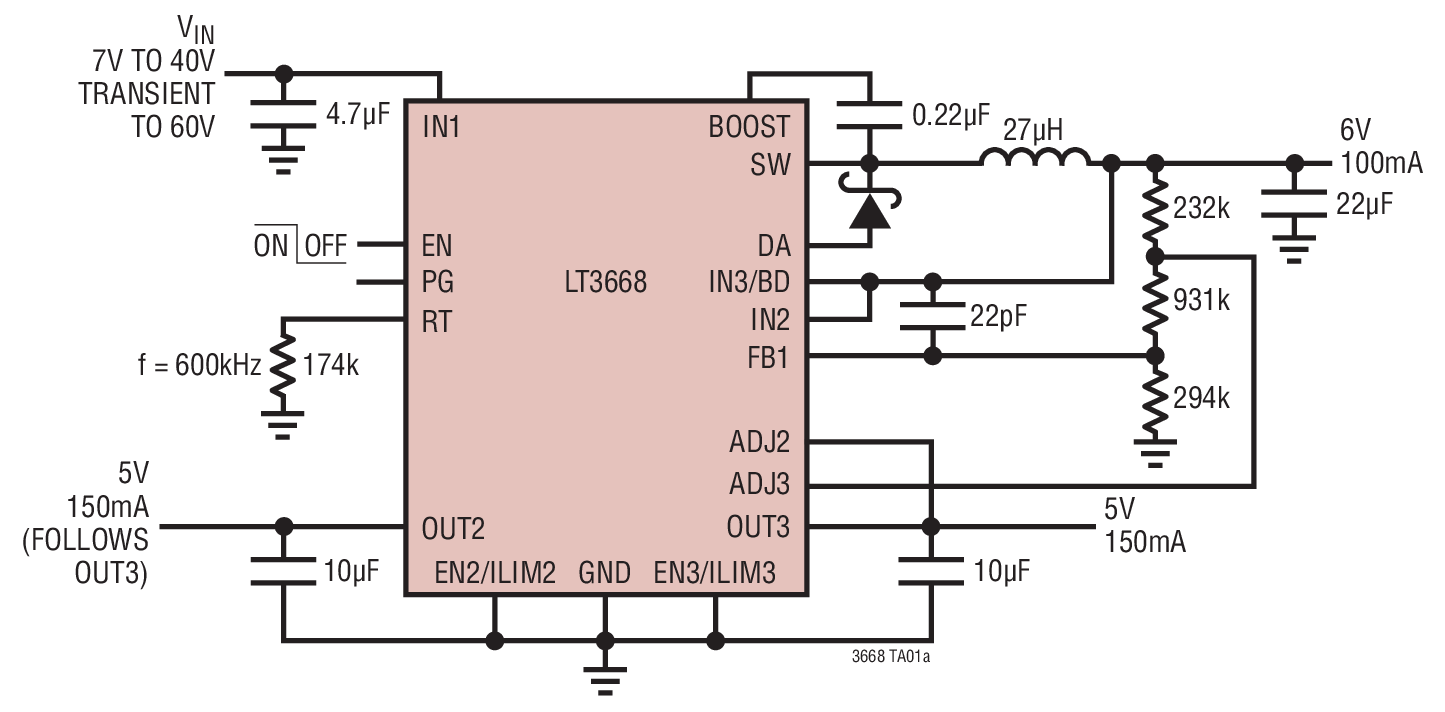

采用单个输入产生三路输出电源仅需一个电感器

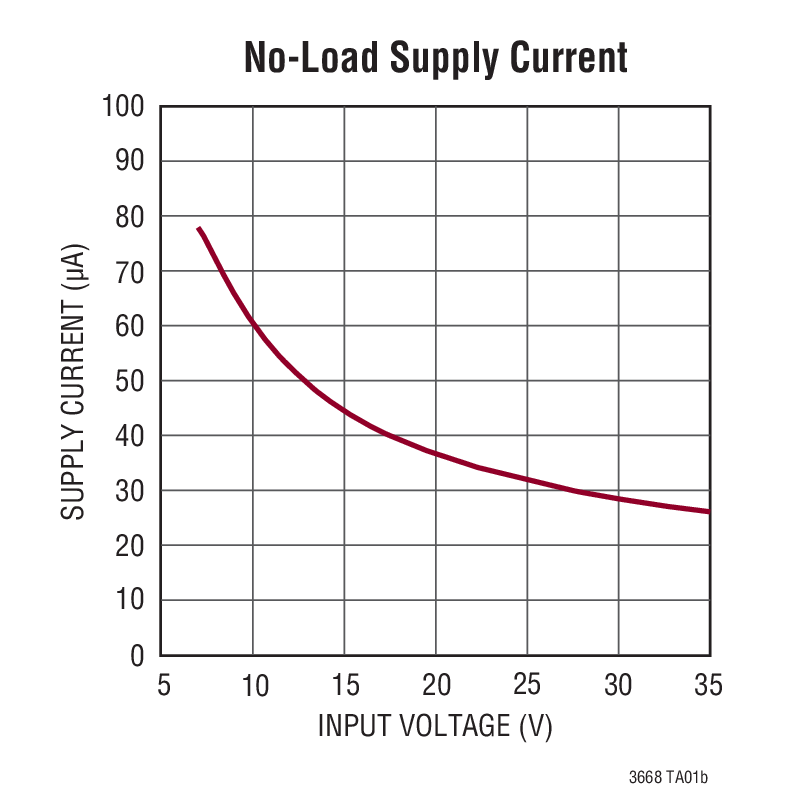

无负载时 IQ = 50μA (在 12VIN 至 6V 和 5V)

降压型稳压器：低纹波 (<15mVP-P) 突发模式 (Burst Mode) 操作利用内部电源开关提供 400mA 输出 4.3V 至 40V 输入工作范围 (60V 最大值)

250kHz 至 2.2MHz 的可调开关频率

电源良好指示器

采用耐热性能增强型 16 引脚 MSOP 封装

应用

故障保护传感器电源

汽车和工业电源

用于便携式仪表的电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3668EMSE#PBF	MS-16E	E	$3.64	$2.55
LT3668EMSE#TRPBF	MS-16E	E		$2.61
LT3668HMSE#PBF	MS-16E	H	$4.37	$3.06
LT3668HMSE#TRPBF	MS-16E	H		$3.12
LT3668IMSE#PBF	MS-16E	I	$4.02	$2.81
LT3668IMSE#TRPBF	MS-16E	I		$2.87
