LT3965是 8 开关矩阵 LED 调光器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT3965

LT3965技术文档下载：

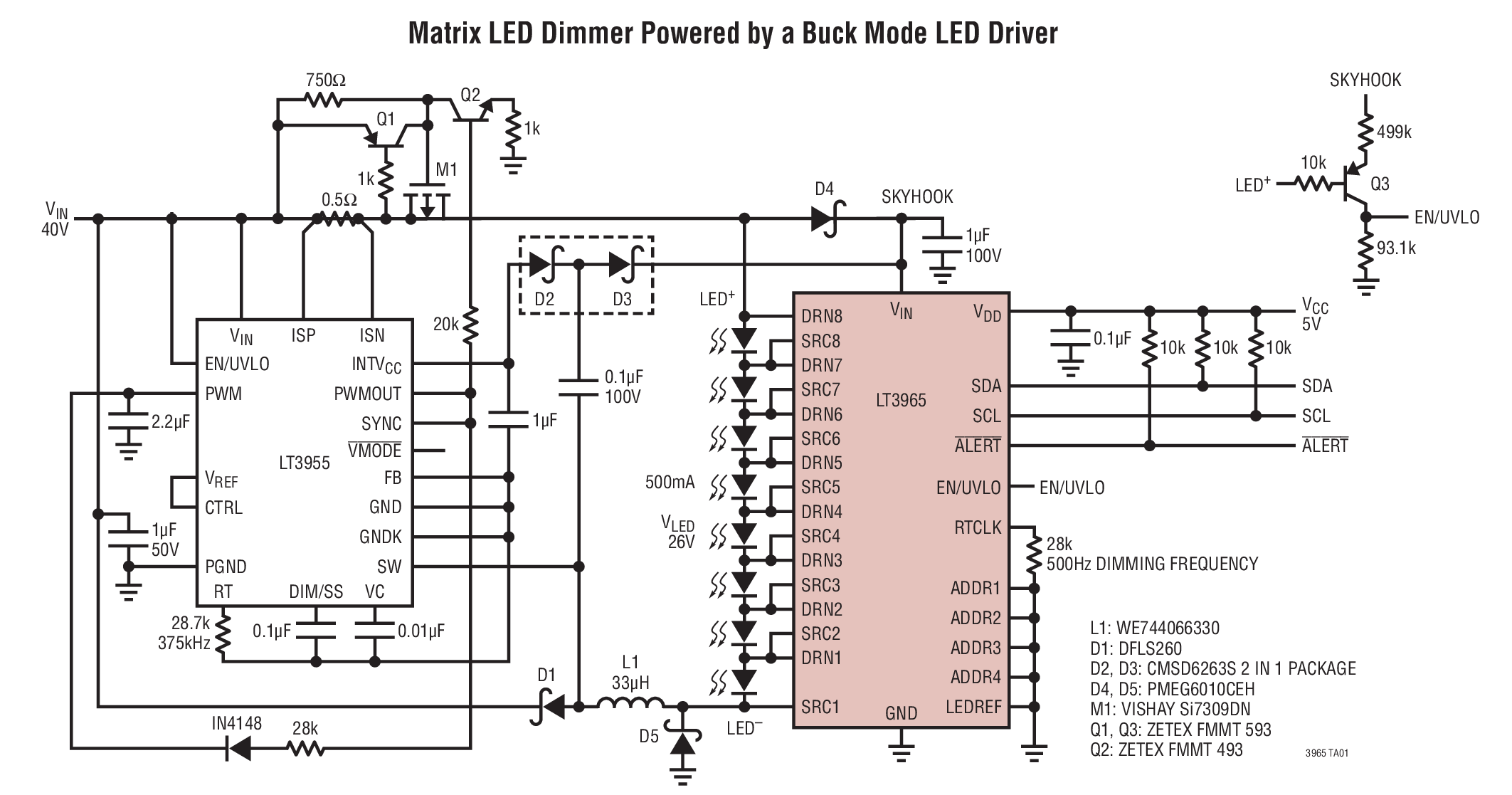

LT3965 - 典型应用图例：

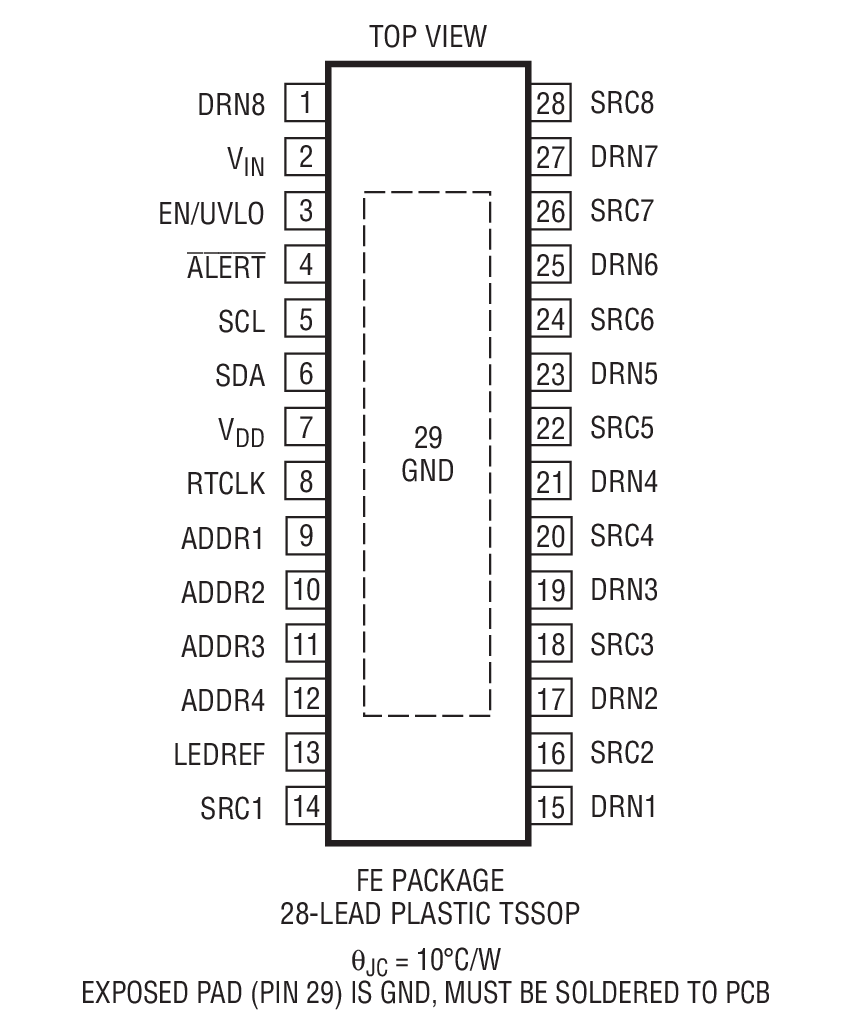

LT3965 - 封装图解：

LT3965 - LT3965是 8 开关矩阵 LED 调光器

LT3965是Linear公司的一款LED 驱动器支持功能产品，LT3965是 8 开关矩阵 LED 调光器，本站介绍了LT3965的封装应用图解、特点和优点、功能等，并给出了与LT3965相关的凌力尔特元器件型号供参考。

LT3965 - 8 开关矩阵 LED 调光器

LT3965 - 8 开关矩阵 LED 调光器 - Linear Technology（凌力尔特）

功能描述

LT3965 是一款 LED 旁路开关器件，其用于采用一个公共电流源对 LED 灯串中的个别 LED 进行调光。它具有 8 个额定在 17V/330mA 的个别控制型浮动源 N 沟道 MOSFET 开关。这 8 个开关可采用并联和 / 或串联连接以围绕某个 LED 灯串中的一个或多个 LED 实施电流旁路。作为从属器的 LT3965 使用 I2C 串行接口与主控器进行通信。可对 8 个通道中的每一个进行独立编程以对处于“恒定导通”、“恒定关断”、“无褪色变换的调光” 和 “具褪色变换的调光” 模式中的 LED 灯串实施旁路。针对 PWM 调光，LT3965 提供了一个内部时钟发生器，而且也支持外部时钟源。LT3965 可为每个通道报告开路 LED 和短路 LED 等故障情况。4 个地址选择引脚允许 16 个 LT3965 器件共享 I2C 总线。该器件采用 28 引脚 TSSOP 封装。

特点

8 个独立的 17V 330mΩ NMOS 开关

为每个开关提供了对多达 4 个 LED 的独立接通 / 关断 / 调光控制

具开路 LED 和短路 LED 故障报告功能的 I2C 多支路串行接口

16 个唯一的 I2C 地址

VDD 范围：2.7V 至 5.5V 和 VIN 范围：8V 至 60V

数字可编程 256:1 PWM 调光

PWM 调光状态之间的渐变过渡

用于 PWM 调光的任选内部时钟发生器或外部时钟源

开路 LED 过压保护

可编程开路 LED 和短路 LED 门限

无闪烁 PWM 调光
