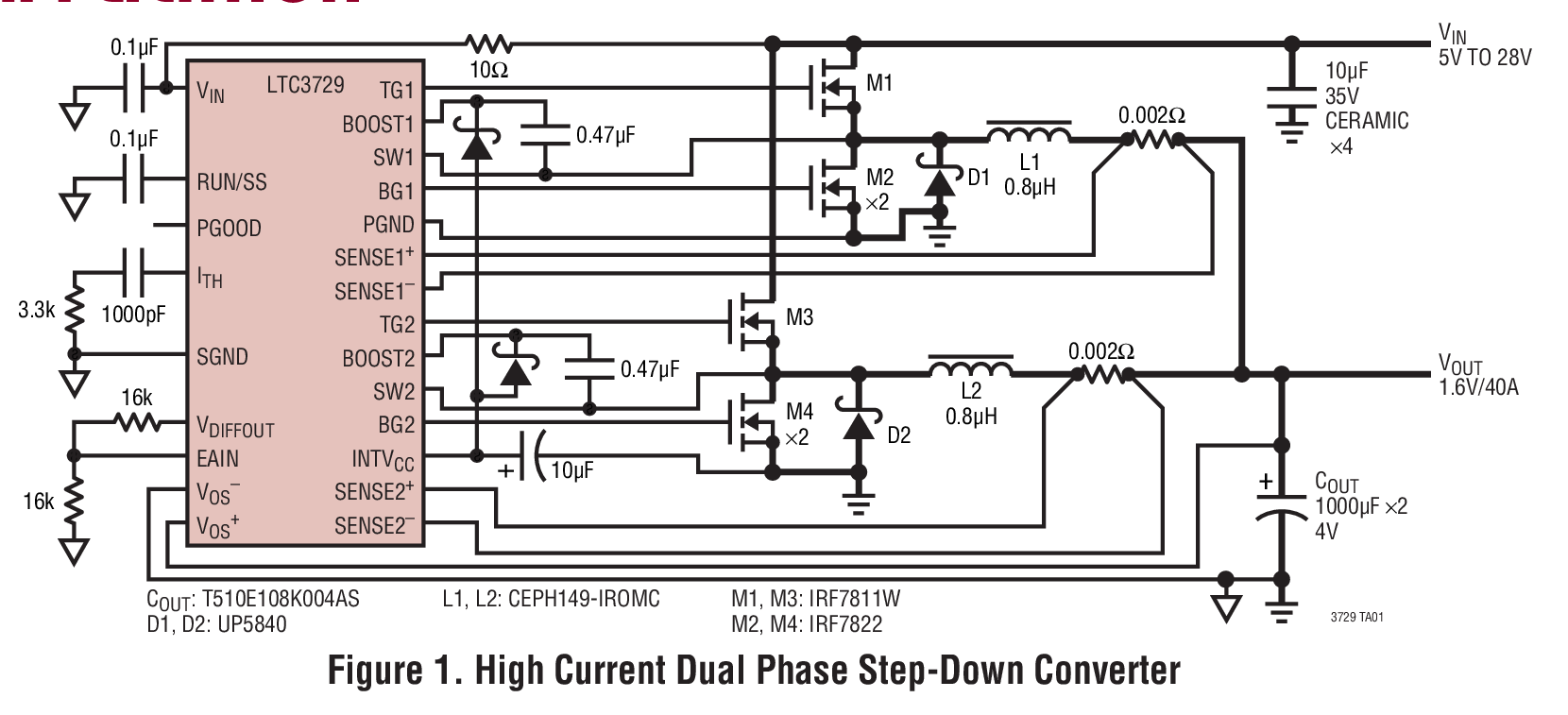

LTC3729典型应用图例一
LTC3729 - 封装图解：

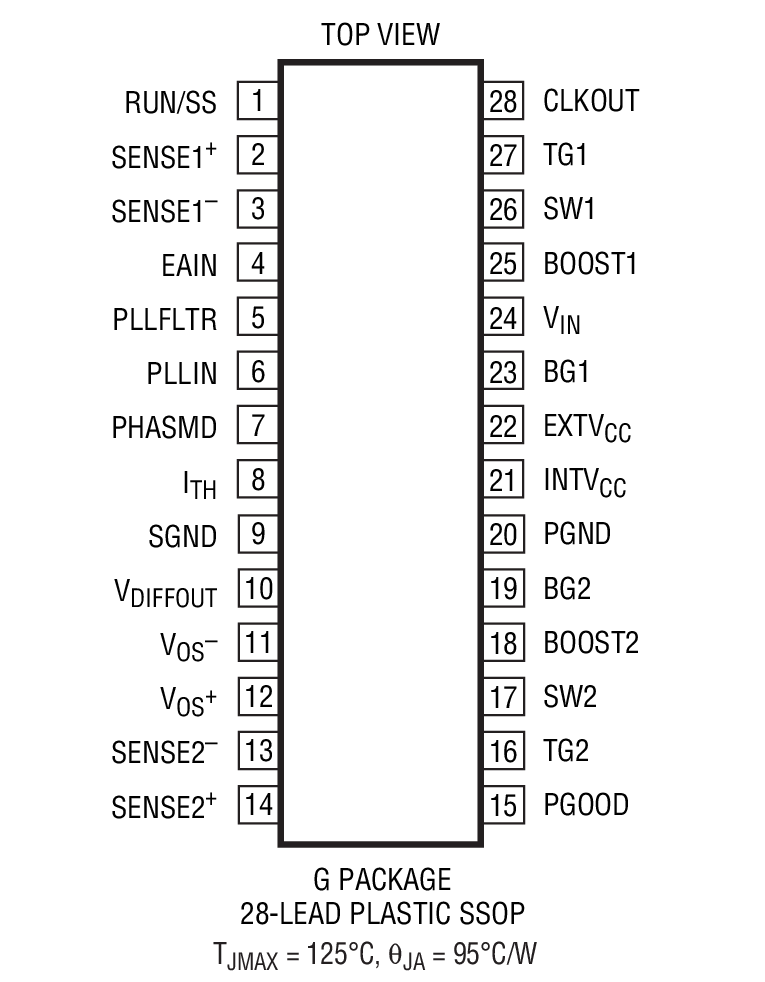

LTC3729封装图解一

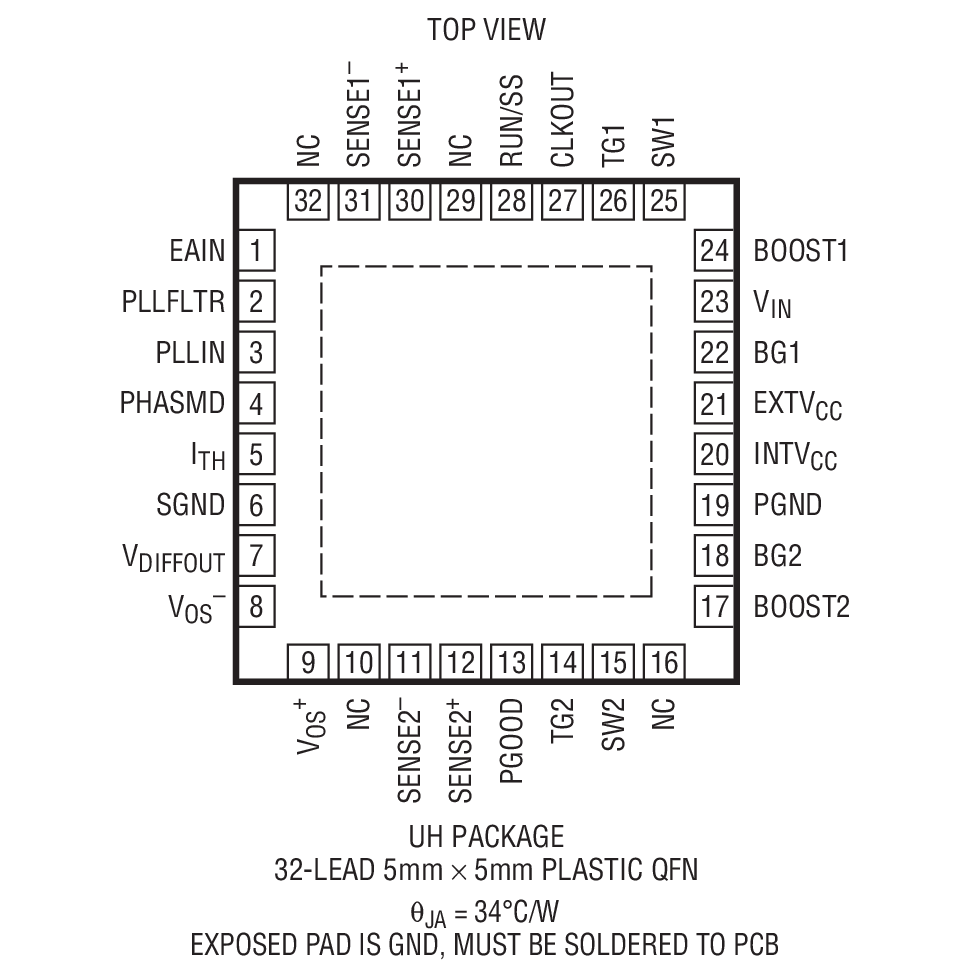

LTC3729封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3729介绍

LTC3729 - LTC3729是550kHz、多相、高效率、同步降压型开关稳压器

LTC3729是LINEAR凌力尔特公司的一款多相降压型控制器产品，LTC3729是LTC3729是550kHz、多相、高效率、同步降压型开关稳压器，本站介绍了LTC3729的封装应用图解、特点和优点、功能等，并给出了与LTC3729相关的LINEAR元器件型号供参考。

LTC3729 - LTC3729是550kHz、多相、高效率、同步降压型开关稳压器 - 多相降压型控制器 - 电源管理 - 凌力尔特

LTC3729 - 550kHz、多相、高效率、同步降压型开关稳压器

LTC3729 - 550kHz、多相、高效率、同步降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3729 是一款多相、同步降压型、电流模式开关稳压控制器，它采用一种可锁相固定频率架构来驱动 N 沟道外部功率 MOSFET 级。PolyPhase 控制器在高达 550kHz 的频率下对其两个输出级进行异相驱动，以最大限度地减小输入和输出电容器中的 RMS 纹波电流。输出时钟信号可针对多达 12 个均匀定相控制器进行扩展，以适合那些需要 15A 至 200A 输出电流的系统。多相技术有效地实现了基频的倍频 (倍频的倍数 = 所使用的通道数)，从而改善了瞬态响应并以一个最佳的频率来运行每个通道，以提升效率水平。热设计也得到了简化。

一个内部差分放大器提供了稳压电源的正输出端和负输出端的真正远端采样，这是高电流应用所需要的。

一个 RUN/SS 引脚提供了软起动和可选的定时、短路停机功能。当过流闭锁功能被停用时，电流折返可对短路期间的 MOSFET 功耗加以限制。OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3729 包括一个电源良好输出引脚，当输出位于其设计调整点的 ±7.5% 以内时，该引脚将发出指示信号。

特点
  • 宽 VIN 范围：4V 至 36V 运作
  • 降低了所需的输入电容以及由电源所引起的噪声
  • ±1% 输出电压准确度
  • 可锁相固定频率：250kHz 至 550kHz
  • 真正的远端采样差分放大器
  • PolyPhase 从两相扩展至 12 相
  • 缩减了电感器的尺寸和数值
  • 电流模式控制确保了均流
  • 1.1MHz 有效开关频率 (两相)
  • OPTI-LOOP 补偿减小了输出电容 COUT
  • 电源良好输出电压指示器
  • 非常低压差操作：99% 占空比
  • 可调软起动电流斜坡上升
  • 内部电流折返和停机定时器
  • 过压软闭锁消除了讨厌的跳变现象
  • 采用 5mm x 5mm QFN 封装和 28 引脚 SSOP 封装
    • 应用
  • 台式计算机 / 伺服器
  • 大型存储器阵列
  • DC 功率分配系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3729EG SSOP-28 E $6.86 $5.80
    LTC3729EG#PBF SSOP-28 E $6.86 $5.80
    LTC3729EG#TR SSOP-28 E $5.90
    LTC3729EG#TRPBF SSOP-28 E $5.90
    LTC3729EUH 5x5 QFN-32 E $8.66 $5.90
    LTC3729EUH#PBF 5x5 QFN-32 E $8.66 $5.90
    LTC3729EUH#TR 5x5 QFN-32 E $6.00
    LTC3729EUH#TRPBF 5x5 QFN-32 E $6.00
