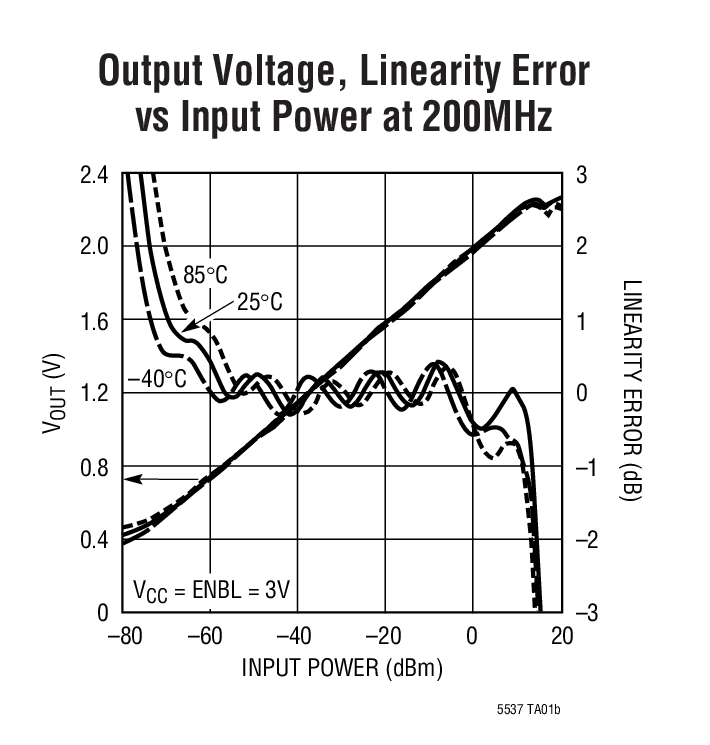

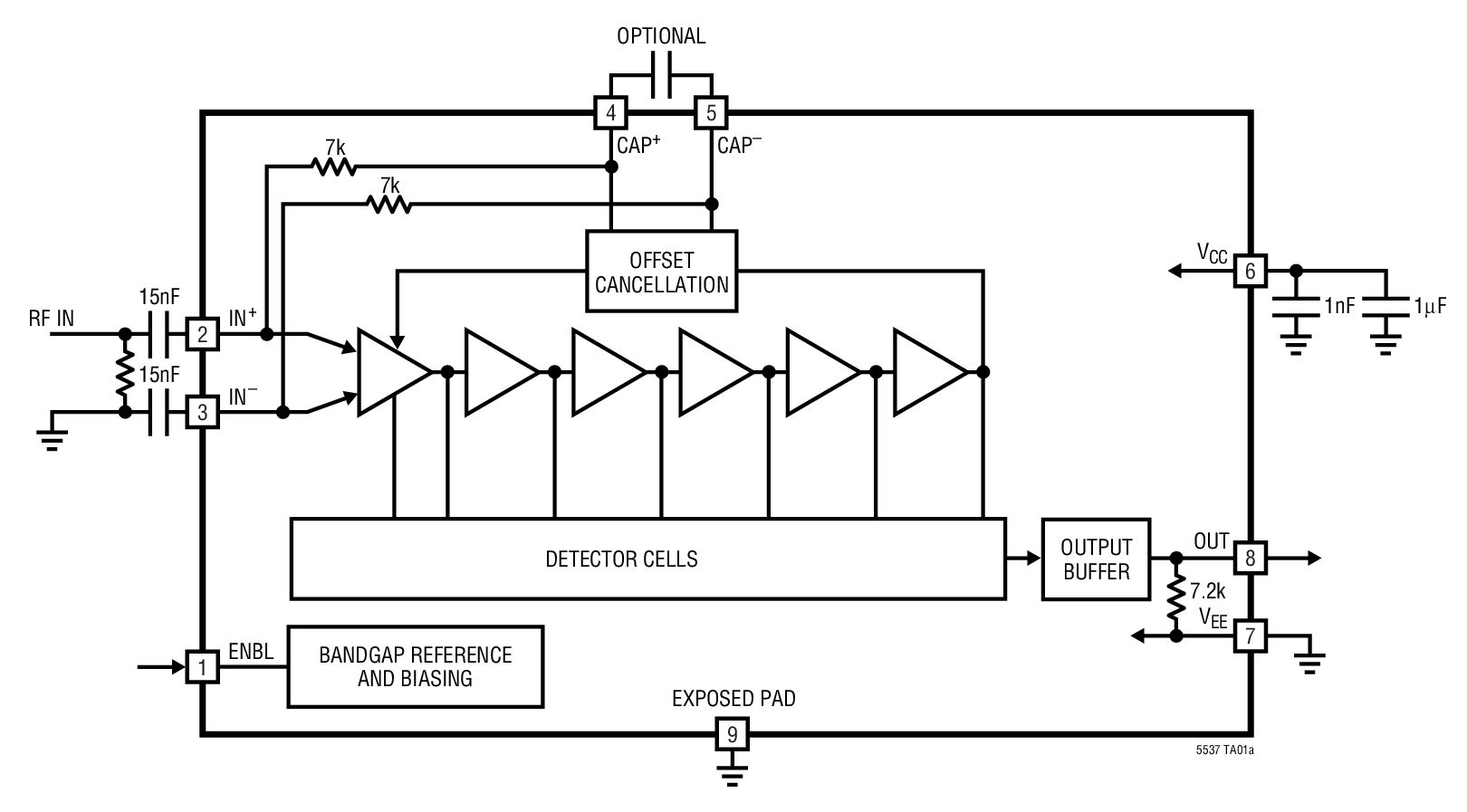

LT5537 - 典型应用图例：

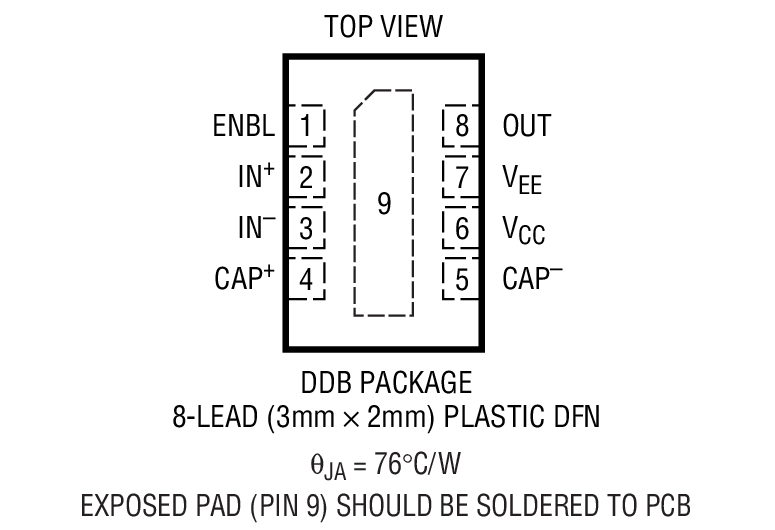

LT5537 - 封装图解：

LT5537 - LT5537是宽动态范围 RF/IF 对数检波器

LT5537是Linear公司的一款RF 对数检波器产品，LT5537是宽动态范围 RF/IF 对数检波器，本站介绍了LT5537的封装应用图解、特点和优点、功能等，并给出了与LT5537相关的凌力尔特元器件型号供参考。

LT5537 - 宽动态范围 RF/IF 对数检波器

LT5537 - 宽动态范围 RF/IF 对数检波器 - Linear Technology（凌力尔特）

功能描述

LT5537 是一款宽动态范围 RF/IF 检波器，工作频率范围为 10MHz 以下至 1000MHz。工作频率范围的下限可通过采用一个外部电容器而被扩展至接近 DC。200MHz 频率和 ±3dB 非线性条件下的输入动态范围为 90dB (从 -76dBm 至 14dBm，单端 50Ω 输入)。该检波器的标称输出电压斜率为 20mV/dB，而典型温度系数为 0.01dB/℃ (在 200MHz 频率条件下)。

特点

低频至 1000MHz 操作

83dB 动态范围 (在 200MHz 频率条件下具有 ±1dB 非线性)

-76dBm 或更加优越的灵敏度性能 (在 200MHz 频率条件下)

20mV/dB 的对数-线性转换斜率

电源电压范围：2.7V 至 5.25V

电源电流：13.5mA (在 3V 条件下)

纤巧型 8 引脚 (3mm × 2mm) DFN 封装

应用

线性至对数信号电平转换

接收信号强度指示 (RSSI)

RF 功率控制

RF/IF 功率检波

接收器 RF/IF 增益控制

包络检波

ASK 接收器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT5537EDDB	3x2 DFN-8	E	$4.34
LT5537EDDB#PBF	3x2 DFN-8	E	$4.34
LT5537EDDB#TR	3x2 DFN-8	E	$4.34	$3.03
LT5537EDDB#TRM	3x2 DFN-8	E	$4.34	$3.05
LT5537EDDB#TRMPBF	3x2 DFN-8	E	$4.34	$3.05
LT5537EDDB#TRPBF	3x2 DFN-8	E	$4.34	$3.03
